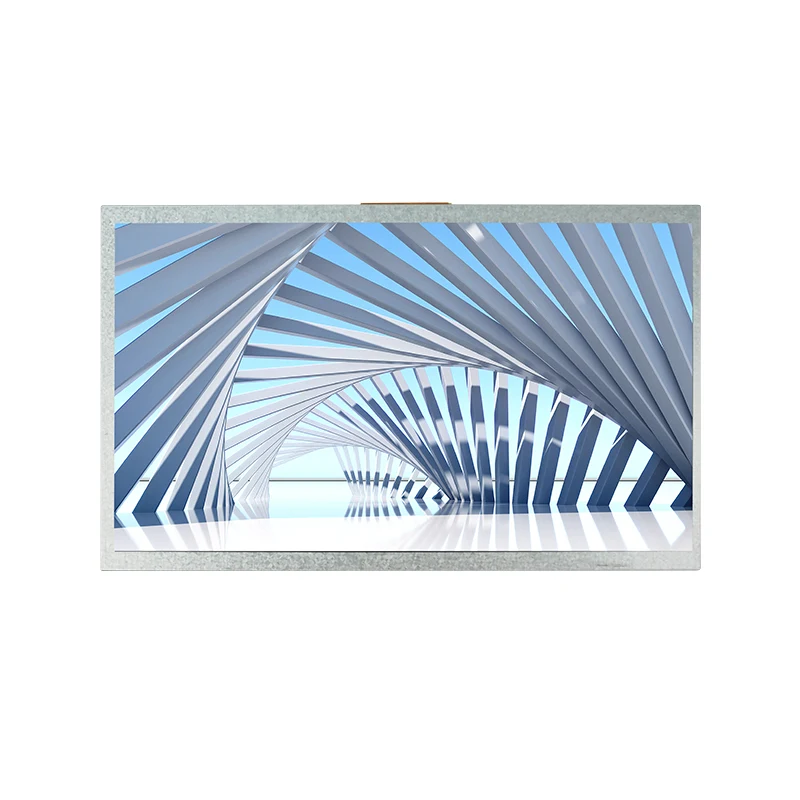

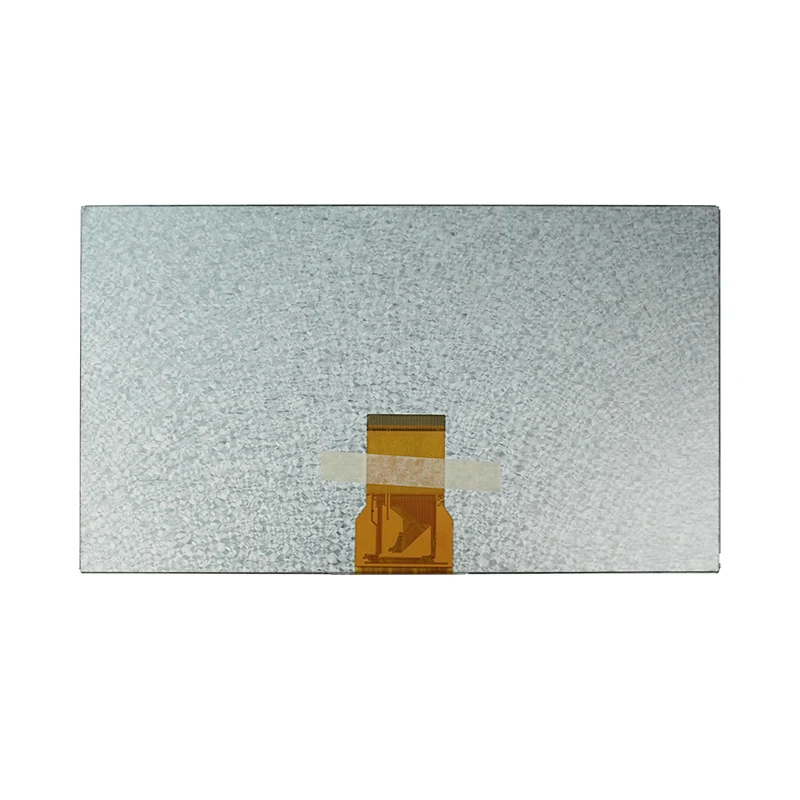

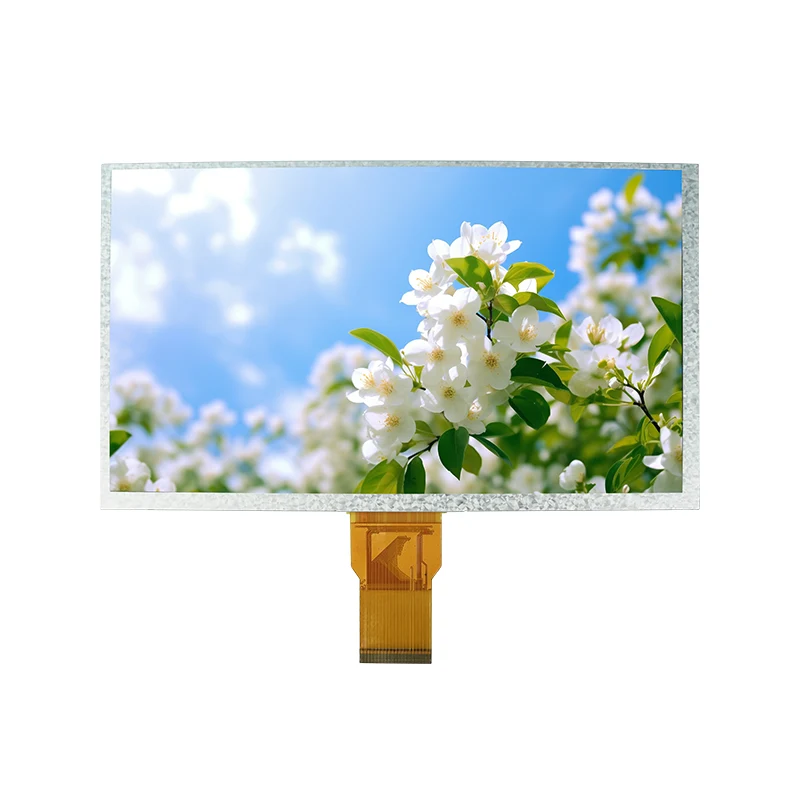

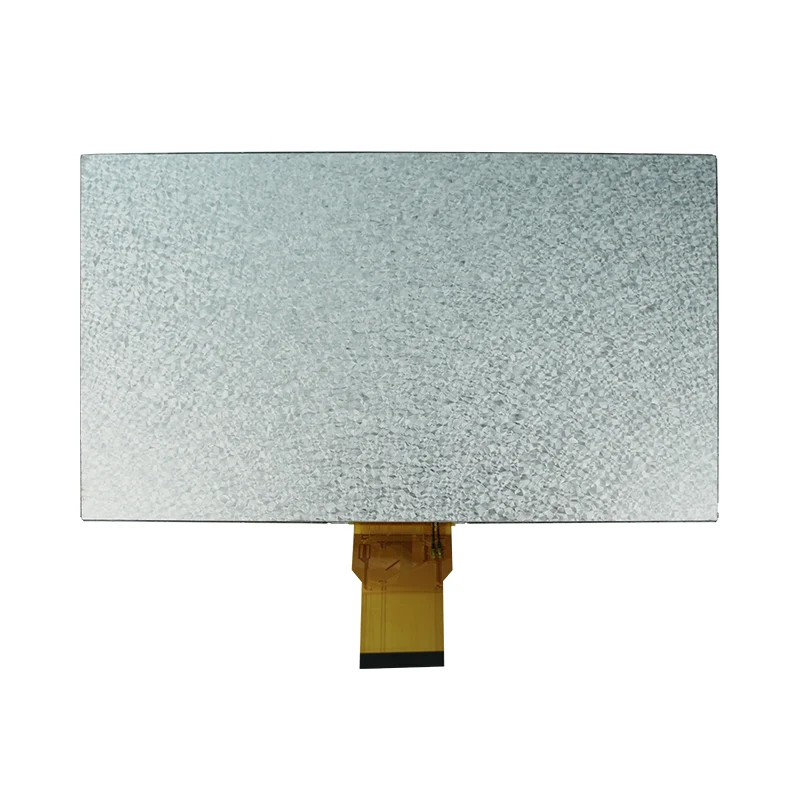

9.0' ہائی لائٹنیس TN TFT LCD اسکرین ماڈیول

کلیدی خصوصیات

• اعلیٰ وضاحت: 800×480 RGB-سٹرائپ ریزولوشن کے ساتھ 9.0 انچ TFT-LCD اور کرکرا، ہائی کنٹراسٹ ویژول کے لیے نارمل وائٹ ٹی این ٹیکنالوجی۔

• ناہموار قابل اعتماد: انتہائی درجہ حرارت (-20℃ سے 70℃) میں بے عیب کام کرتا ہے، جو صنعتی اور بیرونی ایپلی کیشنز کے لیے مثالی ہے۔

• سیملیس انٹیگریشن: 24 بٹ متوازی RGB انٹرفیس اور COG پیکیجنگ ورسٹائل مطابقت کے ساتھ کمپیکٹ، ہلکے وزن کے ڈیزائن کو یقینی بناتی ہے۔

• توانائی کی کارکردگی: آپٹمائزڈ 18-LED بیک لائٹ (120mA کل کرنٹ) کے ساتھ انتہائی کم بجلی کی کھپت۔

• مضبوط پاور لچک: سخت حالات میں مستحکم کارکردگی کے لیے وسیع وولٹیج رینجز (ڈیجیٹل: 2.8–3.3V، اینالاگ: 9.4–9.8V، گیٹ: ±5.4–19V) کی حمایت کرتا ہے۔

تکنیکی وضاحتیں

 تفصیلات

ایپلی کیشنز اور انڈسٹری کے حل

انجینئرز اور پروکیورمنٹ ٹیمیں اس 9.0" TN TFT LCD ماڈیول کا انتخاب کرتے ہیں جب انہیں درخواست کے مخصوص چیلنجز کو حل کرنے کی ضرورت ہوتی ہے:

• صنعتی کنٹرول پینل:ایک ڈسپلے کی ضرورت ہے جو غیر مشروط فیکٹری ماحول میں مسلسل کارکردگی کا مظاہرہ کرے؟ چوڑا -20°C سے 70°C آپریٹنگ درجہ حرارت اور COG (چِپ آن گلاس) ڈھانچہ فیکٹری آٹومیشن اور HMI سسٹمز کے لیے 24/7 مضبوط اپ ٹائم فراہم کرتا ہے۔

• Mطبی نگرانی کے آلات:پورٹیبل طبی آلات میں طاقت اور جگہ کی رکاوٹوں کے بارے میں فکر مند ہیں؟ آپٹمائزڈ 18-LED بیک لائٹ (120mA کل کرنٹ) ڈسپلے ٹیکسٹ کی وضاحت پر سمجھوتہ کیے بغیر ہینڈ ہیلڈ میڈیکل آلات کے لیے بیٹری کی زندگی کو نمایاں طور پر بڑھاتی ہے۔
• اسمارٹ ہوم انٹرفیس اور آئی او ٹی:ایک کمپیکٹ، سلم پروفائل ڈسپلے تلاش کر رہے ہیں جو آپ کے ہارڈویئر لے آؤٹ کو آسان بناتا ہے؟ معیاری 24 بٹ متوازی RGB انٹرفیس اور ہلکا پھلکا ڈیزائن سمارٹ آلات، ایکسیس کنٹرول سسٹمز، اور سیکیورٹی انٹرکامز میں بغیر کسی رکاوٹ کے انضمام کو قابل بناتا ہے، جو آپ کے وقت سے مارکیٹ کو تیز کرتا ہے۔
• انڈور سروس ٹرمینلز اور وینڈنگ:انڈور ریٹیل کے لیے ایک اعلی کارکردگی لیکن بجٹ کے موافق ڈسپلے کی تلاش ہے؟ 120cd/m² چمک اور لاگت سے موثر WVGA TN ٹیکنالوجی انڈور ٹکٹنگ کیوسک، وینڈنگ مشینوں، اور ڈیسک ٹاپ ٹیسٹ آلات کے لیے واضح، زیادہ کنٹراسٹ مرئیت فراہم کرتی ہے۔

فروخت کے بعد سپورٹ اور تکنیکی خدمات

Tianfu ڈسپلے ہر 9.0" TN TFT LCD ماڈیول کے پیچھے جامع انجینئرنگ سپورٹ اور پریمیم فروخت کے بعد خدمات کے ساتھ کھڑا ہے۔ ہم صرف ڈسپلے کے اجزاء نہیں بھیجتے — ہم اس بات کو یقینی بناتے ہیں کہ آپ کا ہارڈویئر انضمام پروٹو ٹائپ مرحلے سے لے کر بڑے پیمانے پر پیداوار تک کامیاب ہو۔

وارنٹی کوریج اور کوالٹی گارنٹی

• 12 ماہ کی معیاری وارنٹی:عام آپریٹنگ حالات میں مینوفیکچرنگ کی خرابیوں، بیک لائٹ کی ناکامیوں، اور ڈسپلے کی بے ضابطگیوں کا مکمل احاطہ کرتا ہے۔
• توسیعی وارنٹی کے اختیارات:والیوم ہول سیل آرڈرز یا مشن کے لیے اہم صنعتی ایپلی کیشنز کے لیے دستیاب — اپنی مرضی کے مطابق کوریج پلانز کے لیے ہماری تکنیکی سیلز ٹیم سے رابطہ کریں۔

B2B انجینئرنگ اور حسب ضرورت خدمات

1. ایف پی سی اور انٹرفیس حسب ضرورت:لچکدار پرنٹ شدہ سرکٹ (ایف پی سی) کی لمبائی، شکل، اور پن کی تعریفیں آپ کے انکلوژر ڈیزائن کے مطابق بنائی جا سکتی ہیں۔
2. بیک لائٹ اور برائٹنس ٹیوننگ:بیرونی پڑھنے کی اہلیت کے تقاضوں، یا اپنی مرضی کے مطابق LED لائف اسپینز کے لیے ہائی برائٹنس اپ گریڈ (1000 /cd/m2 تک) کی حمایت کریں۔
3. ٹچ پینل انٹیگریشن:مزاحم ٹچ پینل (RTP) یا پروجیکٹڈ Capacitive Touch Panel (PCAP) ملٹی ٹچ سلوشنز کے ساتھ بغیر کسی رکاوٹ کے ہم آہنگ۔

ٹیکنیکل سپورٹ اور انجینئرنگ اسسٹنس

1. پری سیلز انجینئرنگ مشاورت:ہمارے انجینئر نمونے کی ترسیل سے پہلے آپ کی درخواست کی ضروریات، آپریٹنگ ماحول، اور انٹرفیس کی مطابقت کا جائزہ لیتے ہیں۔
2. فرم ویئر اور ڈرائیور سپورٹ:24-bit RGB انضمام کے لیے ابتدائی کوڈ، ٹائمنگ پیرامیٹرز، اور انٹرفیس دستاویزات فراہم کریں — آپ کے ڈیولپمنٹ سائیکل کو کم کرنا۔
3. حسب ضرورت سپورٹ:بیک لائٹ، FPC، TP، یا COG ترمیمات کے لیے، ہماری ٹیم پروٹو ٹائپ سے لے کر بڑے پیمانے پر پیداوار تک انجینئرنگ کی تبدیلی کے مکمل عمل کا انتظام کرتی ہے۔
4. آن سائٹ سپورٹ:اسٹریٹجک شراکت داروں اور حجم کے صارفین کے لیے، انضمام کے اہم مراحل کے لیے سائٹ پر تکنیکی مدد دستیاب ہے۔

خدمت کا عمل - انضمام سے پیداوار تک

ہم ڈیٹا پر مبنی اعتماد پر یقین رکھتے ہیں۔ ہر پروڈکشن بیچ کے لیے، ہم فراہم کرتے ہیں:

1. آنے والی کوالٹی کنٹرول (IQC) رپورٹس:شیشے، آئی سی، بیک لائٹ، اور ایف پی سی اجزاء کے خام مال کے معائنہ کے ریکارڈ۔
2. پروسیس کوالٹی کنٹرول (PQC) ڈیٹا:ریئل ٹائم پیداوار سے باخبر رہنا، بانڈنگ لائن کا معائنہ، اور عمر بڑھنے کے ٹیسٹ لاگز۔
3. آؤٹ گوئنگ کوالٹی کنٹرول (OQC) رپورٹس:حتمی معائنہ کے ریکارڈ بشمول چمک کی یکسانیت، کلر گامٹ، اور انٹرفیس سگنل کی سالمیت۔
4. لاٹ ٹریس ایبلٹی:ہر ماڈیول پروڈکشن کی تاریخ، بیچ نمبر، اور کلیدی عمل کے پیرامیٹرز کے لیے سراغ لگایا جا سکتا ہے - اگر مسائل پیدا ہوتے ہیں تو تیزی سے بنیادی وجہ کے تجزیہ کو قابل بناتا ہے۔

عمومی سوالنامہ — فروخت کے بعد کے عمومی سوالات

• Q1: وارنٹی کی تبدیلی کے لیے عام لیڈ ٹائم کیا ہے؟

◦ A:12 ماہ کی وارنٹی مدت کے اندر تصدیق شدہ مینوفیکچرنگ نقائص یا معیار کی عدم مطابقت کے لیے، متبادل یونٹس پر تیزی سے کارروائی کی جاتی ہے۔ معیاری اسٹاک آئٹمز عام طور پر 48 گھنٹوں کے اندر بھیج دی جاتی ہیں تاکہ آپ کے پروڈکشن ڈاؤن ٹائم کو کم سے کم کیا جا سکے۔

•Q2: کیا آپ انضمام کے مسائل کے لیے انجینئرنگ سپورٹ فراہم کرتے ہیں؟

◦ A:ہاں، مطلق ہارڈ ویئر اور سافٹ ویئر انٹیگریشن سپورٹ فراہم کی جاتی ہے۔ ہمارے R&D انجینئرز آپ کو ابتدائی کوڈز، 24-bit RGB/TTL ٹائمنگ پیرامیٹر ایڈجسٹمنٹ، انٹرفیس ڈیبگنگ، اور آپ کے ڈیزائن کے مرحلے میں مکینیکل فٹ چیکس میں مدد کرتے ہیں۔

• Q3: کیا میں واپس کیے گئے ماڈیولز کے لیے ناکامی کے تجزیہ کی رپورٹس حاصل کر سکتا ہوں؟

◦ A:جی ہاں بیچ کے معیار کے مسائل یا اہم صنعتی ایپلی کیشنز سے واپسی کے لیے، ہماری QA لیبارٹری جزوی سطح کی بنیادی وجہ کا تجزیہ کرتی ہے اور 3-5 کاروباری دنوں کے اندر ایک آفیشل ناکامی تجزیہ رپورٹ (8D رپورٹ فارمیٹ) فراہم کرتی ہے۔

• Q4: اگر مجھے وارنٹی مدت کے بعد مدد کی ضرورت ہو تو کیا ہوگا؟

◦ A:ہم پوسٹ وارنٹی ماڈیولز کے لیے مسلسل ادائیگی کی مرمت کی خدمات اور طویل زندگی تکنیکی مشاورت پیش کرتے ہیں۔ طویل المدتی صنعتی منصوبوں کو سپورٹ کرنے کے لیے، ہم کم از کم 5+ سالوں کے لیے وراثت کے اجزاء اور ڈراپ ان متبادلات کی مستحکم دستیابی کو یقینی بناتے ہیں۔
