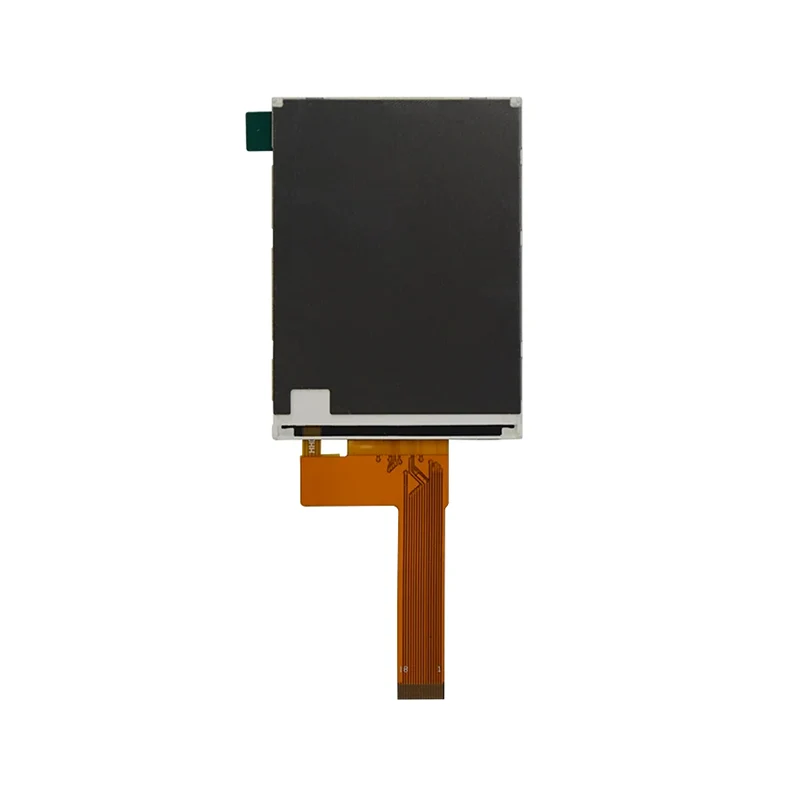

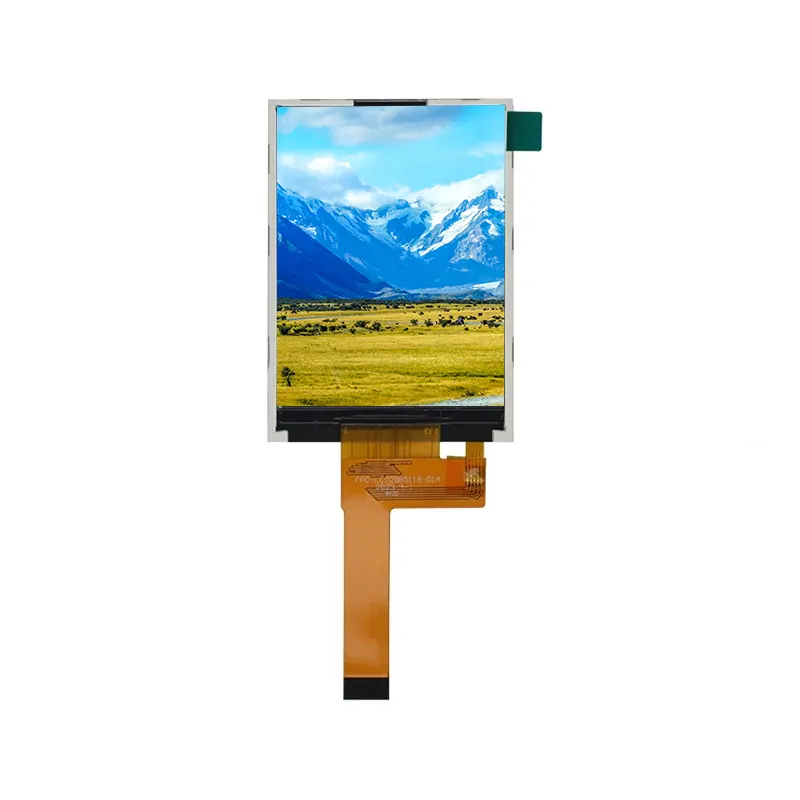

2.7 'گرافک معیاری TN TFT LCD اسکرین ماڈیول

چین میں ایک ماخذ تیاری کے طور پر ، ٹیانفو آپ کی ضروریات کے لئے اعلی معیار اور سستے اپنی مرضی کے مطابق LCD ماڈیول پیش کرتا ہے۔ 2.7 'گرافک اسٹینڈرڈ TN TFT LCD اسکرین ماڈیول ایک جدید ڈسپلے حل ہے جو خاص طور پر محدود جگہ کے ساتھ سرایت شدہ آلات کے لئے ڈیزائن کیا گیا ہے لیکن اعلی معیار کی بصری کارکردگی کا مطالبہ کرتا ہے۔ یہ transmissive TFT ٹکنالوجی کو اپناتا ہے اور 16 ملین رنگوں کے رنگوں کے بھرپور ڈسپلے کی حمایت کرتا ہے ، جس سے اسے واضح اور واضح تصاویر کے ساتھ ساتھ اس کے کمپیکٹ سائز میں متحرک مواد کو پیش کرنے کے قابل بناتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

2.7 'گرافک اسٹینڈرڈ ٹی این ٹی ایف ٹی ایل سی ڈی اسکرین ماڈیول بنیادی طور پر صنعتی اور سمارٹ ہوم ایل سی ڈی میں استعمال ہوتا ہے۔ جیسے:

1. انڈسٹریل ہینڈ ہیلڈ ٹرمینل

صنعتی ہینڈ ہیلڈز: PDA/بارکوڈ اسکینرز کے لئے کسٹم LCDs

پائیدار LCDS | صنعتی ڈٹیکٹرز اور ڈیٹا ٹرمینلز کے لئے بہترین

انوینٹری اسکینرز اور پورٹیبل پرنٹرز کے لئے اعلی درجے کی ایل سی ڈی

اعلی معیار کے ڈسپلے-صنعتی ہینڈ ہیلڈ آلات کے لئے بنایا گیا ہے

2. سمارٹ ہوم

اسمارٹ ہوم کنٹرول پینل | کسٹم ایڈوانسڈ ایل سی ڈی حل

کافی بنانے والوں ، روبوٹ ویکیومز اور اوون کے لئے پائیدار ایل سی ڈی

اسمارٹ ہوم ڈسپلے-اعلی معیار اور کسٹم فٹ

تفصیلات

tianfu اپنی مرضی کے مطابق 2.7 'گرافک اسٹینڈرڈ TN TFT LCD اسکرین ماڈیول کی تصریح

ماڈیول کی قسم	2.7 "TFT/16M رنگ
قرارداد	960 × 240 پکسلز (گرافک ڈاٹ میٹرکس)
انٹرفیس	ایس پی آئی اور آر جی بی
ڈسپلے موڈ	transmissive tft
بیک لائٹ	سفید ایل ای ڈی (متوازی)
مکینیکل طول و عرض	39.1 (ڈبلیو) × 67.5 (h) × 2.4 (t) ملی میٹر (ایف پی سی خارج)
فعال علاقہ	33.06 (ڈبلیو) × 58.80 (h) ملی میٹر
پکسل پچ	0.18375 (W) × 0.13775 (h) ملی میٹر
بجلی کی وضاحتیں	· منطق وولٹیج (VDD): 3.0–3.6V (ٹائپ۔ 3.3V) · ان پٹ وولٹیج (VIH): 0.8 × IOVCC سے IOVCC · ان پٹ وولٹیج (VIL): -0.3V سے 0.2 × IOVCC · موجودہ کھپت: 8 ایم اے (ٹائپ)
بیک لائٹ وضاحتیں	· وولٹیج: 8.7–10.2v · موجودہ: 15-25 ایم اے · آپریٹنگ ٹیمپ: -20 ° C سے +70 ° C. · اسٹوریج ٹیمپ: -30 ° C سے +80 ° C.
وقت کی خصوصیات	· کلکن فریکوئنسی: 13.5–30 میگاہرٹز (ٹائپ 27 میگاہرٹز) · HSD پیریڈ: 1024–1907 کلکن سائیکل · عمودی مطابقت پذیری: 242.5–450.5H (NTSC/PAL)

تیانفو سے ایک حقیقی دنیا کا اطلاق کا تجربہ: موبائل ڈیٹا ٹرمینل تیار کرنے والے سے تناظر

"جب نئی نسل کے صنعتی PDA تیار کرتے ہیں تو ، یہ 2.7 'گرافک اسٹینڈرڈ TN TFT LCD اسکرین ماڈیول ہماری حتمی انتخاب بن گیا۔ اس کی اعلی چمکیلی بیک لائٹ (ہم نے 500 CD/m² ورژن کو اپنی مرضی کے مطابق بنادیا) اور اینٹی چمکیلی علاج نے مضبوط بیرونی روشنی کے تحت مشکل اسکرین مواد کی شناخت کے درد کے نقطہ کو مکمل طور پر حل کردیا۔"

"960 × 240 وائڈس اسکرین تناسب موبائل ڈیٹا ٹرمینلز کی بات چیت کی منطق کے ساتھ انتہائی مطابقت رکھتا ہے: افقی جگہ بارکوڈس اور وے بل کی تعداد کو مکمل طور پر ظاہر کرنے کے لئے کافی ہے ، جبکہ عمودی ترتیب ایک کمپیکٹ اسپیس کے اندر’ انفارمیشن ڈسپلے ایریا + نیچے فکسڈ بٹنوں ‘کے کلاسک UI ڈیزائن کو مکمل طور پر فٹ بیٹھتی ہے۔

"ایس پی آئی انٹرفیس کی کم طاقت کی کھپت کی خصوصیت براہ راست ٹرمینل بیٹری کی زندگی کو بہتر بناتی ہے۔ ماڈیول کے لئے صرف 8 ایم اے کی منطق کی بجلی کی کھپت کے ساتھ ، ہماری خود ترقی یافتہ بیک لائٹ گریڈنگ کنٹرول حکمت عملی کے ساتھ مل کر ، آلہ کی مجموعی طور پر بیٹری کی زندگی میں لگ بھگ 18 فیصد اضافہ کیا گیا ہے جس میں مسلسل اسکیننگ آپریشن کے منظرنامے میں اضافہ ہوا ہے۔"

"وسیع درجہ حرارت استحکام (-20 ° C سے +70 ° C) اور ماڈیول کی مکینیکل وشوسنییتا نے ہمارے سخت ٹیسٹوں کو پاس کیا ہے ، جس میں اعلی کم درجہ حرارت سائیکلنگ اور 1.2 میٹر ڈراپ ٹیسٹ شامل ہیں ، جو صنعتی ماحول میں استحکام کی ضروریات کو مکمل طور پر پورا کرتے ہیں۔"

اہداف کی اصلاح اور مدد

ہم اس طرح کی درخواستوں کے لئے بہتر حل فراہم کرتے ہیں:

خصوصی خصوصیات: بہتر بیک لائٹ ڈرائیور (پی ڈبلیو ایم ڈممنگ/کوئیک ویک اپ کی حمایت کرنا) ، دستانے کے ٹچ ، اینٹی مداخلت ڈیزائن ، اور توانائی کی بچت کے موڈ کٹ۔

انڈسٹری کی تخصیص: ایکسپریس لاجسٹکس ، کولڈ چین گودام ، اور بیرونی معائنہ جیسے منظرناموں کے لئے اصلاح کردہ اپنی مرضی کے مطابق ورژن دستیاب ہیں۔

فاسٹ سپورٹ: مرکزی دھارے میں شامل اسکیننگ انجن ، پروڈکشن لائن ٹیسٹنگ ٹولز ، اور طویل مدتی سپلائی گارنٹی کے ساتھ مطابقت پذیر حوالہ ڈیزائن فراہم کریں۔

کسٹمر کی رائے

"پچھلے 18 مہینوں کے دوران ، ہم نے اپنی تین ٹرمینل مصنوعات میں اس ماڈیول کے 35،000 سے زیادہ یونٹوں کو مجموعی طور پر استعمال کیا ہے۔ جو چیز ہمیں سب سے زیادہ مطمئن کرتی ہے وہ بہترین بیچ مستقل مزاجی اور انتہائی تیز تکنیکی مدد کا ردعمل ہے ، جو ہماری بڑے پیمانے پر پیداوار اور فروخت کے بعد کی بحالی کے لئے ایک ٹھوس ضمانت فراہم کرتا ہے۔ ٹیانفو ایک قابل اعتماد اور اپنی مرضی کے مطابق ایل سی ڈی فیکٹری ہے ، ہم ان پر ہمیشہ اعتماد کرتے ہیں۔"

tianfu 2.7 'TFT LCD اسکرین ماڈیول ایپلی کیشن

ٹیانفو کا اہم وقت

معیاری مصنوعات		اپنی مرضی کے مطابق مصنوعات
آرڈر مقدار	ترسیل کا وقت	حسب ضرورت کی قسم	ترسیل کا وقت
1-30 پی سی	فورا	جنرل	5-8 ہفتوں
31-100 پی سی	1 ہفتہ	ایف پی سی	4 ہفتوں
101-500 پی سی	1-2 ہفتوں	سی ٹی پی	6 ہفتوں
501-1000 پی سی	2-5 ہفتوں	B/L	6 ہفتوں
1001-5000 پی سی	4-5 ہفتوں	ڈرائیور بورڈ	8 ہفتوں
5000+ پی سی	5-7 ہفتوں	LCD پینل	16 ہفتوں

سوالات

Q1: SPI اور RGB انٹرفیس کے درمیان انتخاب کیسے کریں؟

A: دونوں انٹرفیس درخواست کی مختلف ضروریات کو پورا کرتے ہیں:

ایس پی آئی انٹرفیس میں بہت کم تعداد میں پن (عام طور پر 3–4 ڈیٹا لائنیں) شامل ہیں ، جو ایسے منظرناموں کے لئے مثالی ہیں جہاں ایم سی یو پن کے وسائل محدود ہیں اور ریفریش ریٹ کی ضروریات کم ہیں ، جیسے جامد امیجز کی نمائش یا آہستہ آہستہ ڈیٹا کو اپ ڈیٹ کرنا۔

آر جی بی انٹرفیس متوازی ڈیٹا ٹرانسمیشن کو اعلی ریفریش ریٹ کے ساتھ قابل بناتا ہے ، جو متحرک مواد ، ویڈیوز یا تیزی سے گرافکس کو تیزی سے تبدیل کرنے کے لئے موزوں ہے ، لیکن اس کے لئے زیادہ پن وسائل کی ضرورت ہے۔

Q2: بیک لائٹ کو نسبتا high ہائی وولٹیج 8.7–10.2V کی ضرورت کیوں ہے؟

A: یہ ماڈیول متوازی طور پر منسلک متعدد ایل ای ڈی کے ساتھ بیک لائٹ ڈیزائن کو اپناتا ہے۔ نسبتا high ہائی وولٹیج کی ضرورت کا مطلب یہ ہے کہ بیک لائٹ سیریز میں منسلک ایک سے زیادہ ایل ای ڈی پر مشتمل ہوتی ہے ، جو یکساں اور کافی چمک فراہم کرسکتی ہے۔ اصل استعمال میں ، ایک سرشار بیک لائٹ ڈرائیور سرکٹ کی ضرورت ہے۔ اسے براہ راست 3.3V منطق کی بجلی کی فراہمی سے منسلک نہیں کیا جاسکتا۔

Q3: کیا ماڈیول کا آپریٹنگ درجہ حرارت کی حد صنعتی اطلاق کی ضروریات کو پورا کرتی ہے؟

A: ہاں۔ آپریٹنگ درجہ حرارت -20 ° C سے +70 ° C تک زیادہ تر صنعتی ماحول کی ضروریات کا احاطہ کرتا ہے۔ مزید انتہائی ماحول (جیسے بیرونی شدید سردی یا اعلی درجہ حرارت کی ورکشاپس) کے ل we ، ہم ایک وسیع درجہ حرارت والا ورژن (تخصیص کی ضرورت) فراہم کرسکتے ہیں جو -40 ° C سے +85 ° C کی خصوصی ضروریات کو پورا کرتا ہے۔
