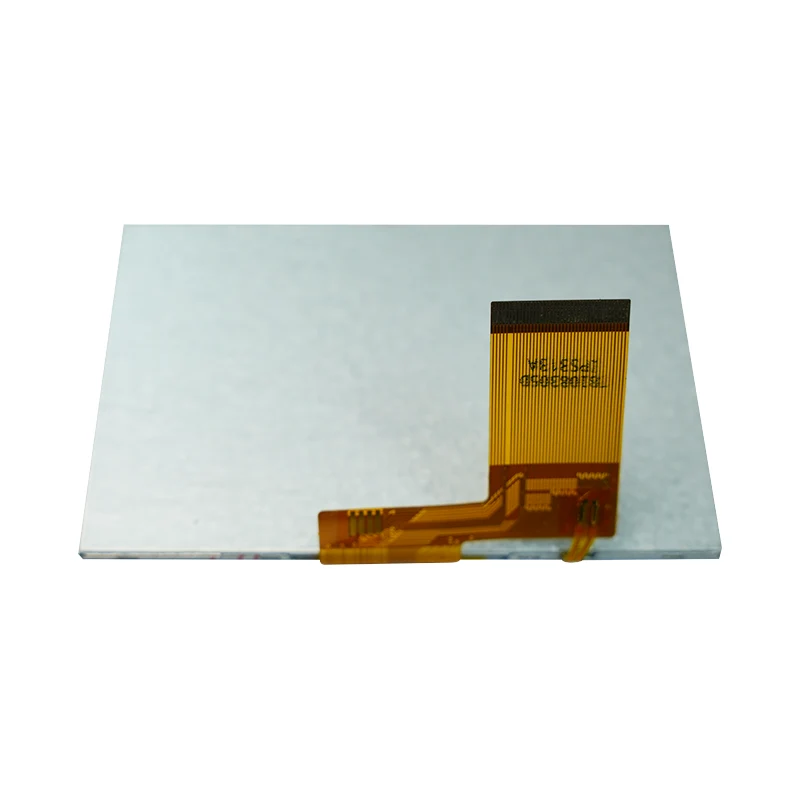

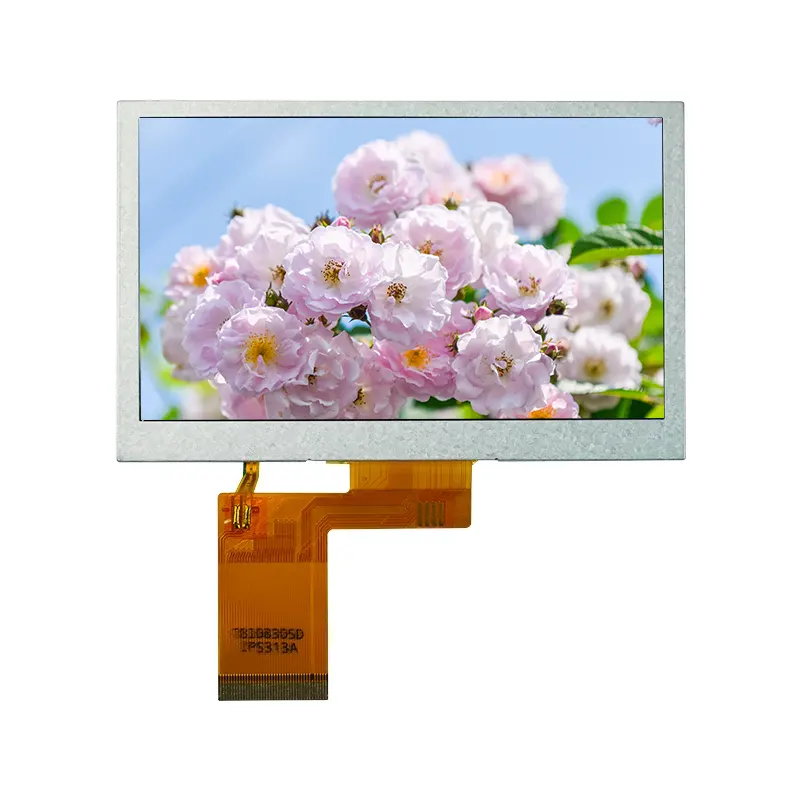

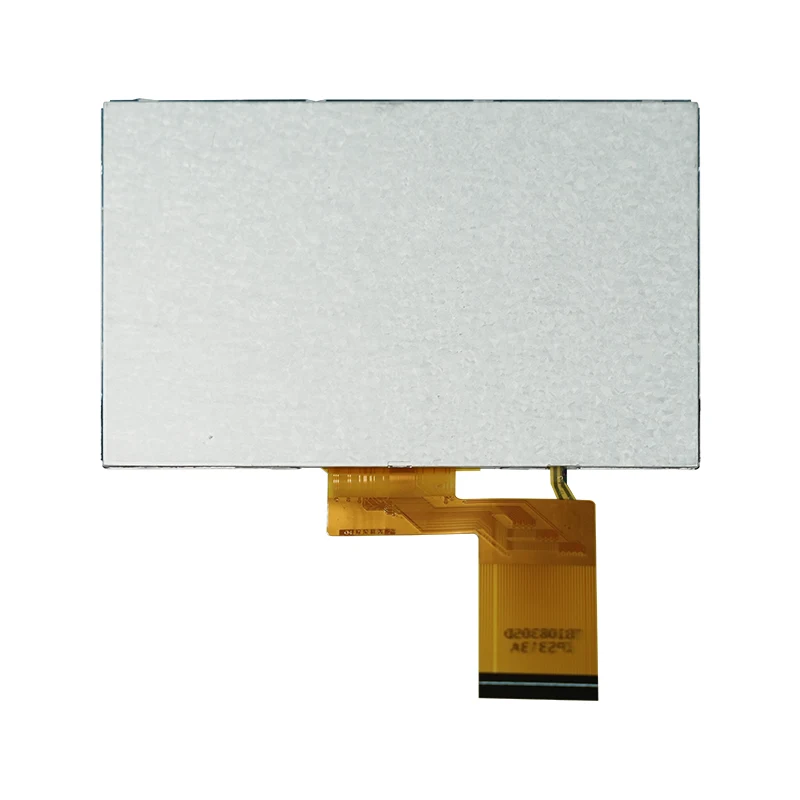

4.3 'BOE گلاس TN TFT LCD اسکرین ماڈیول

Tianfu 4.3 'BOE گلاس TN TFT LCD اسکرین ماڈیول (480 × 272 ، 24 بٹ ، 180CD/m² ، 700: 1 اس کے برعکس) 20،000 HR بیک لائٹ کے ساتھ -10 ° C ~ 60 ° C پر چلتا ہے۔ 70 ° دیکھنے کا زاویہ ، 45 ٪ CIE1931 گیمٹ ، 25 ایم ایس جواب ، اور 24 بٹ آرجیبی انٹرفیس کی خصوصیات ہیں۔ ROHS کے مطابق ، نمی سے بچنے والا ، تھرمل/کمپن لچک کے لئے سند یافتہ۔ 4.3 "BOE گلاس TN TFT LCD ماڈیول صنعتی/صارفین کے آلات کے لئے بنایا گیا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

چھوٹے بیچ ٹرائل آرڈرز اور کسٹم فرم ویئر/انٹرفیس ڈیزائنوں کی حمایت کرتے ہوئے ، چین ٹی ایف ٹی ایل سی ڈی ماڈیول تیار کرتا ہے ، ٹیانفو 12 ماہ کی وارنٹی کی حمایت میں سمارٹ کنٹرولز/پورٹیبل آلات میں ہموار انضمام کو یقینی بناتا ہے۔

tianfu 4.3 'BOE گلاس TN TFT LCD اسکرین ماڈیول کی خصوصیات

1. اعلی نمائش کی کارکردگی

480 × 272 ریزولوشن 180 CD/m² چمک اور 700: 1 کے برعکس تناسب مختلف روشنی کے حالات میں کرکرا ڈسپلے کو یقینی بناتا ہے۔

2. انڈسٹریل گریڈ کی وشوسنییتا

-10 ° C سے 60 ° C تک چلتا ہے ، تھرمل جھٹکے (-20 ° C↔60 ° C) سے بچتا ہے ، اور 50Hz کمپن کا مقابلہ کرتا ہے -سخت ماحول کے لئے مثالی۔

3. طویل دیر تک بیک لائٹ

20،000 گھنٹے کی ایل ای ڈی زندگی بحالی کے اخراجات کو کم کرتی ہے ، جس کی حمایت سگنل ٹرانسمیشن کے لئے 24 بٹ آر جی بی انٹرفیس کی حمایت کی جاتی ہے۔

4. وسیع مطابقت

ILI6485 ڈرائیور آئی سی 24 بٹ متوازی آرجیبی ان پٹ کی حمایت کرتا ہے ، جس سے صنعتی کنٹرولرز اور ایمبیڈڈ سسٹم کے ساتھ ہموار انضمام کو قابل بناتا ہے۔

tianfu 4.3 'BOE گلاس TN TFT LCD اسکرین ماڈیول کی تفصیلات

بنیادی وضاحتیں
ڈسپلے سائز	4.3 انچ TFT-LCD
قرارداد	480 × RGB × 272
فعال علاقہ	95.04 ملی میٹر (ڈبلیو) × 53.86 ملی میٹر (h)
پکسل پچ	0.198 ملی میٹر (h) × 0.198 ملی میٹر (ڈبلیو)
ڈسپلے موڈ	عام طور پر سفید ، transmissive
ڈرائیور آئی سی	ILI6485
بجلی کے پیرامیٹرز
بجلی کی فراہمی (VDD)	3.2V (عام)
منطق وولٹیج (مرضی/vih)	کم: 0–0.64V / اعلی: 2.56–3.2V
فارورڈ وولٹیج کی قیادت کریں	18.9V -23.8V (21.4V TYP)
ایل ای ڈی کرنٹ	20ma (عام)
آپٹیکل کارکردگی
روشنی	160–200 CD/m² (180 قسم)
اس کے برعکس تناسب	500: 1–700: 1
زاویہ دیکھنا (H/V)	60 ° –70 ° / 45 ° –60 ° (CR> 10)
رنگین کھیل	45 ٪ –50 ٪ (CIE1931)
جواب کا وقت	20–30 ملی میٹر (25 ملی میٹر ٹائپ)
ماحولیاتی درجہ بندی
آپریٹنگ ٹیمپ	-10 ° C سے 60 ° C
اسٹوریج ٹیمپ	-20 ° C سے 70 ° C
نمی	10 ٪ –90 ٪ RH
بیک لائٹ لائف ٹائم	15،000–20،000 گھنٹے
انٹرفیس اور قابل اعتماد
انٹرفیس کی قسم	24 بٹ آر جی بی متوازی
کلیدی پنوں	ایل ای ڈی کے/ایل ای ڈی ، HSYNC/VSYNC ، 24 × RGB ڈیٹا
تھرمل جھٹکا ٹیسٹ	-20 ° C↔ 60 ° C ، 25 سائیکل
کمپن ٹیسٹ	50Hz ، 2CM طول و عرض ، X/Y/Z محور

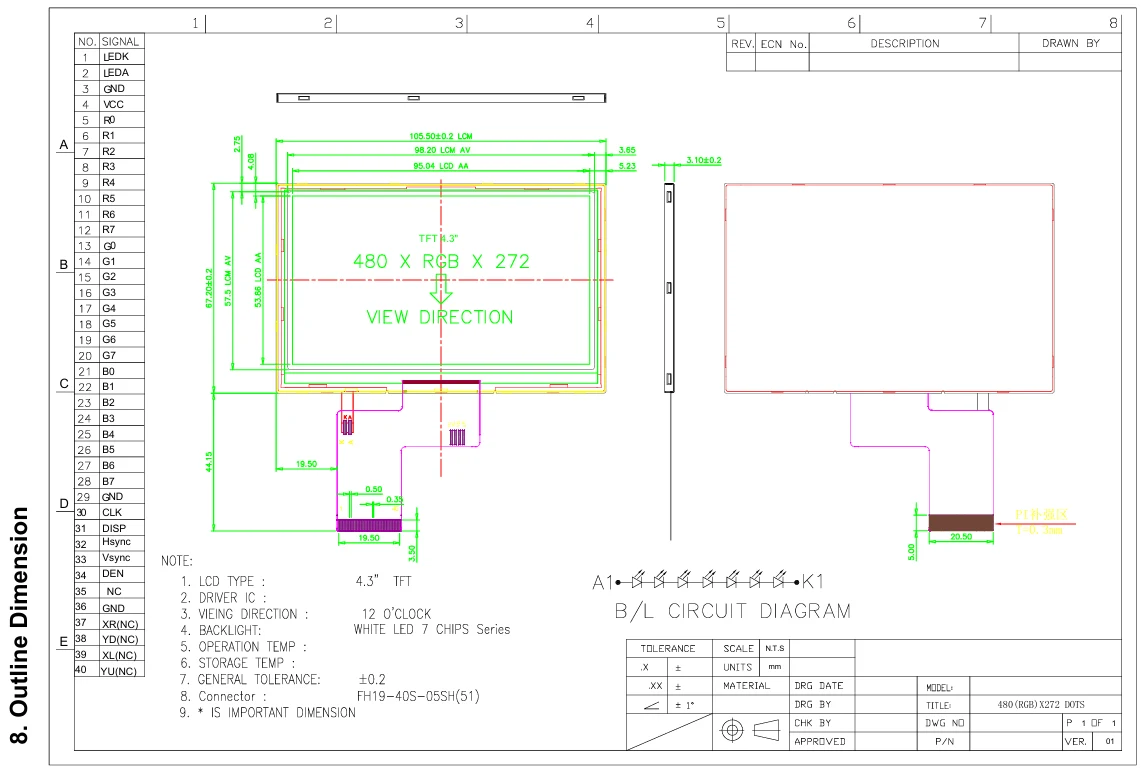

tianfu 4.3 'BOE گلاس TN TFT LCD اسکرین ماڈیول کی تفصیلات

tianfu tft lcd اسکرین ایپلی کیشن

ٹیانفو کا اہم وقت

معیاری مصنوعات		اپنی مرضی کے مطابق مصنوعات
آرڈر مقدار	ترسیل کا وقت	حسب ضرورت کی قسم	ترسیل کا وقت
1-30 پی سی	فورا	B/L & FPC & TP	5 ہفتوں کے اندر
31-100 پی سی	1 ہفتہ	B/L & FPC & TP	5 ہفتوں کے اندر
101-500 پی سی	2 ہفتوں کے اندر	B/L & FPC & TP	5 ہفتوں کے اندر
501-1000 پی سی	3 ہفتوں کے اندر	B/L & FPC & TP	5 ہفتوں کے اندر
1001-5000 پی سی	3 ہفتوں کے اندر	بی ایل اینڈ ایف پی سی اور ٹی پی	6 ہفتوں کے اندر
5000+ پی سی	4 ہفتوں کے اندر	بی ایل اینڈ ایف پی سی اور ٹی پی	6 ہفتوں کے اندر
