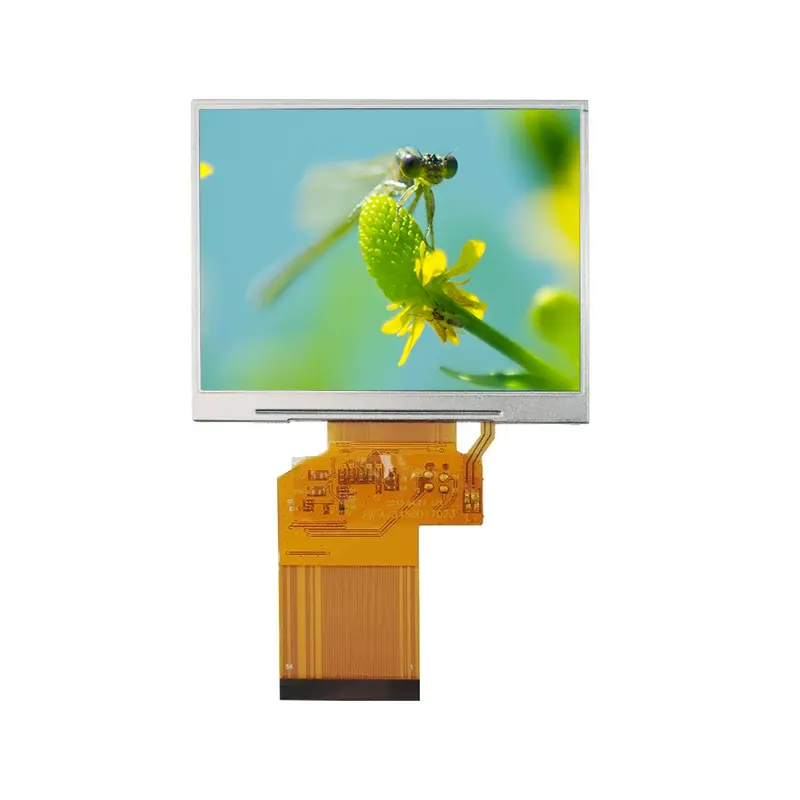

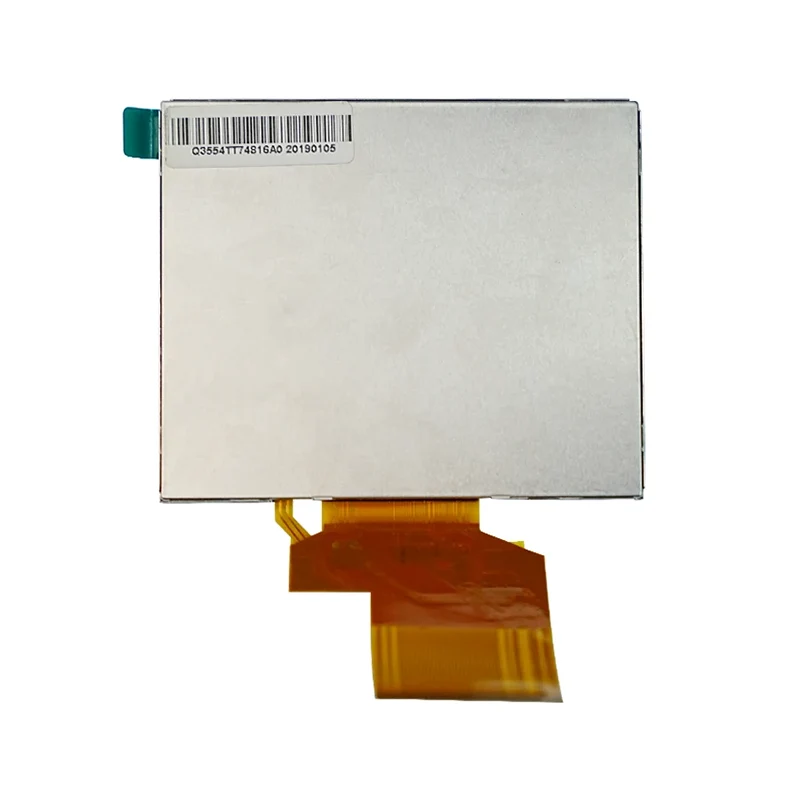

3.5 'صنعتی معیاری TN TFT LCD اسکرین ماڈیول

اعلی معیار ، لاگت سے موثر ، اور حسب ضرورت ڈسپلے میں مہارت رکھنے والا ایک چینی ایل سی ڈی تیار کرنے والا ، ٹیانفو ، 3.5 'صنعتی معیاری TN TFT LCD اسکرین ماڈیول پیش کرتا ہے۔ سخت ماحول کے لئے انجنیئر ، اس ماڈیول میں 320 × آر جی بی × 240 ریزولوشن ، 16.7m رنگ ، اور HX8238D ڈرائیور آئی سی کی خصوصیات ہیں ، جو ورسٹائل انٹرفیس (24 بٹ آر جی بی ، سیریل آر جی بی ، سی سی آئی آر 601/656) کو صنعتی نظاموں میں سیملیس انضمام کے لئے معاونت کرتی ہیں۔ کلیدی وضاحتیں صنعتی درجہ حرارت کے درجہ حرارت کی موافقت (-20 ° C ~ +70 ° C آپریٹنگ ، -30 ° C ~ +80 ° C اسٹوریج) ، 6-led بیک لائٹ ، 350: 1 برعکس تناسب ، اور کمپیکٹ طول و عرض (76.90 × 63.9 × 3.26 ملی میٹر) شامل ہیں۔

تفصیلات

tianfu 3.5 ’TFT LCD اسکرین ماڈیول کی تفصیلات

چاہے ہیومن مشین انٹرفیس (HMI) ، اسٹیٹس ڈسپلے میٹر ، پورٹیبل ڈیوائس اسکرینز ، یا ملٹی میڈیا پلے بیک ٹرمینلز ، 3.5 'صنعتی معیاری TN TFT LCD اسکرین ماڈیول میں واضح ، مستحکم اور قابل اعتماد ڈسپلے حل فراہم کیے جائیں۔

1. صنعتی کنٹرول اور آٹومیشن

· پی ایل سی کنٹرول پینل اور ہیومن مشین انٹرفیس (HMI)

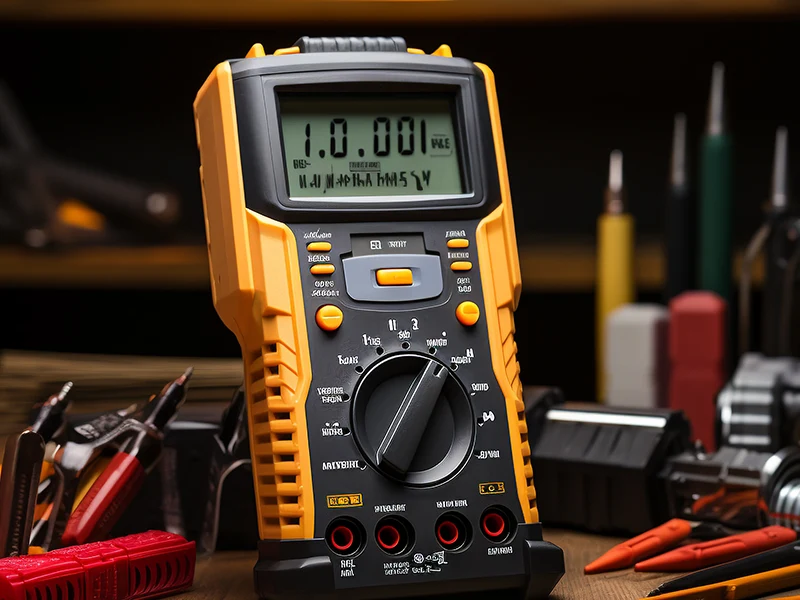

· ہینڈ ہیلڈ ٹیسٹ آلات (ملٹی میٹر ، آسکیلوسکوپ)

· صنعتی روبوٹ/آٹومیشن آپریشن پینل

· ریموٹ کنٹرول یونٹ (کرینیں ، تعمیراتی مشینری)

· پورٹیبل ڈیٹا کے حصول اور معائنہ ٹرمینلز

2. اسمارٹ ہوم اور انٹرنیٹ آف چیزوں (IOT)

· اسمارٹ ہوم کنٹرول پینل/سنٹرل کنٹرول اسکرینیں

· اسمارٹ وال سوئچز

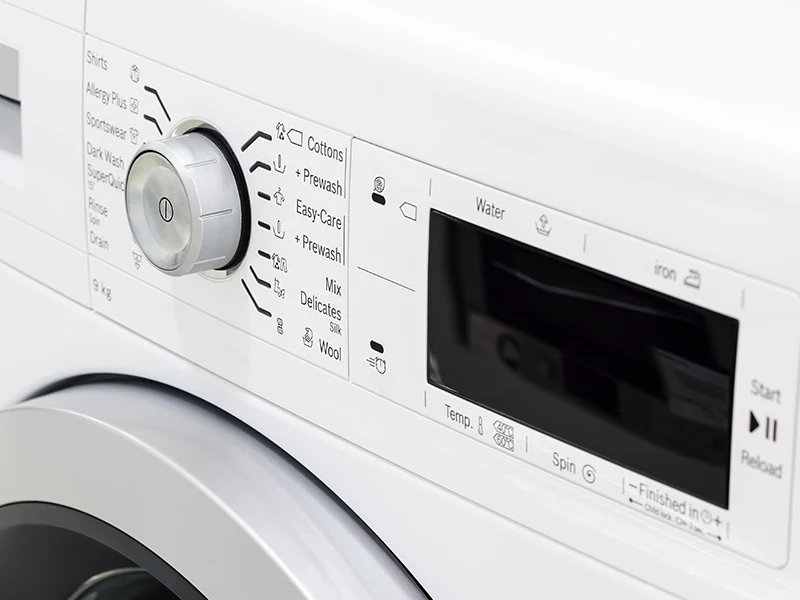

· گھریلو آلات کنٹرول پینل (ائر کنڈیشنر ، واشنگ مشینیں ، سمارٹ ریفریجریٹر دروازے/آئس میکرز ، ڈش واشر ، تندور ، بھاپ تندور ، فرنٹ لوڈ واشنگ/خشک کرنے والی کمبوس ، سمارٹ ایئر کنڈیشنر/تازہ ایئر سسٹم کنٹرول ، سمارٹ واٹر ہیٹر)

3. صارف الیکٹرانکس اور تجارتی سازوسامان

· پورٹ ایبل گیم کنسولز ، ڈیجیٹل فوٹو فریمز ، پورٹیبل ڈی وی ڈی پلیئرز ، بلوٹوتھ اسپیکر/ریڈیو ڈسپلے اسکرینیں ، پی او ایس ٹرمینلز ، آرڈر ٹرمینلز ، ٹائم حاضری مشینیں ، الیکٹرانک لغت ، ابتدائی تعلیم کی مشینیں/سیکھنے کے آلات ، الیکٹرانک کی بورڈز ، تجارتی ٹرمینلز (آرڈرنگ ٹرمینلز ، بارکوڈ اسکینرز)

کیوں 200 سے زیادہ کلائنٹ ہمیں منتخب کرتے رہتے ہیں؟

بنیادی فوائد

• اعلی مطابقت کے لئے ملٹی انٹرفیس ڈیزائن

متوازی آرجیبی ، سیریل آر جی بی ، اور سی سی آئی آر 656/601 کو بیک وقت سپورٹ کرتا ہے ، جس سے مختلف مین کنٹرول اسکیموں میں لچکدار موافقت کو قابل بناتا ہے اور صارفین کے ہارڈ ویئر ایڈجسٹمنٹ کے اخراجات کو کم کیا جاسکتا ہے۔

• صنعتی گریڈ ماحولیاتی موافقت

آپریٹنگ درجہ حرارت کی حد -10 ° C ~ +60 ° C کی حامل ہے اور اس نے متعدد قابل اعتماد ٹیسٹوں کو پاس کیا ہے جس میں اعلی کم درجہ حرارت کا ذخیرہ ، درجہ حرارت سائیکلنگ ، کمپن ، اور ESD شامل ہے ، جس سے یہ سخت ماحول کے ل suitable موزوں ہے۔

• آپٹیکل اور ٹچ کا بہتر تجربہ

مداخلت کے کنارے کو ختم کرنے اور ہموار ٹچ آپریشن کو یقینی بنانے کے لئے نیوٹن رنگ کے مزاحم دھندلا فلم کو اپناتا ہے۔ سطح کی سختی سکریچ مزاحمت کے لئے ≥ 3h ہے ، جو اعلی تعدد آپریشن کے منظرناموں کے لئے مثالی ہے۔

• عین مطابق مکینیکل ڈھانچہ اور آسان اسمبلی ڈیزائن

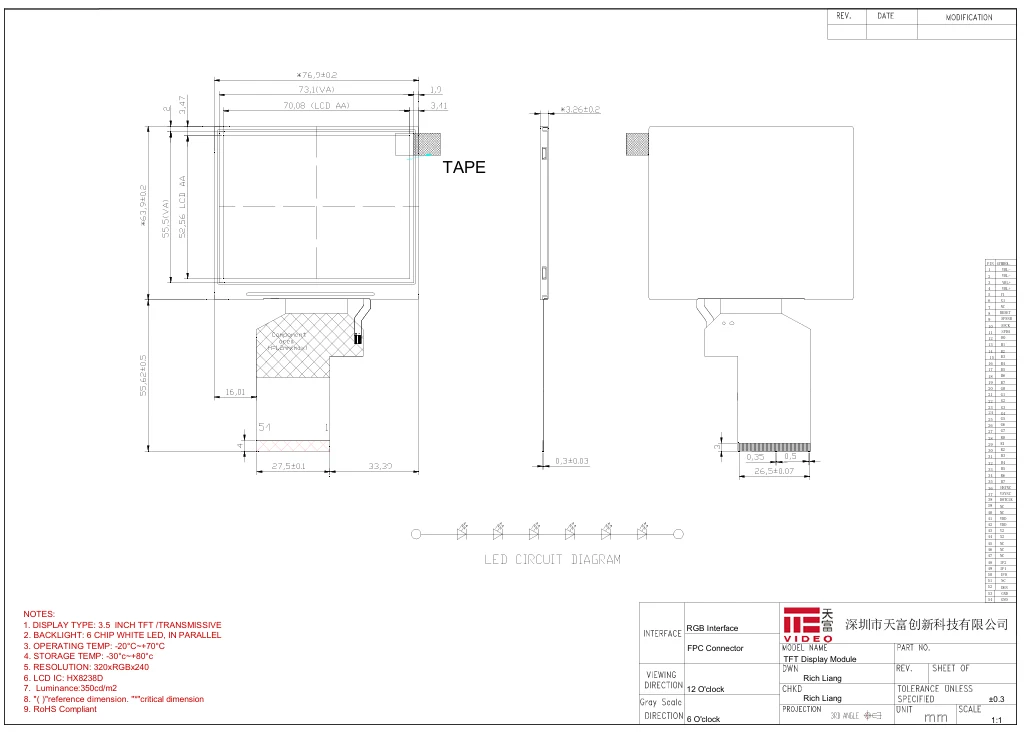

AA ، OD ، VA ، اور ربڑ کے فریم سمیت کلیدی طول و عرض کے متعدد سیٹ فراہم کرتا ہے ، جس سے صارفین کے ساختی سوراخ کھولنے اور لیمینیشن ڈیزائن کی سہولت فراہم ہوتی ہے ، اور اسمبلی کی دشواری کو کم کرنا ہوتا ہے۔

• وسیع وولٹیج کی فراہمی اور کم بجلی کی کھپت

بجلی کی فراہمی کے اتار چڑھاو کے لئے کم حساسیت کے ساتھ ، 2.6V-3.6V کی ایک وسیع وولٹیج ان پٹ رینج کی خصوصیات ہے ، جو بیٹری سے چلنے والے یا صنعتی بجلی کی فراہمی کے ماحول کے لئے موزوں ہے۔

آپ کا قابل اعتماد LCD شراکت دار 16 سال کے خصوصی تجربے کے ساتھ --- تیانفو

جب آپ پیرامیٹرز اور قیمتوں سے آگے متعدد سپلائرز کا موازنہ کرتے ہیں تو ، ہم مائع کرسٹل ڈسپلے انڈسٹری میں 16 سال سے زیادہ کے لئے سرشار تجربہ رکھنے والے ایک چھوٹے اور درمیانے درجے کے مینوفیکچر کی حیثیت سے اپنی انوکھی قدر کو بتانا چاہیں گے۔ ہمیں منتخب کرنے کا مطلب ہے کہ آپ کو صرف ایک ڈسپلے ماڈیول سے زیادہ ملتا ہے-آپ کو مستحکم ، قابل اعتماد اور انتہائی ذمہ دار طویل مدتی پارٹنر ملتا ہے۔

✅ ہم اپنی مصنوعات کو جانتے ہیں ، اور اس سے بھی اہم بات یہ ہے کہ ہم آپ کی ضروریات کو سمجھتے ہیں

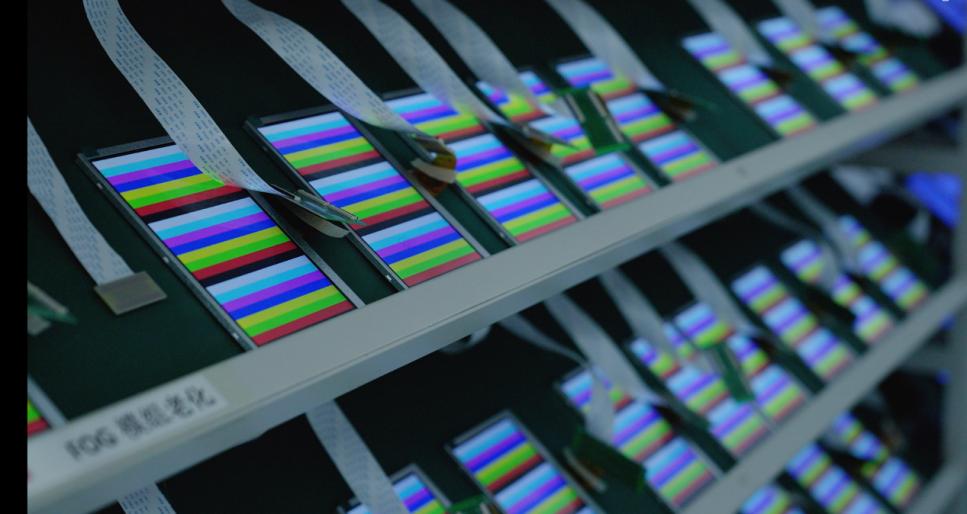

manufacturing مینوفیکچرنگ کے ثابت عمل: 16 سال کے جمع شدہ تجربے نے ہمیں کلاسک ڈرائیور ICs جیسے HX8238D کے اطلاق میں گہرائی سے مہارت حاصل کی ہے۔ کوگ بانڈنگ اور آئی ٹی او فلمی لامینیشن سے لے کر عمر بڑھنے کے ٹیسٹ اور 100 ٪ معائنہ تک ، ہم نے پختہ اور مستحکم پروڈکشن ورک فلو قائم کیا ہے ، اس بات کو یقینی بناتے ہوئے کہ آپ کو ہر ماڈیول مستقل کارکردگی ، وشوسنییتا اور استحکام فراہم کرتا ہے۔

· درد پوائنٹ ٹارگٹڈ ڈیزائن: ماڈیول کی ملٹی انٹرفیس مطابقت (آر جی بی/سی سی آئی آر) اور صنعتی گریڈ وسیع درجہ حرارت رواداری وسیع پیمانے پر صارفین کے تاثرات پر مبنی ڈیزائن کی اصلاح کے نتائج ہیں۔ ہم سمجھتے ہیں کہ چھوٹے اور درمیانے درجے کے بیچ صارفین کو متعدد منصوبوں کی متنوع ضروریات کو پورا کرنے کے لئے "ورسٹائل" اور مضبوط ڈسپلے کی ضرورت ہے۔

moder ہمارے اعتدال پسند پیمانے کا مطلب زیادہ توجہ اور لچک ہے

· تیز ردعمل اور مواصلات: بڑے کاروباری اداروں کی مخصوص کوئی بوجھل طریقہ کار نہیں۔ آپ کی تکنیکی انکوائری ، تصریح کی تصدیق ، یا ترمیم کی درخواستوں کو براہ راست تجربہ کار انجینئرز یا پروجیکٹ مینیجرز کے ذریعہ سنبھالا جائے گا ، جس میں جوابی اوقات کے بجائے گھنٹوں کی بجائے گھنٹوں میں پیمائش کی جائے گی۔

custom لچکدار تخصیص کی حمایت: چاہے آپ کو ایف پی سی کی لمبائی ، انٹرفیس پن آؤٹ ، بیک لائٹ چمک ، یا مخصوص فرم ویئر ابتداء کوڈز کی چھوٹی سی بیچ موافقت میں ایڈجسٹمنٹ کی ضرورت ہو ، ہمارے پاس تیزی سے انجینئرنگ کے ردعمل کی صلاحیت موجود ہے۔ آپ کے 500 یونٹوں کے آرڈر کے ساتھ کلیدی اکاؤنٹس کی طرح ترجیح دی جاتی ہے۔

· فوکس سے چلنے والی قیمت: ہم اس بنیادی کاروبار پر مبنی عمل میں بہتری اور کوالٹی کنٹرول اقدامات کے ساتھ چھوٹے سے میڈیم سائز والے TFT اور ٹچ اسکرینوں کی تیاری میں مہارت رکھتے ہیں۔ آپ کو جو کچھ ملتا ہے وہ ایک ٹیم کی پیداوار ہے جو مہارت کے ایک مرکوز فیلڈ کے لئے وقف ہے۔

✅ ہم اپنی ساکھ کی قدر کرتے ہیں ، کنٹرول شدہ معیار اور مستحکم فراہمی کو یقینی بناتے ہیں

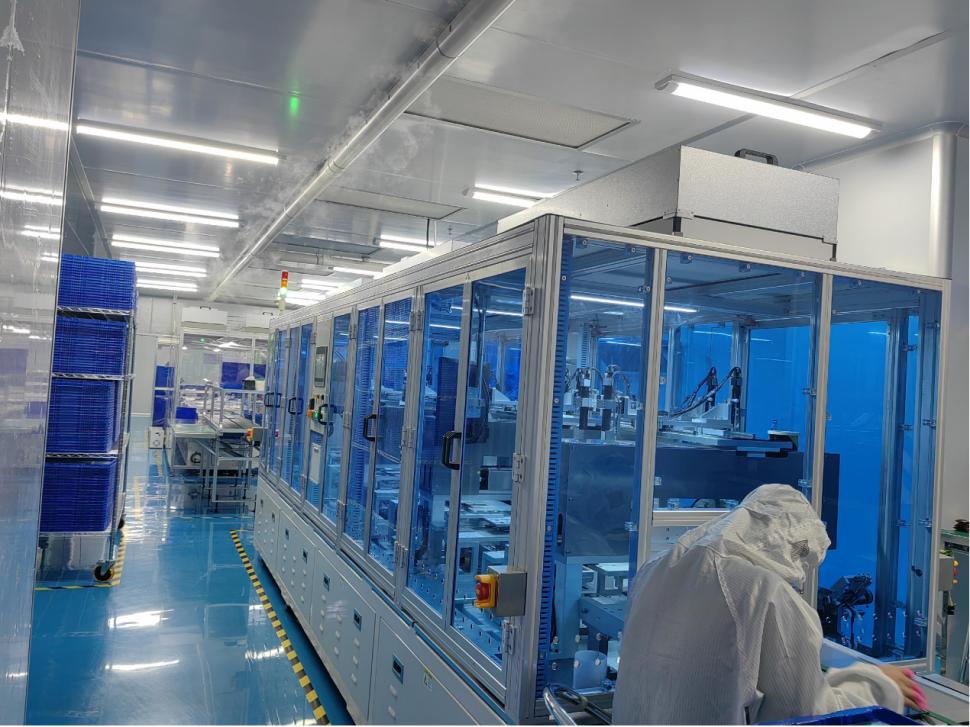

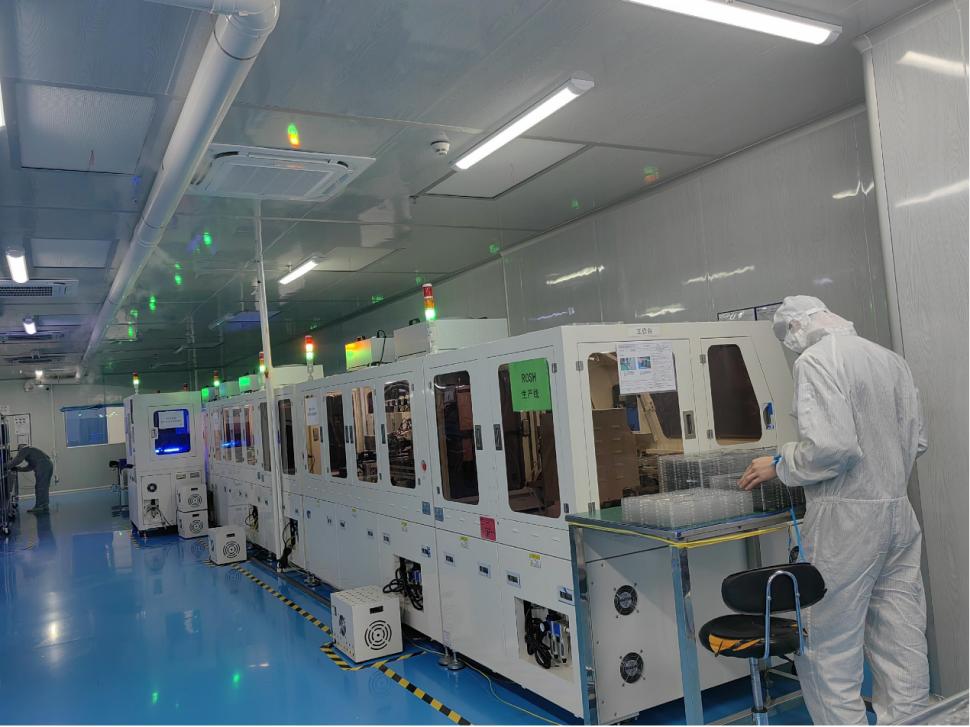

in گھر میں مکمل سائیکل کا انتظام: مادی خریداری اور ایس ایم ٹی پلیسمنٹ سے لے کر ماڈیول اسمبلی اور جانچ تک ، تمام اہم عمل ہماری اپنی سہولیات میں مکمل ہوجاتے ہیں۔ یہ آؤٹ سورسنگ کی وجہ سے معیار کے اتار چڑھاو کے خطرات کو ختم کرتے ہوئے مکمل معیار کی کھوج اور کنٹرول کو یقینی بناتا ہے۔

long طویل مدتی فراہمی کا عزم: ہم آپ کے منصوبوں کے لئے پروڈکٹ لائف سائیکل کی اہمیت کو پوری طرح پہچانتے ہیں۔ HX8238D جیسے کلاسیکی اجزاء کے ل we ، ہم نے ایک محفوظ انوینٹری سسٹم قائم کیا ہے اور آپ کی طویل مدتی پیداوار کی ضروریات کو صفر کی پریشانیوں کے ساتھ مدد فراہم کرتے ہوئے گارنٹیڈ مستقل فراہمی فراہم کرسکتے ہیں۔

· شفاف تعاون: ہم ڈیٹا شیٹ ، ٹیسٹ رپورٹس ، اور یہاں تک کہ عمل کے تعارف کو فراہم کرنے پر خوش ہیں۔ ہمارا ماننا ہے کہ صرف اس صورت میں جب صارفین باخبر خریداری کے فیصلے کرتے ہیں تو طویل مدتی شراکت داری بنائی جاسکتی ہے۔

✅ پری سیلز اور سیلز کے بعد کی جامع سپورٹ

· استعمال میں تیار ترقیاتی معاونت: ہر ماڈیول واضح انٹرفیس کی تعریفیں ، درست ڈرائیور کوڈ (عام ایم سی یو پلیٹ فارم کے ساتھ مطابقت پذیر) ، اور اسکیمیٹک حوالہ جات کے ساتھ آتا ہے ، جس سے آپ کے انجینئروں کے ڈیبگنگ ٹائم کو نمایاں طور پر کم کیا جاتا ہے۔

production پیداوار کے نفاذ میں مدد: اگر آپ پہلی بار ہمارے ماڈیول استعمال کررہے ہیں تو ، ہم سولڈرنگ ، اسمبلی احتیاطی تدابیر ، اور سادہ فنکشنل جانچ کے بارے میں رہنما خطوط فراہم کرسکتے ہیں ، جس سے آپ کو ہموار بڑے پیمانے پر پیداوار حاصل کرنے میں مدد مل سکتی ہے۔

· معتبر کوالٹی اشورینس: تمام ماڈیولز شپمنٹ سے پہلے 100 electrical بجلی کی جانچ اور نمونے لینے کی وشوسنییتا معائنہ سے گزرتے ہیں ، اور ان کی حمایت 12 ماہ کے معیار کی وارنٹی ہوتی ہے۔

خلاصہ یہ کہ ، ہمیں منتخب کرنے کا مطلب ایک قابل اعتماد ساتھی کا انتخاب کرنا ہے جو پیش کرتا ہے:

انڈسٹری کے 16 سال کے تجربے کے ذریعہ بہتر مصنوعات + آپ کی تخصیص کی ضروریات کے بارے میں فرتیلی ردعمل کو ایک چھوٹے اور درمیانے درجے کے انٹرپرائز + سخت کوالٹی کنٹرول کے طور پر گویا ہمارے اپنے برانڈ کی حفاظت کر رہے ہیں۔

ہوسکتا ہے کہ ہم مارکیٹ میں سب سے بڑا سپلائر نہ ہوں ، لیکن ہم آپ کو بہترین سمجھتے ہیں اور آپ کو ذہنی سکون فراہم کرتے ہیں۔

سوالات

Q1: کیا یہ اسکرین ٹچ فعالیت کی حمایت کرتی ہے؟

ہاں ، یہ ماڈیول ایک مزاحم ٹچ اسکرین (آئی ٹی او فلم) کو مربوط کرتا ہے جو سنگل پوائنٹ ٹچ کی حمایت کرتا ہے۔ اس میں ایک معیاری 4 تار مزاحم انٹرفیس کی خصوصیات ہے اور اس میں بیرونی ٹچ کنٹرول چپ یا بلٹ ان اے ڈی سی کے ساتھ ایم سی یو کی ضرورت ہوتی ہے۔

Q2: کیا آپ کیپسیٹو ٹچ کے ساتھ کوئی ورژن فراہم کرسکتے ہیں؟

موجودہ معیاری ورژن مزاحمتی رابطے کے ساتھ آتا ہے۔ کیپسیٹو ٹچ (ملٹی پوائنٹ ٹچ کی حمایت کرنے والے) کے ل please ، براہ کرم حسب ضرورت کے لئے ہم سے رابطہ کریں۔

Q3: انٹرفیس میں CCIR656 اور CCIR601 میں کیا فرق ہے؟ مجھے کس طرح کا انتخاب کرنا چاہئے؟

CCIR656 ایک ایمبیڈڈ SYNC سگنل فارمیٹ ہے (عام طور پر ڈیجیٹل ویڈیو اسٹریمز کے لئے استعمال ہوتا ہے) ، جبکہ CCIR601 ایک علیحدہ مطابقت پذیری سگنل کی شکل ہے۔ اگر آپ کا پروسیسر معیاری ITU-R BT.656/BT.601 ویڈیو سگنلز (جیسے ، کچھ ملٹی میڈیا پروسیسرز) کو حاصل کرتا ہے تو ، براہ راست کنکشن ممکن ہے۔ اگر آپ کو یقین نہیں ہے تو ، براہ کرم اپنا مرکزی کنٹرول ماڈل فراہم کریں اور ہم انتخاب میں مدد کریں گے۔

Q4: کیا آپریٹنگ درجہ حرارت کی حد -10 ° C ~ +60 ° C کو وسیع پیمانے پر بڑھایا جاسکتا ہے؟

معیاری مصنوع میں درجہ حرارت کی حد ہوتی ہے۔ صنعتی وسیع درجہ حرارت کی ضروریات جیسے -30 ° C ~ +80 ° C کے لئے ، تخصیص پر تبادلہ خیال کیا جاسکتا ہے ، جس میں عام طور پر مائع کرسٹل مواد اور مینوفیکچرنگ کے عمل میں ایڈجسٹمنٹ شامل ہوتی ہے۔

Q5: کیا مماثل ڈرائیور بورڈ یا اڈاپٹر بورڈ دستیاب ہیں؟

ہم آپ کے سرکٹ ڈیزائن کو آسان بنانے کے لئے آر جی بی اڈاپٹر بورڈ اور ٹچ اڈاپٹر بورڈ (ٹچ آئی سی ایس سمیت) فراہم کرسکتے ہیں۔ براہ کرم تفصیلات کے لئے ہماری سیلز ٹیم سے مشورہ کریں۔

پیداوار اور استعمال سے متعلق

Q6: ماڈیول کی ESD تحفظ کی سطح کیا ہے؟

ماڈیول نے عام صنعتی ماحول کی ضروریات کو پورا کرتے ہوئے ، 8KV (ہوا سے خارج ہونے والے) / ± 4KV (رابطہ خارج ہونے والے مادہ) کے ESD ٹیسٹ پاس کیے ہیں۔ پروڈکٹ ہاؤسنگ کو ڈیزائن کرتے وقت مناسب گراؤنڈنگ اور موصلیت کے اقدامات کرنے کی سفارش کی جاتی ہے۔

Q7: کیا 15 ملی میٹر کے ردعمل کا وقت موشن دھندلاپن کا سبب بنے گا؟

15 ایم ایس عام طور پر بھوری رنگ سے بھوری رنگ کے ردعمل کا وقت ہے ، جو صنعتی کنٹرول ، اوزار ، اور انٹرایکٹو انٹرفیس جیسے زیادہ تر منظرناموں کے لئے کافی ہے۔ تیز رفتار ویڈیو پلے بیک (جیسے ، 30 ایف پی ایس سے اوپر) کے ل it ، اصل متحرک تصویری کارکردگی کا اندازہ کرنے کی سفارش کی جاتی ہے۔

Q8: ماڈیول کا بیک لائٹ کیسے منسلک ہے؟

ماڈیول میں خود بیک لائٹ ڈرائیور سرکٹ شامل نہیں ہے ، لیکن ایل ای ڈی بیک لائٹ پنوں (عام طور پر +3.3V اور GND) فراہم کرتا ہے۔ آپ کو بیرونی مستقل موجودہ ماخذ یا بیک لائٹ ڈرائیور سرکٹ کو مربوط کرنے کی ضرورت ہے۔ موجودہ کا انحصار بیک لائٹ ایل ای ڈی کی سیریز متوازی ترتیب پر ہے (عام قدر: تقریبا 60-100 ایم اے)۔
