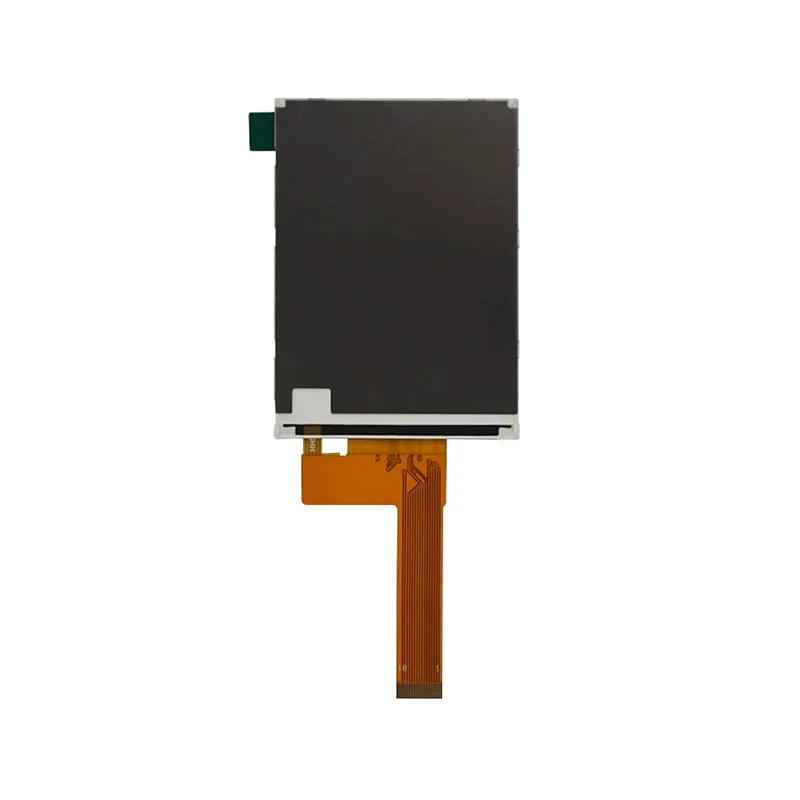

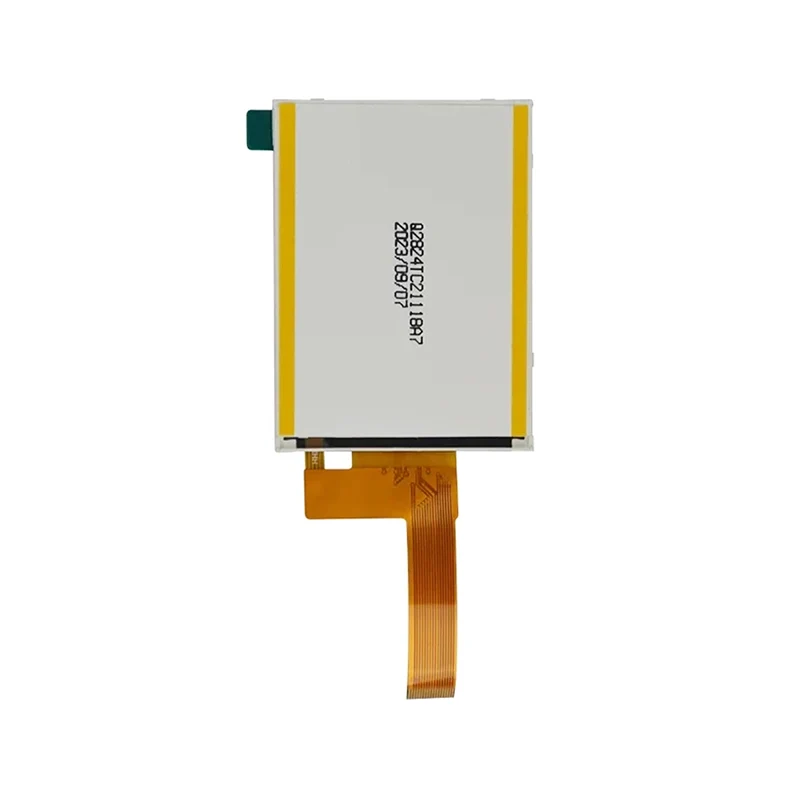

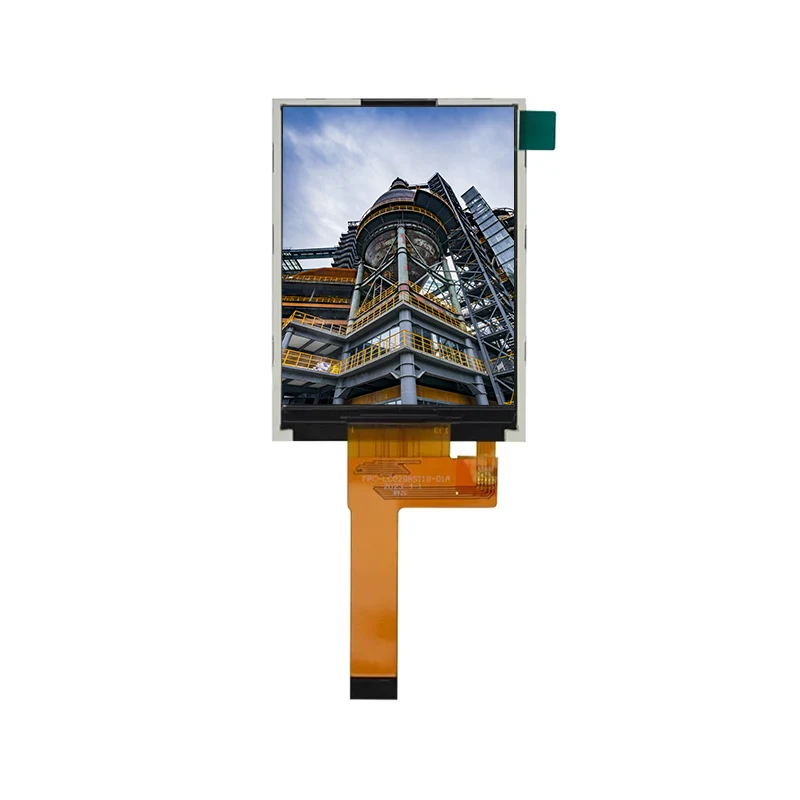

2.8 '8 بٹ اسٹینڈرڈ TN TFT LCD اسکرین ماڈیول

Tianfu 2.8 '8 بٹ اسٹینڈرڈ TN TFT LCD اسکرین ماڈیول: ST7789V ڈرائیور ، 262K رنگ ، اور 500: 1 کے برعکس کے ساتھ ؤبڑ -20 ° C سے +70 ° C آپریشن (اسٹوریج: -30 ° C سے +80 ° C)۔ ایس پی آئی/آر جی بی/8 بٹ متوازی انٹرفیس کی حمایت کرتا ہے۔ خصوصیات 4-LED بیک لائٹ (3.2V ، 80MA ، 280 CD/m²) ، 16 ایم ایس جواب ، اور کمپیکٹ 50.0 × 69.20 × 2.9 ملی میٹر ڈیزائن۔ 2.8 '8 بٹ اسٹینڈرڈ TN TFT LCD اسکرین ماڈیول آٹوموٹو HMI ، صنعتی کنٹرولز ، اور تھرمل جھٹکے/نمی کی مزاحمت کے ساتھ آؤٹ ڈور IOT کے لئے بنایا گیا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

چھوٹے بیچ ٹرائل آرڈرز اور کسٹم فرم ویئر/انٹرفیس ڈیزائنوں کی حمایت کرتے ہوئے ، چین ٹیانفو ٹی ایف ٹی ایل سی ڈی اسکرین ماڈیول فیکٹری ، سمارٹ کنٹرولز/پورٹیبل آلات میں ہموار انضمام کو یقینی بناتا ہے ، جس کی حمایت 12 ماہ کی وارنٹی ہے۔

ٹیانفو 2.8 '8 بٹ اسٹینڈرڈ ٹی این ٹی ایف ٹی ایل سی ڈی اسکرین ماڈیول اسٹاک کی خصوصیات میں

1. انڈسٹریل گریڈ استحکام

90 ٪ نمی کی مزاحمت کے ساتھ -20 ° C سے +70 ° C میں کام کرتا ہے اور تھرمل جھٹکا ٹیسٹ (-20 ° C ↔70 ° C) سے بچ جاتا ہے ، جو آٹوموٹو ، آؤٹ ڈور اور سخت صنعتی ماحول میں وشوسنییتا کو یقینی بناتا ہے۔

2. ملٹی-انٹرفیس لچک

ہموار انضمام اور ترقی کے وقت کو کم کرنے کے ل 8 8 بٹ متوازی ، ایس پی آئی ، اور سیریل انٹرفیس کی حمایت کرتا ہے ، جو متنوع ایم سی یو کے ساتھ مطابقت رکھتا ہے۔

3. اعلی کارکردگی کا مظاہرہ

240 × 320 ریزولوشن 262K رنگوں ، 500: 1 اس کے برعکس تناسب ، اور متحرک ایپلی کیشنز میں کرکرا بصریوں کے لئے 16 ایم ایس ردعمل کا وقت۔

4. بجلی کی کارکردگی کو بہتر بنائیں

وسیع وولٹیج ان پٹ (2.5–3.6V) اور توانائی سے بچنے والے 4-LED بیک لائٹ (3.2V @80mA ، 280 CD/m²) چمک کے سمجھوتہ کیے بغیر بجلی کی کھپت کو کم سے کم کریں۔

tianfu اپنی مرضی کے مطابق 2.8 '8 بٹ اسٹینڈرڈ TN TFT LCD اسکرین ماڈیول کی تصریح

ڈسپلے کی قسم	2.8 "TFT-LCD (عام طور پر سفید ، transmissive)
قرارداد	240 × 320 پکسلز (گرافک ڈاٹ میٹرکس)
فعال علاقہ	43.20 ملی میٹر (ڈبلیو) × 57.60 ملی میٹر (h)
ڈرائیور آئی سی	st7789v
منطق وولٹیج (وی سی سی)	2.5–3.6V (ٹائپ۔ 3.3V)
ان پٹ وولٹیج (مرضی/vih)	کم: GND - 0.2 × VCC / اعلی: 0.8 × VCC - VC
بیک لائٹ کنفیگریشن	متوازی (80ma 3.2V) میں 4 سفید ایل ای ڈی
بیک لائٹ چمک	250–300 CD/m² (ٹائپ. 280 CD/m²)
خاکہ طول و عرض	50.0 ملی میٹر (ڈبلیو) × 69.20 ملی میٹر (h) × 2.9 ملی میٹر (ٹی)
آپریٹنگ درجہ حرارت	-20 ° C سے +70 ° C (90 ٪ RH زیادہ سے زیادہ)
اسٹوریج کا درجہ حرارت	-30 ° C سے +80 ° C (80 ٪ RH زیادہ سے زیادہ)
اس کے برعکس تناسب	500: 1 (عام)
جواب کا وقت	16 ملی میٹر (عام)
زاویہ دیکھنا	- افقی: ± 45 ° (CR≥10) - عمودی (اوپر/نیچے): 50 °/20 ° (cr≥10)
رنگین گیموت (CIE 1931)	سفید: (0.301x ، 0.337y) سرخ: (0.621x ، 0.332y) گرین: (0.294x ، 0.577y) بلیو: (0.141x ، 0.157y)
ٹرانسمیٹینس	6.4 ٪ (عام)
انٹرفیس کی قسم	- 8 بٹ ایم سی یو متوازی (8080 ٹائمنگ) -3 لائن 9 بٹ سیریل -2-ڈیٹا لین سیریل -4 لائن 8 بٹ سیریل

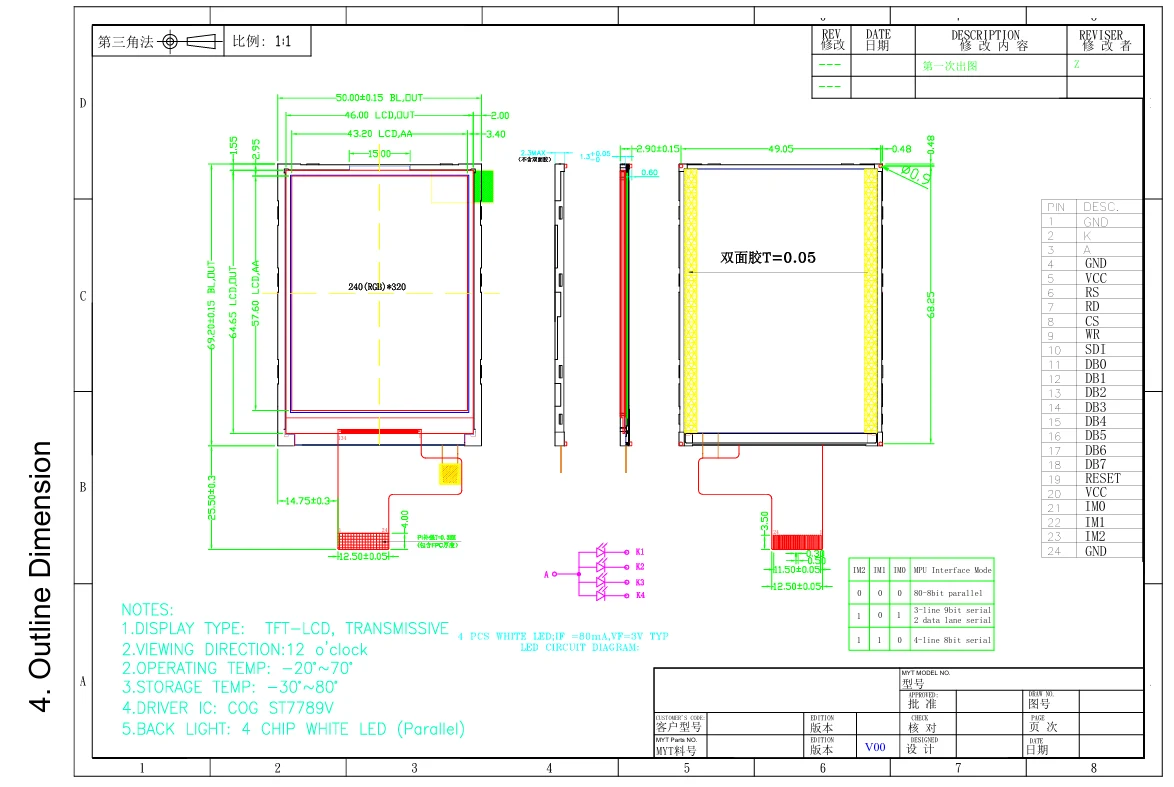

tianfu 2.8 '8 بٹ اسٹینڈرڈ TN TFT LCD اسکرین ماڈیول کی تفصیلات

tianfu معیاری TN TFT LCD اسکرین ماڈیول ایپلی کیشن

ٹیانفو کا اہم وقت

معیاری مصنوعات		اپنی مرضی کے مطابق مصنوعات
آرڈر کی مقدار	ترسیل کا وقت	حسب ضرورت کی قسم	ترسیل کا وقت
1-30 پی سی	فورا	جنرل	5-8 ہفتوں
31-100 پی سی	1 ہفتہ	ایف پی سی	4 ہفتوں
101-500 پی سی	1-2 ہفتوں	سی ٹی پی	6 ہفتوں
501-1000 پی سی	2-5 ہفتوں	B/L	6 ہفتوں
1001-5000 پی سی	4-5 ہفتوں	ڈرائیور بورڈ	8 ہفتوں
5000+ پی سی	5-7 ہفتوں	LCD پینل	16 ہفتوں
