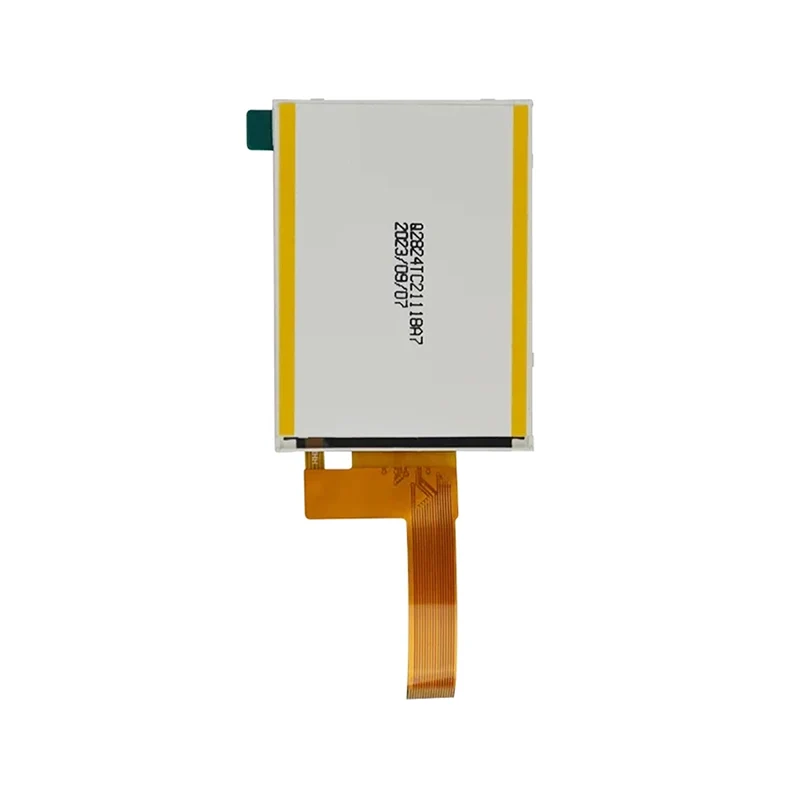

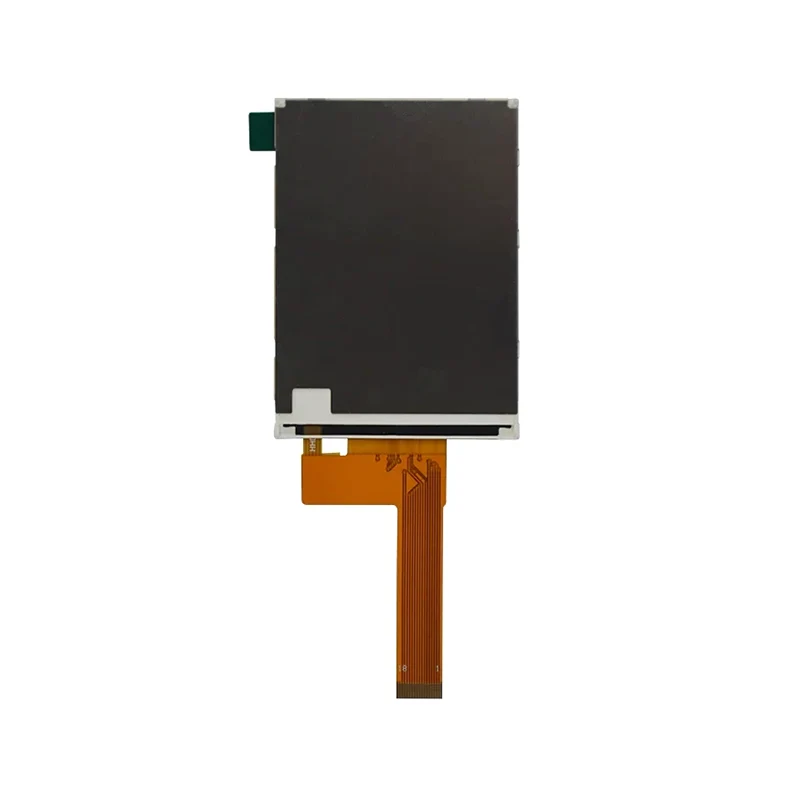

2.8 'عام طور پر سیاہ IPS TFT LCD اسکرین ماڈیول

انتہائی ماحول کے لئے بنایا گیا ، ٹیانفو 2.8 'عام طور پر سیاہ IPS TFT LCD اسکرین ماڈیول 1200: 1 برعکس اور 80 ° دیکھنے والے زاویوں کے ساتھ 262K رنگ فراہم کرتا ہے۔ -40 ° C سے +85 ° C (اسٹوریج: -55 ° C سے +110 ° C) میں کام کرتا ہے اور تھرمل جھٹکا ٹیسٹ (-30 ° C ↔80 ° C) سے بچتا ہے۔ ہموار ایم سی یو انضمام کے لئے 4-led بیک لائٹ (3.2V 80MA) اور 4-تار SPI انٹرفیس کی خصوصیات ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

کومپیکٹ 50.0 × 69.20 × 2.4 ملی میٹر ڈیزائن ، 2.8 'عام طور پر سیاہ IPS TFT LCD اسکرین ماڈیول آٹوموٹو HMI ، صنعتی کنٹرولز ، اور ناہموار IOT ایپلی کیشنز کے لئے مثالی ہے جس میں کرکرا بصری اور تمام موسم کی وشوسنییتا کی ضرورت ہوتی ہے۔

چھوٹے بیچ ٹرائل آرڈرز اور کسٹم فرم ویئر/انٹرفیس ڈیزائنوں کی حمایت کرتے ہوئے ، آئی پی ایس ٹی ایف ٹی ایل سی ڈی اسکرین ماڈیول مینوفیکچر ، ٹیانفو سمارٹ کنٹرولز/پورٹیبل آلات میں ہموار انضمام کو یقینی بناتا ہے ، جس میں 12 ماہ کی وارنٹی کی حمایت کی جاتی ہے۔

Tianfu 2.8 'عام طور پر سیاہ IPS TFT LCD اسکرین ماڈیول اسٹاک کی خصوصیات میں

1. انڈسٹریل گریڈ استحکام

آٹوموٹو ڈیش بورڈز اور آؤٹ ڈور آئی او ٹی ڈیوائسز جیسے سخت ماحول میں وشوسنییتا کو یقینی بناتے ہوئے ، -40 ° C سے +85 ° C میں چلاتا ہے اور تھرمل جھٹکا ٹیسٹ (-30 ° C ↔80 ° C) سے بچ جاتا ہے۔

2. اعلی کے برعکس بصری کارکردگی

میڈیکل یا صنعتی آلات میں تنقیدی ڈسپلے کے لئے مثالی ، عین سی آئی آئی 1931 رنگین انشانکن (جیسے 0.655x/0.335y پر سرخ) کے ساتھ 1200: 1 برعکس تناسب اور 80 ° دیکھنے کے زاویوں کو فراہم کرتا ہے۔

3. 4-تار SPI کے ساتھ انضمام کی تشکیل

پہلے سے تشکیل شدہ کنٹرول پن (D/C ، CS ، RESET) اور 2.5–3.3V منطق وولٹیج کم لاگت والے MCUs کے ساتھ مطابقت رکھنے والے ، ترقی کے وقت اور بجلی کی کھپت کو کم کرتے ہیں۔

4. انرجی-موثر بیک لائٹ ڈیزائن

4 متوازی سفید ایل ای ڈی (3.2V @80mA) کم طاقت والے پورٹیبل ڈیوائسز کے ل optim بہتر شکل میں 4.8 ٪ ٹرانسمیٹینس تک یکساں چمک فراہم کرتے ہیں۔

tianfu اپنی مرضی کے مطابق 2.8 'عام طور پر سیاہ IPS TFT LCD اسکرین ماڈیول کی تصریح

ڈسپلے کی قسم	2.8 "TFT-LCD (عام طور پر سیاہ ، transmissive)
قرارداد	240 × 320 پکسلز (گرافک ڈاٹ میٹرکس)
فعال علاقہ	43.20 ملی میٹر (ڈبلیو) × 57.60 ملی میٹر (h)
ڈرائیور آئی سی	st7789t3
بجلی کی وضاحتیں
منطق وولٹیج (وی سی سی)	2.5–3.3V (ٹائپ۔ 2.8V)
ان پٹ وولٹیج (مرضی/vih)	کم: GND - 0.3 × VCC / اعلی: 0.7 × VCC - VCC
بیک لائٹ کنفیگریشن	متوازی میں 4 سفید ایل ای ڈی (3.2V @80ma)
بیک لائٹ چمک	4.8 ٪ ٹرانسمیٹینس (عام)
مکینیکل اور ماحولیاتی
خاکہ طول و عرض	50.0 ملی میٹر (ڈبلیو) × 69.20 ملی میٹر (h) × 2.4 ملی میٹر (ٹی)
آپریٹنگ درجہ حرارت	-40 ° C سے +85 ° C
اسٹوریج کا درجہ حرارت	-55 ° C سے +110 ° C
آپٹیکل کارکردگی
اس کے برعکس تناسب	1200: 1 (عام)
جواب کا وقت	30 ملی میٹر (عام)
زاویہ دیکھنا	80 ° (افقی اور عمودی ، CR≥10)
رنگین گیموت (CIE 1931)	سفید: (0.305–0.311x ، 0.336–0.342y) سرخ: (0.655–0.661x ، 0.335–0.341y) گرین: (0.259–0.265x ، 0.597–0.603y) بلیو: (0.131–0.137x ، 0.134–0.140y)

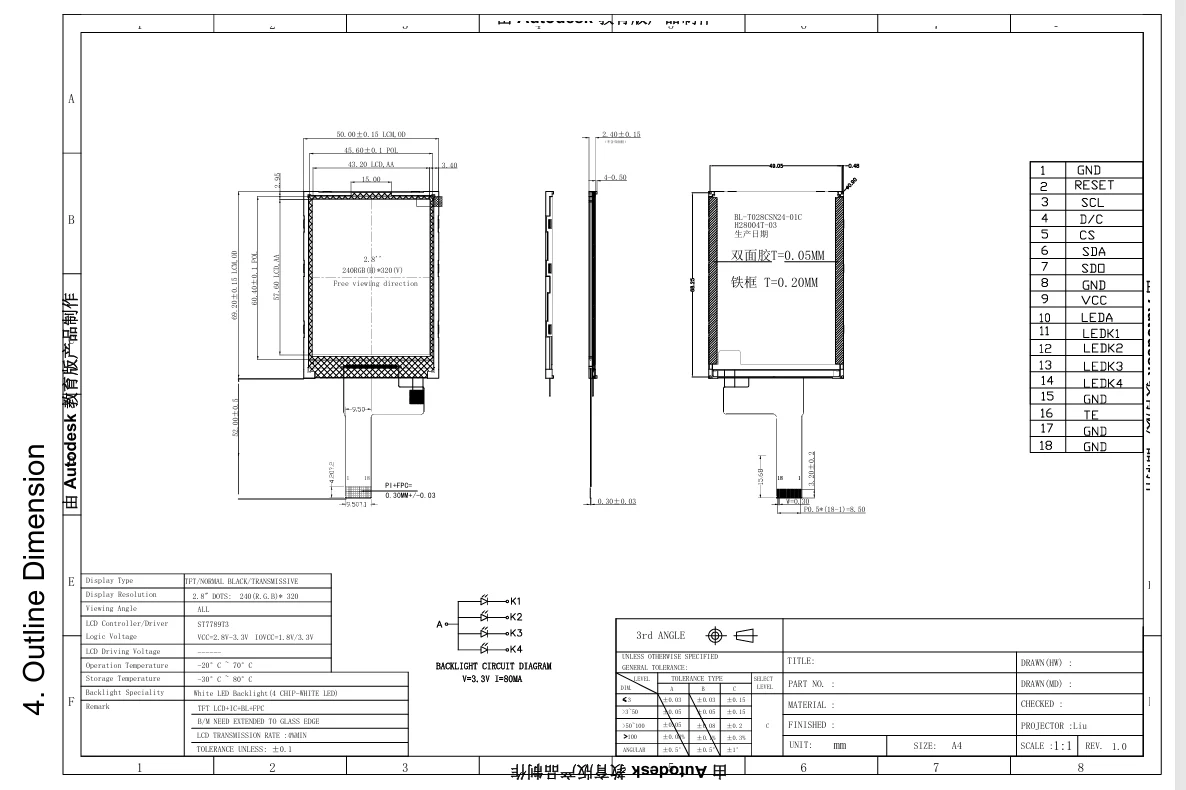

tianfu 2.8 'عام طور پر سیاہ IPS TFT LCD اسکرین ماڈیول کی تفصیلات

tianfu 2.8 'IPS TFT LCD اسکرین ماڈیول ایپلی کیشن

ٹیانفو کا اہم وقت

معیاری مصنوعات		اپنی مرضی کے مطابق مصنوعات
آرڈر کی مقدار	ترسیل کا وقت	حسب ضرورت کی قسم	ترسیل کا وقت
1-30 پی سی	فورا	جنرل	5-8 ہفتوں
31-100 پی سی	1 ہفتہ	ایف پی سی	4 ہفتوں
101-500 پی سی	1-2 ہفتوں	سی ٹی پی	6 ہفتوں
501-1000 پی سی	2-5 ہفتوں	B/L	6 ہفتوں
1001-5000 پی سی	4-5 ہفتوں	ڈرائیور بورڈ	8 ہفتوں
5000+ پی سی	5-7 ہفتوں	LCD پینل	16 ہفتوں
