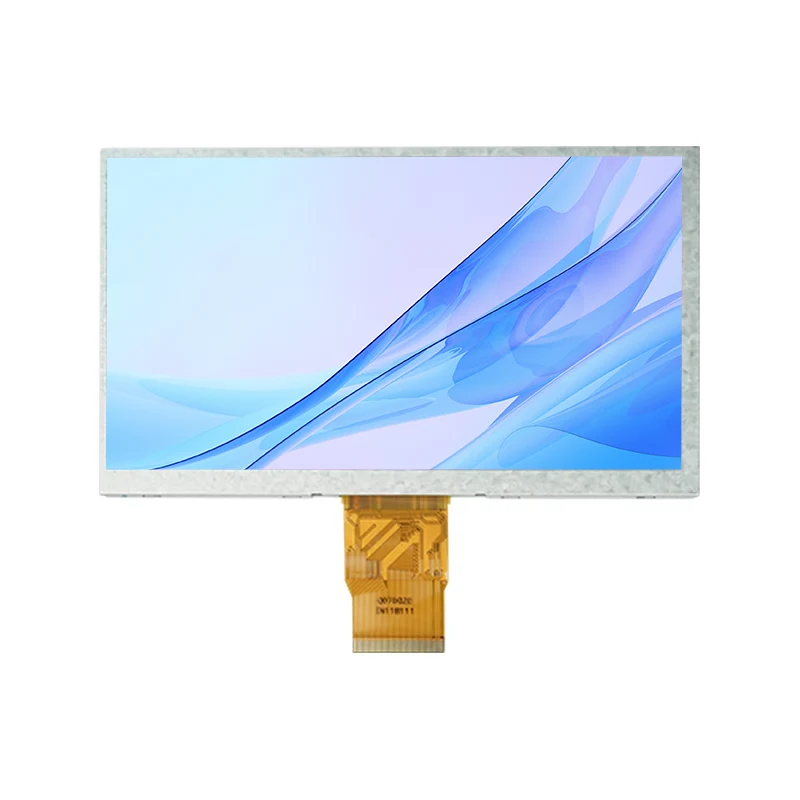

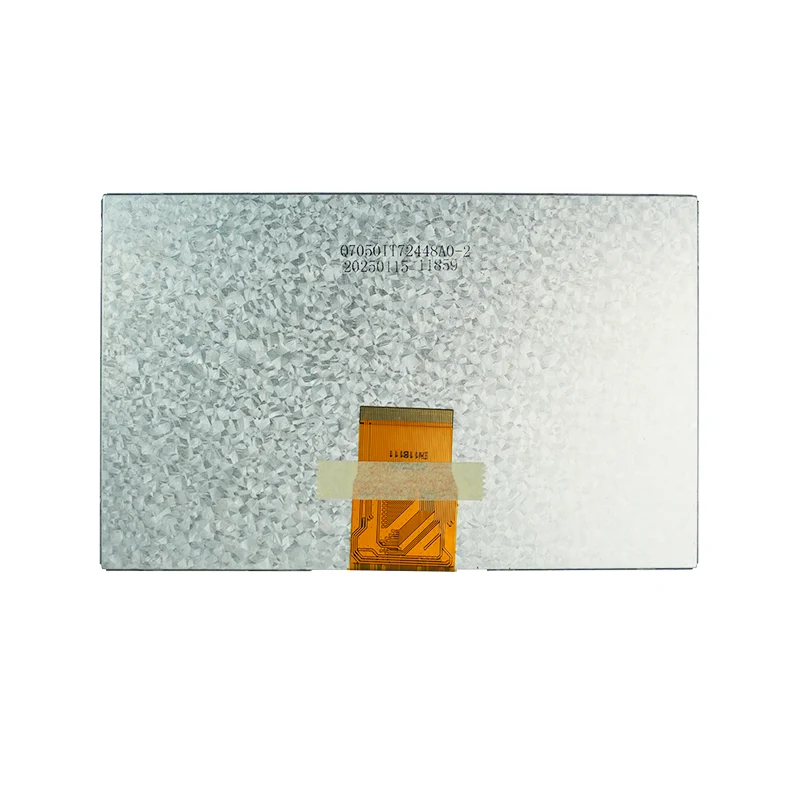

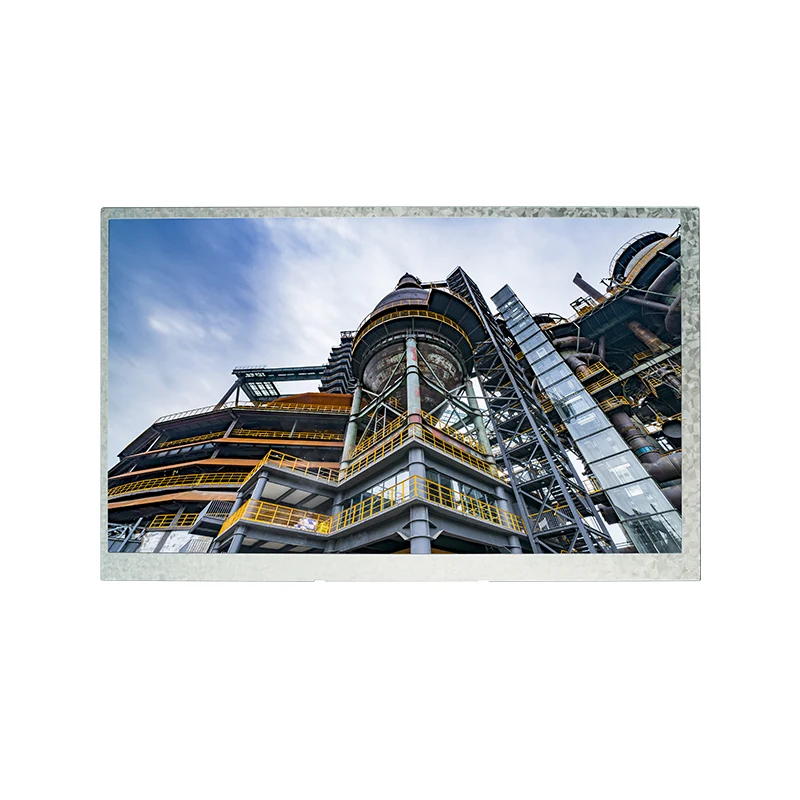

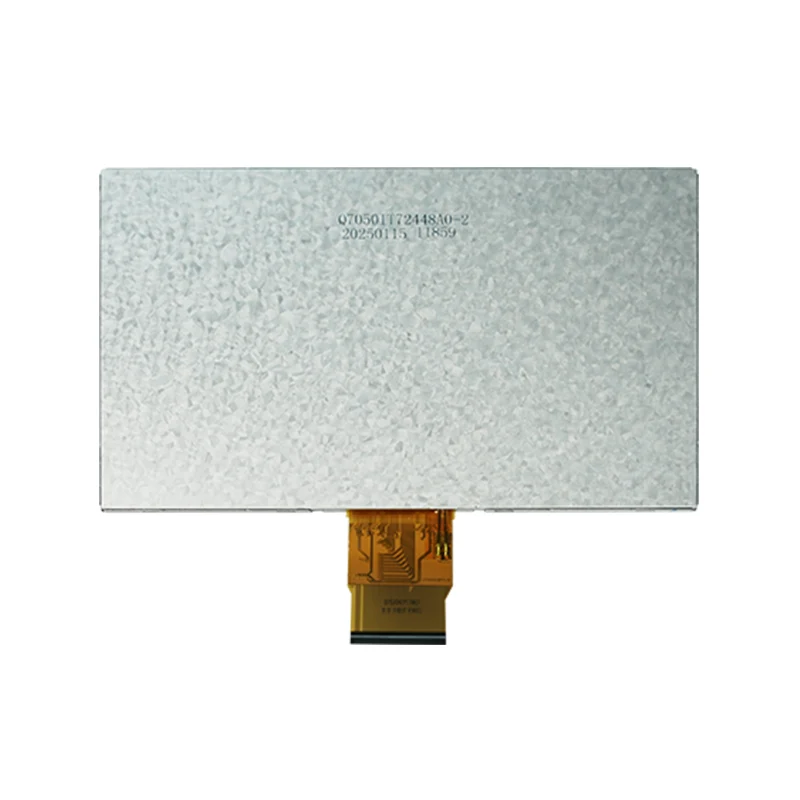

7.0' مفت دیکھنے کا زاویہ رنگ TFT LCD ڈسپلے ماڈیول

Tianfu کے ساتھ، چینی LCD مینوفیکچرنگ کا بہترین تجربہ کریں: اعلیٰ معیار، سستا، حسب ضرورت۔ 7.0' فری ویونگ اینگل کلر TFT LCD ڈسپلے ماڈیول: 1024×600 ریزولوشن، 450cd/m² چمک، اور واضح وضاحت کے لیے 800:1 کنٹراسٹ۔ ناہموار اینٹی چکاچوند کوٹنگ (2H/3H)، -20°C سے +70°C آپریشن، اور 80° دیکھنے کے زاویہ۔ 25ms جواب، 24 بٹ رنگ، TTL RGB انٹرفیس۔ صنعتی استحکام کے لئے RoHS سے تصدیق شدہ۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

درخواست:

1. صنعتی آٹومیشن کنٹرول انٹرفیس: فیکٹری مشینری، PLC کنٹرول پینلز، اور HMI (ہیومن مشین انٹرفیس) سسٹمز کے لیے موزوں۔

2. آؤٹ ڈور پورٹیبل ڈیوائسز: جیسے ہینڈ ہیلڈ ٹرمینلز، سروے کرنے والے آلات، اور آؤٹ ڈور ٹیسٹنگ کا سامان۔

3۔میڈیکل ڈیوائس دکھاتا ہے: بھروسے کی سخت ضروریات کو پورا کرنا۔

4.ٹرانسپورٹیشن سسٹم: گاڑی میں ڈسپلے، نیویگیشن سسٹم، اور لاجسٹک ٹرمینلز۔

5. سمارٹ ہوم کنٹرول پینلز: مرکزی کنٹرول سسٹم اور سیکیورٹی مانیٹرنگ ڈسپلے۔

6. خوردہ اور فوڈ سروس ٹرمینلز: POS سسٹمز، سیلف آرڈرنگ کیوسک، اور معلوماتی انکوائری مشینیں۔

آئٹم کی خصوصیات:

7.0' فری ویونگ اینگل کلر TFT LCD ڈسپلے ماڈیول ایک عام صارف کے درجے کا پینل نہیں ہے، بلکہ صنعتی ایپلی کیشنز کے لیے موزوں ہے جو مسلسل آپریشن، متغیر ماحول، اور اعلی وشوسنییتا کا مطالبہ کرتا ہے۔ اس کا اینٹی چکاچوند علاج، وسیع آپریٹنگ درجہ حرارت کی حد، اور ناہموار ڈیزائن مضبوط روشنی، انتہائی درجہ حرارت، یا کمپن کے حالات میں بھی مستحکم اور قابل اعتماد ڈسپلے کارکردگی کو یقینی بناتا ہے۔

Tianfu 7.0' مفت دیکھنے کا زاویہ رنگ TFT LCD ڈسپلے ماڈیول کی تفصیلات

بنیادی وضاحتیں
ڈسپلے سائز	7.0 انچ IPS TFT-LCD
قرارداد	1024×RGB×600 (WVGA)
پکسل پچ	0.1506(H) × 0.1432(V) ملی میٹر
ایکٹو ایریا	154.21(H) × 85.92(V) ملی میٹر

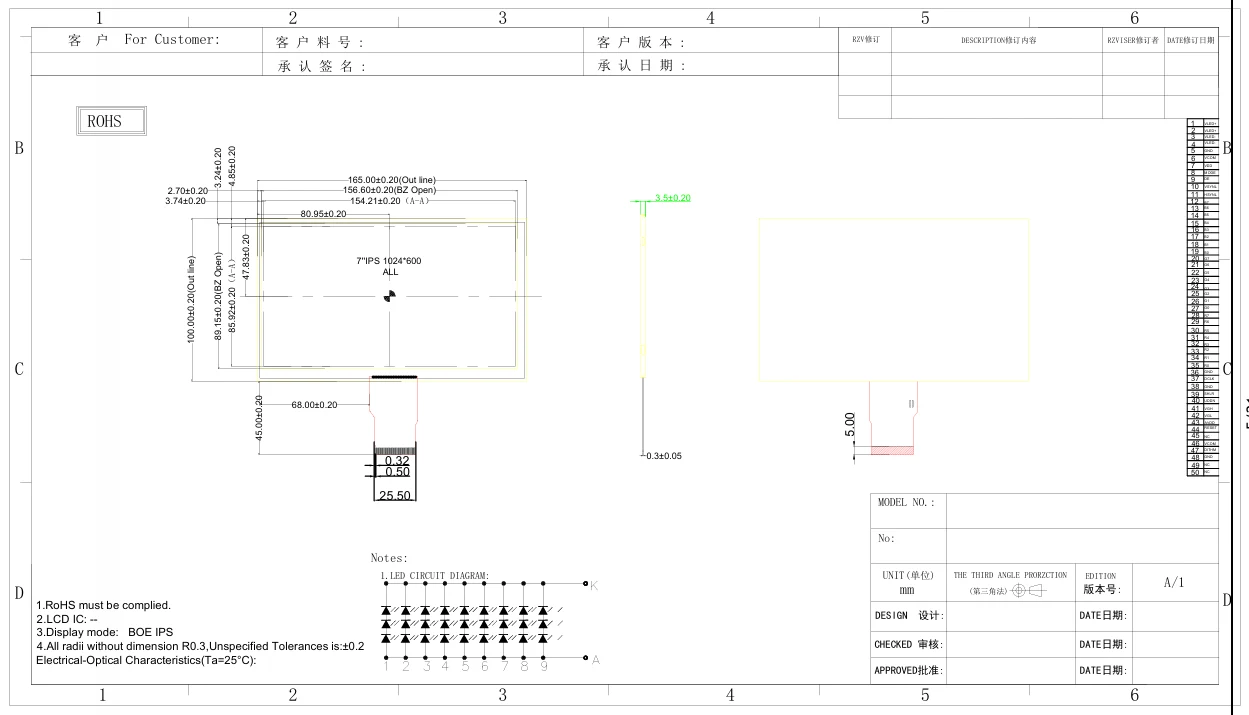

خاکہ کے طول و عرض	165(W) × 100(H) × 3.5(D) ملی میٹر
ڈسپلے موڈ	عام طور پر سیاہ (IPS ٹیکنالوجی)
انٹرفیس	TTL متوازی RGB (50-pin FPC)
سطح کا علاج	اینٹی چکاچوند (2H/3H ہارڈ کوٹنگ)

برقی خصوصیات
ڈیجیٹل سپلائی وولٹیج (VDD)	3.3V (3.0–3.6V)
اینالاگ سپلائی وولٹیج (AVDD)	9.6V (9.4–9.8V)
TFT گیٹ وولٹیج (VGH/VGL)	18V (17–19V) / -6V (-7–-5V)
موجودہ کھپت (قسم)	VDD: 30mA، AVDD: 35mA، VGH: 0.5mA، VGL: 1mA
بیک لائٹ وولٹیج/کرنٹ	9.6V (8.4–10.6V) / 180mA (27 LEDs)
آپریٹنگ درجہ حرارت	-20°C سے +70°C
اسٹوریج کا درجہ حرارت	-30°C سے +80°C

آپٹیکل خصوصیات
روشنی (قسم)	450 cd/m² (سینٹر پوائنٹ)
تضاد کا تناسب (قسم)	800:1 (0° دیکھنے کا زاویہ)
رسپانس ٹائم (قسم)	25 ملی میٹر ( عروج + زوال)
دیکھنے کا زاویہ (H/V)	80°/80° (CR > 10)
کلر گامٹ (NTSC)	50%
رنگت (سفید)	x: 0.230–0.330، y: 0.260–0.360

انٹرفیس اور کنٹرول
کنیکٹر کی قسم	Hirose FH12A-50S-0.55H (50-pin FPC)
ڈیٹا ان پٹ	8 بٹ آر جی بی (24 بٹ رنگ کی گہرائی)
مطابقت پذیری کے موڈز	DE موڈ (پہلے سے طے شدہ) / HS/VS موڈ
اسکین ڈائریکشن کنٹرول	L/R (بائیں/دائیں شفٹ) / UPDN (اوپر/نیچے سکین)
Dithering حمایت	8 بٹ (H) یا 6 بٹ (L) ریزولوشن

Tianfu 7.0' مفت دیکھنے کا زاویہ رنگ TFT LCD ڈسپلے ماڈیول کی تفصیلات

مسابقتی فوائد: ہمارے صنعتی ڈسپلے کا انتخاب کیوں کریں؟

خصوصیات	ہماری آئٹم	معیاری صنعتی ڈسپلے اسکرین	کنزیومر گریڈ ڈسپلے
چمک	450 cd/m²	250-350 cd/m²	200-300 cd/m²
آپریٹنگ درجہ حرارت	-20°C~~ +70°C	0°C ~~ +50°C	0°C~~ +40°C
دیکھنے کے زاویہ ٹیکنالوجی	آئی پی ایس	عام طور پر TN یا VA پینلز	بہت سے، لیکن چند صنعتی درجے کے ہیں۔
سطح کا علاج	پروفیشنل اینٹی چکاچوند ہارڈ کوٹنگ	معیاری کوٹنگ یا Uncoated	چمکدار یا معیاری علاج
رنگ کی مطابقت	سخت وائٹ پوائنٹ کلر کوآرڈینیٹ کنٹرول	عام طور پر بڑی رواداری کے ساتھ	صنعتی مستقل مزاجی پر توجہ نہیں دیتا
کنکشن کی وشوسنییتا	ہیروز پروفیشنل کنیکٹر	عام کنیکٹر	کنزیومر گریڈ کنیکٹر
ٹیکنیکل سپورٹ	پیشہ ورانہ صنعتی ایپلی کیشن سپورٹ	لمیٹڈ ٹیکنیکل سپورٹ	کوئی صنعتی تکنیکی مدد نہیں ہے۔

پانچ بنیادی فوائد

1. اعلیٰ پڑھنے کی اہلیت

● 450 nits زیادہ چمک، بیرونی اور اعلی محیطی روشنی والے ماحول کے لیے مثالی۔

● محیطی روشنی کی مداخلت کو کم کرنے کے لیے اینٹی چکاچوند سخت کوٹنگ

تیز، واضح متن اور گرافکس کے لیے 800:1 ہائی کنٹراسٹ تناسب

2. صنعتی گریڈ کی وشوسنییتا

● سخت ماحول کے لیے وسیع آپریٹنگ درجہ حرارت کی حد (-20°C سے +70°C)

● تھرمل بوجھ کو کم کرنے اور سروس کی زندگی کو بڑھانے کے لیے کم پاور ڈیزائن

● طویل مدتی مستحکم آپریشن کے لیے صنعتی گریڈ کے اجزاء اور کنیکٹر

3. مسلسل دیکھنے کی کارکردگی

● IPS ٹیکنالوجی 80°/80° وسیع دیکھنے کے زاویے فراہم کرتی ہے۔

● کسی بھی زاویے سے کم سے کم رنگ اور چمک کی تبدیلی

● ملٹی اینگل ویونگ کی ضرورت والی تنصیبات کے لیے موزوں

4. آسان انضمام

● معیاری TTL RGB انٹرفیس، مین اسٹریم پروسیسرز کے ساتھ ہم آہنگ

● DE موڈ اور HS/VS سنک موڈز کو سپورٹ کرتا ہے۔

● لچکدار اسکین سمت کنٹرول

● تنصیب کی جگہ بچانے کے لیے جسمانی جہتوں کو کمپیکٹ کریں۔

5. لاگت کی تاثیر

● مناسب قیمت پر صنعتی گریڈ کی کارکردگی

● طویل زندگی کا ڈیزائن ملکیت کی کل لاگت کو کم کرتا ہے۔

● ڈسپلے کی ناکامی کی وجہ سے ڈاؤن ٹائم نقصانات کو کم کرتا ہے۔

ہمارا عزم

صنعتی ڈسپلے سلوشنز میں 16 سال کے تجربے کے ساتھ، ہم دنیا بھر میں 120 سے زیادہ صنعتی آلات بنانے والوں کو ڈسپلے ماڈیول فراہم کرتے ہیں۔ ہماری مصنوعات سخت کوالٹی کنٹرول اور قابل اعتماد جانچ سے گزرتی ہیں تاکہ یہ یقینی بنایا جا سکے کہ ہر پینل صنعتی ایپلی کیشنز کی ضروریات کو پورا کرتا ہے۔

1. کوالٹی کنٹرول سسٹم

● مکمل عمل کی جانچ: خام مال سے لے کر تیار مصنوعات تک 37 معیار کی جانچ

● جانچ میں جلنا: ہر بیچ کے بے ترتیب نمونے 72 گھنٹے کے اعلی درجہ حرارت اور زیادہ نمی کے ٹیسٹ میں جلتے ہیں۔

● درجہ حرارت سائیکلنگ کی جانچ: وسیع درجہ حرارت کی کارکردگی کی توثیق کرتا ہے۔

● وائبریشن ٹیسٹنگ: نقل و حمل اور آپریشن کے دوران وشوسنییتا کی نقل کرتا ہے۔

2. کسٹمر کی تعریف

"ہم نے اس 7.0' فری ویونگ اینگل کلر TFT LCD ڈسپلے ماڈیول کو 3 سالوں سے اپنی وینڈنگ مشینوں میں استعمال کیا ہے، اسے 5,000 سے زیادہ یونٹوں میں انسٹال کیا ہے، جس کی ناکامی کی شرح 0.1% سے کم ہے۔ یہاں تک کہ براہ راست بیرونی سورج کی روشنی میں بھی مواد واضح طور پر نظر آتا ہے۔ — ایک سمارٹ ریٹیل آلات بنانے والا

3. صنعتی سرٹیفیکیشن اور تعمیل

● RoHS ماحولیاتی معیارات کے مطابق

● ISO 9001 کوالٹی مینجمنٹ سسٹم تصدیق شدہ

● مخالف جامد ڈیزائن (ESD تحفظ)

● کسٹمر کی درخواست پر متعلقہ تعمیل دستاویزات دستیاب ہیں۔

ہماری سروس:

ہم پروجیکٹ کی ترقی کے مرحلے کے دوران نمونوں کی جانچ کی اہمیت کو سمجھتے ہیں:

1. نمونہ درخواست:

● رجسٹرڈ کاروباری صارفین 1-2 نمونوں کے لیے درخواست دے سکتے ہیں۔

● نمونہ کی قیمت: سرکاری آرڈر کی قیمت کا 70%

● نمونہ شپنگ: تصدیق کے بعد 24 گھنٹے کے اندر بھیج دیا گیا۔

2. نمونہ تکنیکی معاونت:

● مفت انٹرفیس کی وضاحتیں اور ڈرائیور گائیڈز

● بنیادی ڈیبگنگ سپورٹ

● تجویز کردہ مماثل ڈرائیور بورڈز اور کیبلز

3. ٹیسٹنگ اور توثیق کی معاونت

● مفت: آپٹیکل ٹیسٹ رپورٹس (چمک، رنگت، یکسانیت)

● دستیاب: درجہ حرارت ٹیسٹ کا ڈیٹا، قابل اعتماد ٹیسٹ رپورٹس

● حسب ضرورت جانچ: مخصوص گاہک کی ضروریات کے مطابق خصوصی جانچ کی جا سکتی ہے۔

● درخواست سے متعلق مشاورت: ہمارے انجینئر انضمام کی سفارشات فراہم کر سکتے ہیں۔

4. وارنٹی پالیسی

● معیاری وارنٹی: 12 ماہ کی وارنٹی (وصول کی تاریخ سے)

● وارنٹی کوریج: مادی نقائص اور کاریگری کے نقائص کا احاطہ کرتا ہے۔

● وارنٹی رسپانس: کوالٹی فیڈ بیک موصول ہونے کے بعد 24 گھنٹے کے اندر جواب دیں۔

● مرمت یا تبدیلی: معیار کے مسائل کی تصدیق شدہ مصنوعات کے لیے، ہم راؤنڈ ٹرپ شپنگ کے اخراجات کو پورا کرتے ہیں

5. واپسی اور تبادلے کے قواعد

● معائنہ کا دورانیہ: سامان کی وصولی کے 7 دنوں کے اندر ظاہری شکل اور معیار پر اعتراضات اٹھائے جا سکتے ہیں

● معیار کے مسائل: اگر مصنوعات کے معیار کے مسائل کی تصدیق ہو جاتی ہے، تو ہم واپسی اور تبادلے کے تمام اخراجات کو پورا کرتے ہیں۔

● غلط یا غائب اشیاء: ہم غلطی کو درست کرنے کے لیے تمام اخراجات پورا کرتے ہیں۔

● غیر معیاری واپسی: غیر استعمال شدہ مصنوعات کو رسید کے 30 دنوں کے اندر واپس کیا جا سکتا ہے۔ صارف راؤنڈ ٹرپ شپنگ اور 10% ری پیکجنگ فیس کے لیے ذمہ دار ہے۔

6. بلک آرڈر سپورٹ

● کم از کم آرڈر کی مقدار (MOQ): 100 ٹکڑے (دیگر ماڈلز کے ساتھ ملایا جا سکتا ہے)

● لیڈ ٹائم: معیاری مصنوعات کے لیے 7-10 کام کے دن؛ بلک آرڈرز کے لیے 3–4 ہفتے

● حسب ضرورت خدمات: گلاس حسب ضرورت، ایف پی سی حسب ضرورت، بیک لائٹ ایڈجسٹمنٹ، وغیرہ۔

● طویل مدتی فراہمی کا عزم: صنعتی مصنوعات کے لیے طویل مدتی فراہمی کی گارنٹی، کم از کم 5 سال کی دستیابی کی مدت کے ساتھ
