9.0' ٹرانسمیسیو کلر TFT LCD ڈسپلے ماڈیول

Tianfu 24-bit RGB انٹرفیس اور COG ٹیکنالوجی کے ساتھ ایک ناہموار 9.0" 800x480 HMI TFT LCD وائڈ اسکرین ماڈیول پیش کرتا ہے۔ انڈور انڈسٹریل/میڈیکل آٹومیشن کے لیے مثالی، یہ کسٹم FPCs کو سپورٹ کرتا ہے، -20°C سے 70°C تک کام کرتا ہے، اور اس میں ایک جنگی 1-2-2 شامل ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

کلیدی فوائد - یہ ماڈیول آپ کی درخواست میں کیوں فٹ بیٹھتا ہے۔

📐اعلی قرارداد کی وضاحت:800×480 RGB-سٹرائپ پکسلز پیشہ ورانہ HMI انٹرفیس کے لیے تیز متن اور گرافکس فراہم کرتے ہیں۔

🌡️انتہائی درجہ حرارت کی حد:-20℃ سے 70℃ تک کام کرتا ہے — غیر گرم فیکٹریوں، آؤٹ ڈور کیوسک، اور کولڈ اسٹوریج کے ماحول میں قابل اعتماد۔

🔌ہموار انضمام:24 بٹ متوازی RGB انٹرفیس اور COG (Chip-on-Glass) ڈیزائن ہارڈویئر لے آؤٹ کو آسان بناتا ہے اور سسٹم کا سائز کم کرتا ہے۔

💡لانگ لائف بیک لائٹ:20,000 گھنٹے کی ایل ای ڈی لائف ٹائم دیکھ بھال کو کم کرتی ہے۔ 120 cd/m² luminance بہترین پڑھنے کی اہلیت کو یقینی بناتا ہے۔

⚡ مستحکم پاور ڈیزائن:وسیع وولٹیج رواداری (DVDD 2.8–3.6V، AVDD 9.4–9.8V) مختلف پاور سسٹمز کے ساتھ مطابقت کو یقینی بناتی ہے۔

🛠️حسب ضرورت تیار:چھوٹے بیچ کے ٹرائل آرڈرز قبول کر لیے گئے۔ آپ کی ضروریات کو پورا کرنے کے لیے حسب ضرورت FPC، بیک لائٹ، ٹچ پینل، اور فرم ویئر۔

تکنیکی وضاحتیں

بنیادی وضاحتیں
ڈسپلے سائز	9.0 انچ a-Si TFT-LCD (ٹرانسمیسیو)
قرارداد	800(RGB) × 480 پکسلز (RGB-سٹرائپ)
دیکھنے کی سمت	6 بجے
ڈسپلے موڈ	نارمل وائٹ ٹی این
انٹرفیس	24 بٹ متوازی آر جی بی (ایم پی یو انٹرفیس)
پاور نردجیکرن
ڈیجیٹل سپلائی وولٹیج (DVDD)	3.0 V (Min) - 3.3 V (Typ) - 3.6 V (زیادہ سے زیادہ)
اینالاگ سپلائی وولٹیج (AVDD)	9.4 V (کم سے کم) - 9.6 V (Typ) - 9.8 V (زیادہ سے زیادہ)
گیٹ آن وولٹیج (VGH)	17 V (Min) - 18 V (Typ) - 19 V (زیادہ سے زیادہ)
گیٹ آف وولٹیج (VGL)	-6.6 V (Min) - -6 V (Typ) - -5.4 V (زیادہ سے زیادہ)
VCOM وولٹیج	3.7 V (Typ)
بیک لائٹ نردجیکرن
ایل ای ڈی کی ترتیب	سفید LED × 18 (3×6 صف)
کل ایل ای ڈی کرنٹ	120 ایم اے (20 ایم اے × 6)
ایل ای ڈی فارورڈ وولٹیج (VL)	9.0 V (Typ) - 9.9 V (زیادہ سے زیادہ)
ایل ای ڈی برائٹ	≥3000 cd/m²
LCM روشنی	120 cd/m² (Typ)
ایل ای ڈی لائف ٹائم	≥20,000 گھنٹے
ماحولیاتی نردجیکرن
آپریٹنگ درجہ حرارت	-20.0℃ سے 70.0℃
اسٹوریج کا درجہ حرارت	-30.0℃ سے 80.0℃
وقت کی تفصیلات
DCLK تعدد	33.3 MHz (Typ) - 50 MHz (زیادہ سے زیادہ)
افقی کل مدت (th)	928 DCLK سائیکل
عمودی کل مدت (Tv)	525 افقی لکیریں۔
HS بیک پورچ (Thb)	88 DCLK سائیکل
VS بیک پورچ (Tvb)	32 افقی لکیریں۔

تفصیلات

درخواستیں اور کامیابی کی کہانیاں

یہ 9.0" HMI مربع TFT LCD ماڈیول کامیابی کے ساتھ تمام صنعتوں میں تعینات کیا گیا ہے جہاں وشوسنییتا اور وضاحت اہم ہے۔ ذیل میں عام استعمال کے معاملات اور حقیقی دنیا کی مثالیں ہیں۔

🏭صنعتی آٹومیشن - CNC مشین کنٹرول پینل

ایک یورپی مشینری بنانے والے نے اس ماڈیول کو اپنے CNC آپریٹر پینل میں ضم کیا۔ -20 ℃ سے 70 ℃ آپریٹنگ رینج غیر گرم فیکٹری کے ماحول میں قابل اعتماد کارکردگی کو یقینی بناتی ہے، جبکہ 24 بٹ RGB انٹرفیس نے اپنے موجودہ کنٹرولر سے کنکشن کو آسان بنا دیا ہے۔

🏥طبی سازوسامان - پورٹیبل مریض مانیٹر

ایک میڈیکل ڈیوائس اسٹارٹ اپ نے اس ماڈیول کو اپنے کمپیکٹ COG ڈیزائن اور مستحکم 120 cd/m² luminance کے لیے استعمال کیا، جس سے ہسپتال کی روشن سیٹنگز میں واضح ویوفارم ڈسپلے کو فعال کیا گیا۔ اپنی مرضی کے مطابق FPC موافقت نے ان کے پتلے انکلوژر کو فٹ کرنے میں مدد کی۔

🏠 ایسمارٹ ہوم - سنٹرل کنٹرول ہب

ایک سمارٹ ہوم انٹیگریٹر نے اس ماڈیول کو اس کی وسیع درجہ حرارت کی حد اور طویل بیک لائٹ لائف کے لیے منتخب کیا، جس سے یہ انڈور وال پینلز اور آؤٹ ڈور گیٹ انٹرکام دونوں کے لیے موزوں ہے۔ 20,000 گھنٹے کی ایل ای ڈی لائف نے طویل مدتی دیکھ بھال کے خدشات کو کم کردیا۔

📊آؤٹ ڈور کیوسک - ٹکٹنگ ٹرمینل

سٹوریج کا درجہ حرارت -30 ℃ تک اور -20 ℃ تک کام کرنے کے ساتھ، یہ ماڈیول بیرونی ٹکٹنگ کیوسک میں موسم سرما کے حالات سے بچ گیا۔ 800×480 ریزولوشن نے QR کوڈز اور لین دین کی معلومات کا واضح ڈسپلے فراہم کیا۔

سرٹیفیکیشن، کوالٹی ایشورنس اور ٹیکنیکل سپورٹ (FAQ)

سوال: تیانفو ڈسپلے کے پاس کون سے مینوفیکچرنگ سرٹیفیکیشن ہیں؟

A:Tianfu ڈسپلے ایک ISO 9001:2015 مصدقہ سہولت چلاتا ہے، ڈیزائن، بانڈنگ اور ڈیلیوری میں معیاری معیار کے انتظام کو یقینی بناتا ہے۔ تمام ماڈیولز RoHS اور REACH کے مطابق خام مال کا استعمال کرتے ہیں، جو کہ عالمی ماحولیاتی ضوابط سے مطابقت رکھتے ہیں۔

سوال: ہر پروڈکشن لاٹ پر کون سے مخصوص کوالٹی ٹیسٹ کیے جاتے ہیں؟

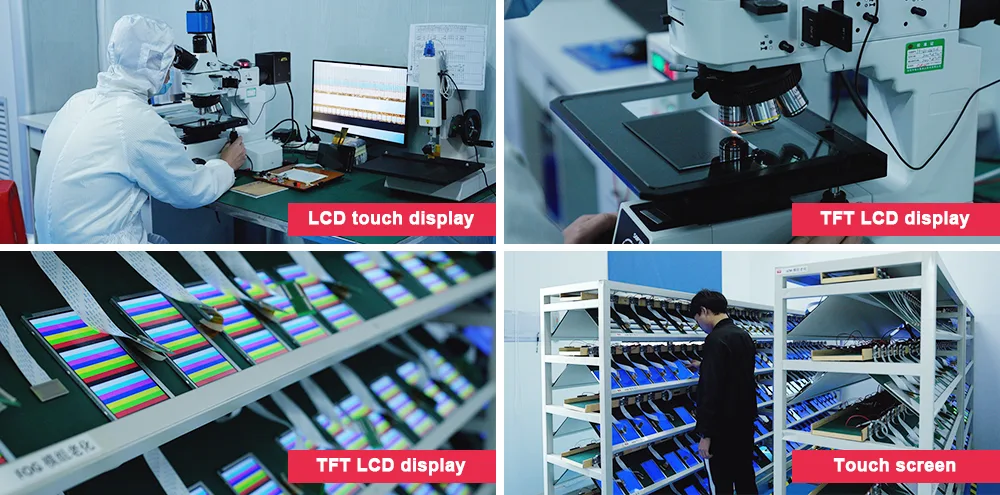

A:ہر بیچ سخت معائنہ کے ورک فلو سے گزرتا ہے، بشمول گلاس/ICs کے لیے انکمنگ کوالٹی کنٹرول (IQC)، خودکار COG/FOG بانڈنگ لائن الائنمنٹ کے لیے ان-پروسیس کوالٹی کنٹرول (IPQC)، اور 100% آؤٹ گوئنگ کوالٹی کنٹرول (OQC)۔ قابل اعتماد ٹیسٹ درجہ حرارت سائیکلنگ، نمی کے خلاف مزاحمت، کمپن، اور بیک لائٹ عمر بڑھنے کا احاطہ کرتے ہیں۔

سوال: کیا آپ ڈسپلے مینوفیکچرنگ بیچز کے لیے ٹریس ایبلٹی فراہم کرتے ہیں؟

A:جی ہاں ہر ماڈیول کو ایک ٹریک ایبل لاٹ کوڈ کے ساتھ سیریلائز کیا جاتا ہے جو اس کی صحیح اسمبلی کی تاریخ، کیمیکل بیچ، اور لیب ٹیسٹ لاگ میں نقش ہوتا ہے۔ یہ تیز رفتار 8D بنیادی وجہ تجزیہ کو قابل بناتا ہے، جو طویل زندگی کے صنعتی ایپلی کیشنز کے لیے ضروری ہے۔

سوال: آپ کی معیاری وارنٹی اور ہارڈ ویئر کی تبدیلی کی پالیسی کیا ہے؟

A:ہم نقائص کو چھپانے والی 12 ماہ کی معیاری مینوفیکچرر وارنٹی پیش کرتے ہیں۔ تصدیق شدہ کوالٹی ایشوز کے لیے، کلائنٹ پراجیکٹ کے ڈاؤن ٹائم کو کم سے کم کرنے کے لیے متبادل یونٹس پر 5-7 کاروباری دنوں کے اندر تیزی سے کارروائی کی جاتی ہے۔

سوال: کیا آپ انضمام کے لیے فرم ویئر اور تکنیکی ابتدائی کوڈ فراہم کرتے ہیں؟

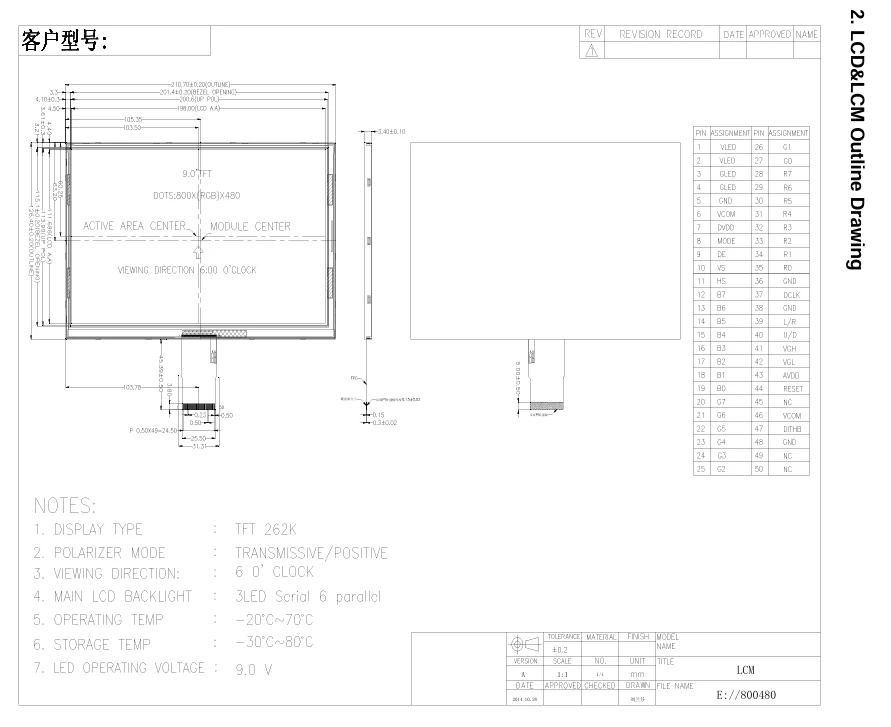

A:بالکل۔ ہم مکمل ہارڈ ویئر-سافٹ ویئر دستاویزات کے پیکٹ فراہم کرتے ہیں جن میں مکمل ڈیٹا شیٹ اسپیکس، انیشیلائزیشن کوڈ اسکرپٹس، کلاک ٹائمنگ ڈایاگرام، مکینیکل ڈرائنگ، اور انٹرفیس رجسٹر نوٹ شامل ہیں۔

سوال: کیا میں بڑے پیمانے پر پیداوار کے وعدوں سے پہلے چھوٹے بیچ کا نمونہ حاصل کر سکتا ہوں؟

A:ہاں، تصور کے ثبوت کی جانچ کے لیے 1 سے 30 ٹکڑوں تک کے انجینئرنگ ٹرائل آرڈرز کا خیرمقدم کیا جاتا ہے۔ معیاری نمونے 1 ہفتے کے اندر بھیجے جاتے ہیں، جبکہ حسب ضرورت FPC روٹنگ، بیک لائٹ میں ترمیم، یا ٹچ پینل اوورلیز کو پروٹو ٹائپنگ کے لیے 2–3 ہفتے درکار ہوتے ہیں۔
