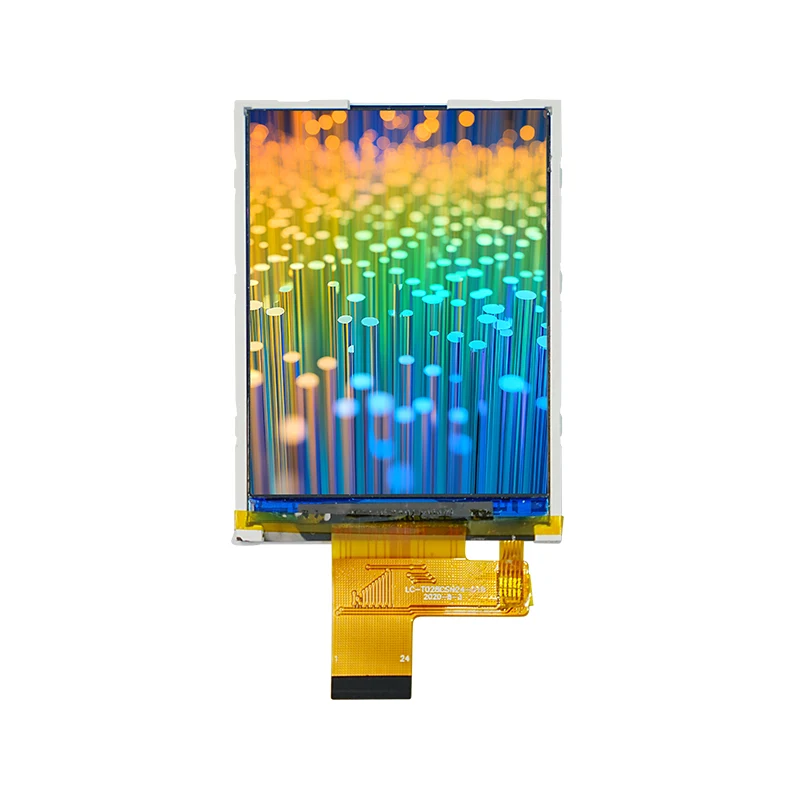

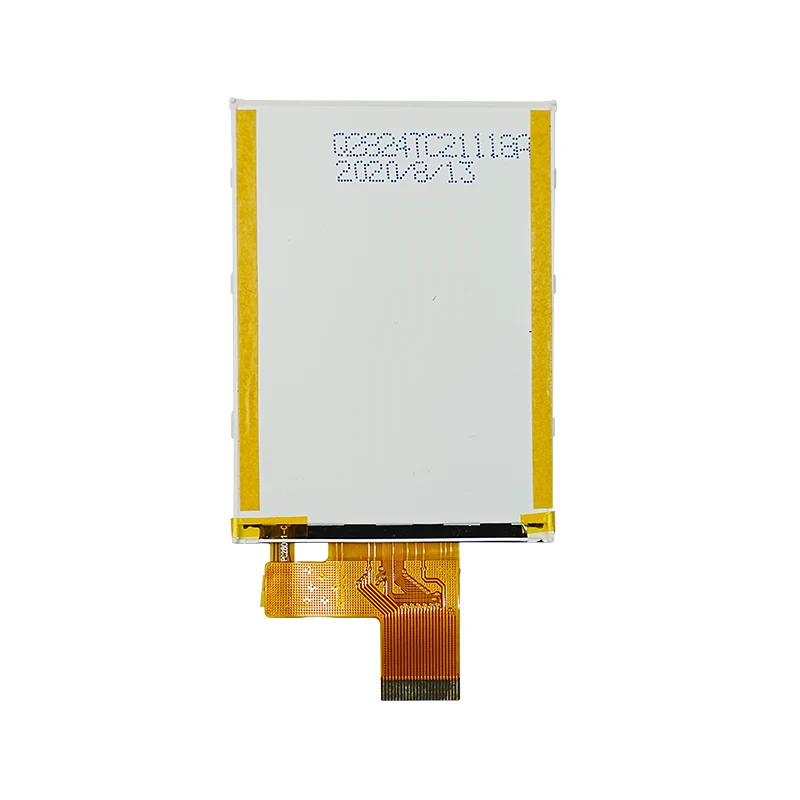

2.4 '' عام طور پر سفید چھوٹے TFT LCD ڈسپلے ماڈیول

ایک چینی ایل سی ڈی بنانے والے کی حیثیت سے ، تیانفو اعلی معیار کی لیکن بجٹ سے دوستانہ مصنوعات کو اپنی مرضی کے مطابق خدمات فراہم کرتا ہے۔ 2.4 '' عام طور پر سفید چھوٹے TFT LCD ڈسپلے ماڈیول ST7789V ڈرائیور IC کے ذریعہ کارفرما ہے ، خاص طور پر ایمبیڈڈ سسٹم کے لئے ڈیزائن کیا گیا ہے جس میں واضح ڈسپلے اور کم بجلی کی کھپت کی درخواستوں کی ضرورت ہوتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

TF کا 2.4 '' عام طور پر سفید چھوٹے TFT LCD ڈسپلے ماڈیول نے "وائٹ موڈ" ڈسپلے موڈ کو اپنایا ہے ، جو 240 × RGB × 320 پکسلز کی اعلی ریزولوشن فراہم کرتا ہے ، اور MCU کے 8/16 بٹ متوازی انٹرفیس (8080 ٹائمنگ) کی حمایت کرتا ہے ، جو مختلف قسم کے مائکروکونٹرولرز کے ساتھ مطابقت رکھتا ہے۔

کلیدی فنکشنل جھلکیاں:

• واضح ڈسپلے: 240 × 320 ریزولوشن ، 200: 1 اس کے برعکس تناسب ، عمدہ تصاویر پیش کرنا

• وسیع دیکھنے کا زاویہ: 12 بجے سمت پر بہترین دیکھنے کا زاویہ ، آل راؤنڈ مرئیت کی حمایت کرتا ہے

• فوری ردعمل: متحرک مواد کی ڈسپلے کی ضروریات کو پورا کرنے کے لئے وقت 15 ایم ایس ، 20 ایم ایس گر ، 20 ایم ایس گر ،

• آسان انضمام: معیاری 8080 متوازی انٹرفیس ، ترقی کے عمل کو آسان بنانا

energy توانائی کی بچت کا ڈیزائن: پورٹیبل ڈیوائسز کے ل suitable 5 ایم اے آپریٹنگ موجودہ ، کم سے کم ،

آج ، ہمارے 2.4 انچ ایل سی ڈی ماڈیولز وسیع پیمانے پر کھیتوں میں لگائے جاتے ہیں ، جس میں ہر صنعت کو پھیلا ہوا ایک کسٹمر بیس کے بارے میں فخر کیا جاتا ہے۔

ہوم ایپلائینسز اور آٹوموٹو الیکٹرانکس: سمارٹ ہوم ایپلائینسز (کافی بنانے والے ، مائکروویو اوون ، واشنگ مشینیں ، چاول کےکر ، وغیرہ) ، آٹوموٹو آلہ کلسٹرز ، انفیکل انفوٹینمنٹ اسکرینوں ، پارکنگ سینسر کے لئے کنٹرول پینل۔

اسمارٹ پہننے کے قابل اور صحت کی نگرانی: سمارٹ گھڑیاں ، صحت سے باخبر رہنے والے کڑا ، پورٹیبل بلڈ گلوکوز میٹر/بلڈ پریشر مانیٹر۔ ڈسپلے ٹائم ، اطلاعات ، دل کی شرح ، بلڈ آکسیجن کی سطح ، پیمائش کے اعداد و شمار وغیرہ۔ زیادہ سے زیادہ چمک (عام طور پر 250–950 سی ڈی/㎡) اور کم بجلی کی کھپت کے ساتھ ، وہ توسیعی استعمال کے ل ideal مثالی ہیں۔

سوالات

Q1: مصنوعات کے معیار کے لئے معیار کے کنٹرول کے کون سے مخصوص اقدامات نافذ کیے جاتے ہیں؟

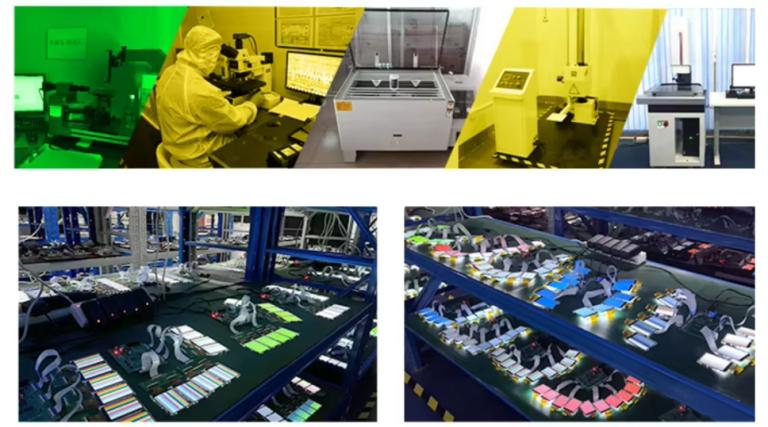

A: ہم آنے والے مادی معائنہ سے لے کر شپمنٹ تک مکمل عمل کوالٹی کنٹرول کو نافذ کرتے ہیں:

1۔ تمام آئی سی (بشمول ST7789V) اصل مینوفیکچررز یا مجاز چینلز سے حاصل کیے جاتے ہیں۔

2. 100 ٪ LCD پینل روشن ڈاٹ ، ڈارک ڈاٹ اور یکسانیت کی جانچ سے گزر رہے ہیں۔

3. ماڈیول اسمبلی کے بعد ، مصنوعات 72 گھنٹے کے کمرے کے درجہ حرارت کی عمر بڑھنے اور اعلی کم درجہ حرارت سائیکل کی جانچ سے گزرتی ہیں۔

4. مستقل مصنوعات کے معیار کو یقینی بنانے کے لئے ٹریس ایبل بیچ نمبر فراہم کیے جاتے ہیں۔

Q2: اگر کمپنی اسامانیتاوں یا معیار کے خدشات کو ظاہر کرتی ہے تو کمپنی کیا مدد فراہم کرتی ہے؟

ج: کسٹم ایل سی ڈی چین سپلائر کے لئے ایک بنیادی ضرورت ہے جس میں صارفین کی پوچھ گچھ کی ردعمل ہے۔ ہم تین سطحی تکنیکی مدد کی پیش کش کرتے ہیں:

1. ابتدائی غلطی کی تشخیص کا جواب 24 گھنٹوں کے اندر۔

2. ٹیسٹ پوائنٹ وولٹیجز کے لئے تفصیلی غلطی خرابیوں کا سراغ لگانے والے فلوچارٹس اور حوالہ اقدار کی فراہمی۔

3. اگر مصنوعات کے معیار کے مسئلے کی تصدیق کی گئی ہے تو ، ہم واپسی اور تبادلہ پالیسی کا تبادلہ کرنے کا وعدہ نہیں کرتے ہیں اور آپ کو ایک رپورٹ پیش کرتے ہوئے ، ایک رپورٹ پیش کرتے ہیں اور آپ کو روک تھام کے اقدامات کرتے ہیں۔ ہم معیار کے مسائل کو بہتری کے مواقع سمجھتے ہیں۔

Q3: مصنوعات کی پیداوار کی شرح اور وشوسنییتا کے اعداد و شمار کیا ہیں؟

ج: ایک چینی مینوفیکچررز کی حیثیت سے ، تیانفو معیار کے حصول میں کوئی کسر نہیں چھوڑتا ہے۔ ہماری سابقہ فیکٹری مصنوعات کی اوسط پیداوار کی شرح 99.7 ٪ سے زیادہ برقرار ہے۔ تیز رفتار زندگی کے ٹیسٹ کے اعداد و شمار کے مطابق ، ماڈیولز کا ایم ٹی بی ایف (ناکامیوں کے درمیان وقت) عام آپریٹنگ حالات میں 50،000 گھنٹے سے زیادہ ہے۔ دریں اثنا ، ہم 12 ماہ کی وارنٹی کی مدت فراہم کرتے ہیں۔

Q4: کیا بیرونی سورج کی روشنی میں ڈسپلے کو واضح طور پر پڑھا جاسکتا ہے؟

A: ہاں۔ ماڈیول میں 280–300 CD/m² کی مرکزی چمک ہے ، جو 200: 1 کے برعکس تناسب کے ساتھ جوڑی بنائی گئی ہے ، جو عام بیرونی روشنی کے حالات کے تحت پڑھنے کی اہلیت کو یقینی بناتی ہے۔ براہ راست سورج کی روشنی کے ماحول کے ل we ، ہم اینٹی چادر کے علاج کو شامل کرنے یا بیک لائٹ کی چمک کو بڑھانے کی تجویز کرتے ہیں۔

Q5: ماڈیول کی آپریٹنگ درجہ حرارت کی حد کتنی ہے؟

A: عام آپریٹنگ درجہ حرارت کی حد -20 ° C سے +70 ° C ہے ، اور اسٹوریج درجہ حرارت کی حد -30 ° C سے +80 ° C ہے ، جو زیادہ تر اطلاق کے ماحول کی ضروریات کو پورا کرسکتی ہے۔

سوال 6: بیک لائٹ کی خدمت زندگی کیا ہے؟

ج: بیک لائٹ 4 ایل ای ڈی کے ساتھ متوازی ڈیزائن اپناتا ہے ، جس میں 30،000 گھنٹے کی ایک عام خدمت زندگی ہے۔ بیک لائٹ کا عام آپریٹنگ وولٹیج 3.2V (80MA) ہے۔

تفصیلات

پیرامیٹر	Q24424TC77118A7 (ST7789V ڈرائیور IC کے ساتھ TFT-LCD)
ماڈیول کی قسم	2.4 "tft عام طور پر سفید
قرارداد	240 × RGB × 320 پکسلز
دیکھنے کی سمت	12 بجے (θ ≤ 90 ° ، φ ≤ 360 °)
چمک (مرکز)	280–300 CD/m² (عام)
اس کے برعکس تناسب	200: 1 (عام)
جواب کا وقت	عروج: 15 ملی میٹر ، زوال: 20 ملی میٹر (عام)
انٹرفیس	ایم سی یو 8/16 بٹ (متوازی 8080 ٹائمنگ)
آپریٹنگ وولٹیج	2.6–3.5V (VDD) ، 2.8V/3.3V (عام)
موجودہ کھپت	5MA (عام @ 2.8V)
بیک لائٹ وولٹیج	3.2V (عام @ 80ma ، متوازی میں 4 ایل ای ڈی)

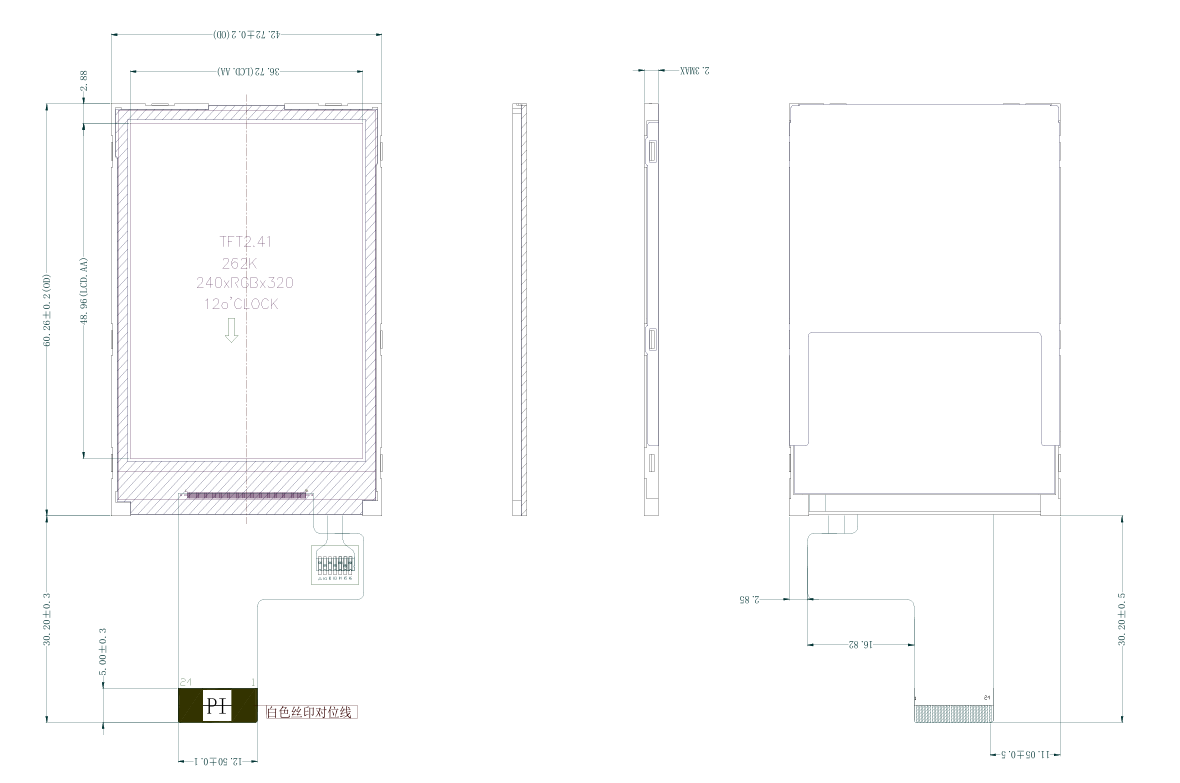

ماڈیول کے طول و عرض	42.72 × 60.26 × 2.3 ملی میٹر
فعال علاقہ	36.72 × 48.96 ملی میٹر
آپریٹنگ درجہ حرارت	-20 ° C سے +70 ° C
اسٹوریج کا درجہ حرارت	-30 ° C سے +80 ° C
بیک لائٹ زندگی	30،000 گھنٹے (عام)

تفصیلات

موازنہ طول و عرض	Q2424TC77118A7 (ہمارا 2.4 انچ LCD ڈسپلے)	عام مدمقابل A (کم لاگت SPI اسکرین)	عام مدمقابل پروڈکٹ بی (اعلی برائٹینس صنعتی اسکرین)	گھریلو آلات کی صنعت کے لئے اہمیت
چمک اور مرئیت	280-300 CD/m² (مرکز میں عام قیمت)	تقریبا 200 سی ڈی/m²	400 CD/m² یا اس سے زیادہ تک	اعتدال پسند اور متوازن چمک: یہ نہ صرف روشن ماحول جیسے کچن اور رہائشی کمرے میں واضح پڑھنے کی اہلیت کو یقینی بناتا ہے ، بلکہ غیر ضروری بجلی کی کھپت اور ضرورت سے زیادہ زیادہ چمک کی وجہ سے ہونے والے اخراجات سے بھی بچتا ہے۔
انٹرفیس اور کارکردگی	ایم سی یو 8/16 بٹ متوازی انٹرفیس (8080)	4 تار ایس پی آئی انٹرفیس	ایس پی آئی یا آر جی بی انٹرفیس	ہموار بات چیت کا خفیہ: پیچیدہ گرافکس (متحرک تصاویر ، ملٹی لیول مینوز شامل) میں وسیع مارجن سے ایس پی آئی کو بہتر بنانے کے لئے ، ہمارا متوازی انٹرفیس اسنیپی ٹچ/کی اسٹروک ردعمل کی ضمانت دیتا ہے جس میں کوئی گھوسٹنگ نہیں ہے۔
بجلی کی کھپت کی کارکردگی	عام 5 ایم اے @ 2.8V (مجموعی طور پر بجلی کی کھپت)	غیر متعینہ (عام طور پر کم)	واضح نہیں (اعلی چمک عام طور پر اعلی بجلی کی کھپت کے ساتھ ہوتی ہے)	توانائی کی بچت اور استحکام سے دوستانہ: انتہائی کم آپریٹنگ بجلی کی کھپت براہ راست ٹرمینل گھریلو آلات کو توانائی کی کھپت کو کم کرنے ، ماحولیاتی تحفظ کے معیارات کو پورا کرنے ، گرمی کی پیداوار کو کم کرنے اور پوری مشین کی طویل مدتی وشوسنییتا کی بہتری میں معاون ثابت ہونے میں مدد دیتی ہے۔
آپریٹنگ وولٹیج کی حد	وسیع وولٹیج کی حد: 2.6V - 3.5V	عام طور پر 3.3V یا 5V کا ایک مقررہ وولٹیج۔	عام طور پر 3.3V کا ایک مقررہ وولٹیج۔	بہتر بجلی کی فراہمی کی موافقت: وسیع وولٹیج ڈیزائن گھریلو ایپلائینسز (جیسے موٹر اسٹارٹ اپ اور شٹ ڈاؤن کی وجہ سے مداخلت) کے اندر بجلی کے اتار چڑھاو کے ساتھ بہتر مطابقت کی پیش کش کرتا ہے ، نظام استحکام کو بہتر بناتا ہے ، اور بجلی کی فراہمی کے ڈیزائن کی مشکل کو کم کرتا ہے۔
لاگت اور قیمت	متوازن لاگت کی کارکردگی	خریداری کے انتہائی کم اخراجات	خریداری کے زیادہ اخراجات	ملکیت کی سب سے کم لاگت: گھریلو ایپلائینسز کی کارکردگی کی ضروریات (چمک ، ریفریش ریٹ) کو پورا کرنے کی بنیاد پر ، ہم انتہائی مسابقتی قیمت کی پیش کش کرتے ہیں ، جس سے زیادہ سے زیادہ وضاحت یا کم کارکردگی سے گریز کرتے ہیں۔

ہمیں کیوں منتخب کریں؟ - اپنے گھر کے سامان کی کارکردگی کو بلند کریں

گھریلو سامان کی ضروریات کے لئے بے مثال وشوسنییتا اور استحکام

گھریلو ایپلائینسز قائم رہنے کے لئے بنائے جاتے ہیں - لہذا ان کے اجزاء کو ہونا چاہئے۔ ہمارے ماڈیولز 30،000 گھنٹے کی مخصوص بیک لائٹ لائف ، فخر کرتے ہیں ، ایک وسیع آپریٹنگ درجہ حرارت -20 ° C ~ + 70 ° C ، اور 99.7 ٪ + سابقہ فیکٹری پیداوار کی شرح۔ ISO9001 مصدقہ ، وہ سخت گھریلو حالات میں پروان چڑھتے ہیں (سوچو کہ تیل کا دھوئیں ، انتہائی درجہ حرارت کے جھولوں) اور آپ کی مصنوعات کے معیار کے وعدے کے پیچھے کھڑے ہیں۔

سرمایہ کاری مؤثر حل جو مارکیٹ کی مسابقت کو آگے بڑھاتے ہیں

ہم "ایک سائز کے فٹ بیٹھتے ہیں" نہیں کرتے ہیں-ہم صحت سے متعلق انجینئرڈ ڈسپلے پیش کرتے ہیں جو آپ کی صحیح ضروریات کو متاثر کرتے ہیں۔ کوئی زیادہ سے زیادہ قیاس نہیں جو بجٹ کو ضائع کرتا ہے ، نہ کہ انڈر پرفارمنس جو صارفین کو مایوس کرتی ہے۔ ہمارے حل آپ کے BOM کے اخراجات کو کم کرتے ہوئے ہموار تعامل اور کرسٹل واضح مرئیت کو متوازن کرتے ہیں ، اور آپ کی مصنوعات کو ناقابل شکست قیمت کی کارکردگی کا مظاہرہ کرتے ہیں۔

تیز رفتار مارکیٹ میں جانے کے لئے پلگ اور پلے انضمام

تکلیف دہ ڈیبگنگ کو چھوڑ دیں۔ ہمارے ماڈیولز میں معیاری متوازی انٹرفیس ، ثابت شدہ ڈرائیور اور مکمل ابتدائی نمونہ کوڈ شامل ہیں۔ اپنی آر اینڈ ڈی ٹائم لائن کو کاٹیں ، مصنوعات کی ترقی کو تیز کریں ، اور اسٹور شیلف پر اپنے ہوشیار گھر کے ایپلائینسز - اور صارفین کے ہاتھوں میں۔
