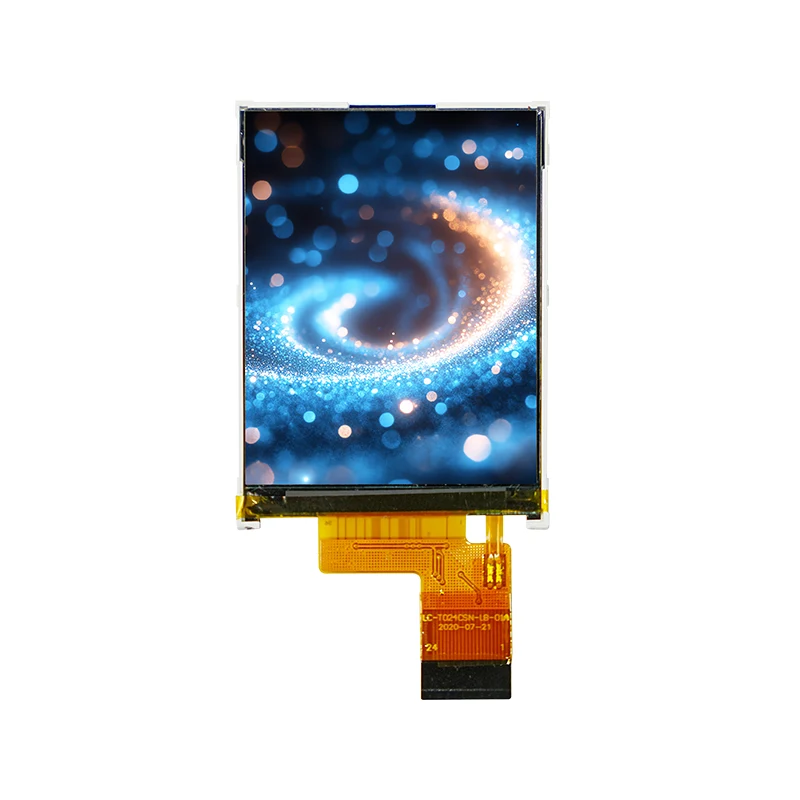

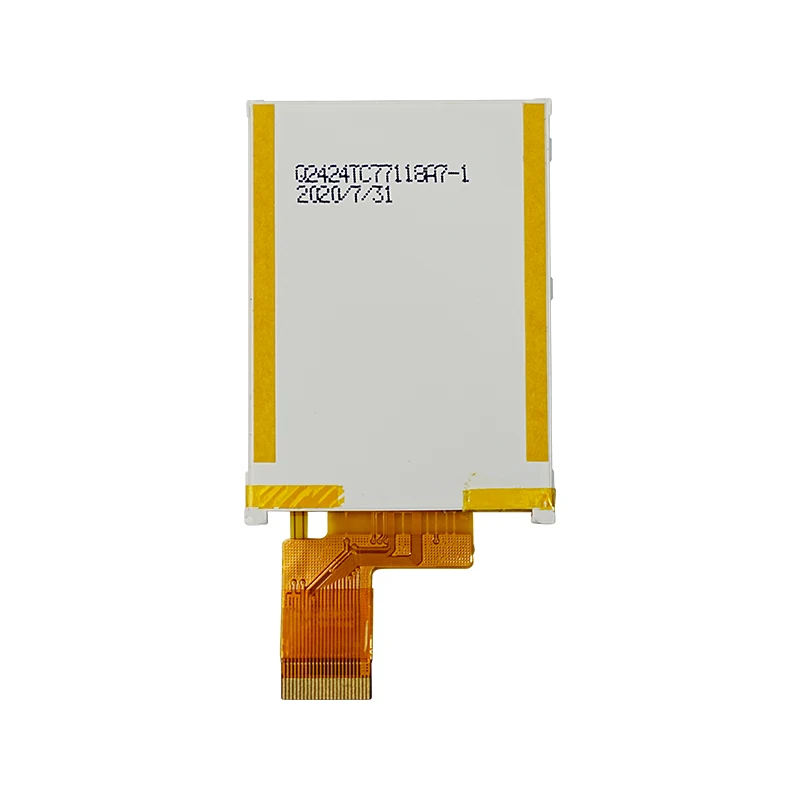

2.4 '' فعال میٹرکس چھوٹے TFT LCD ڈسپلے ماڈیول

پیرامیٹر

Q27 (IL18961 ڈرائیور IC کے ساتھ TFT-LCD)

ماڈیول کی قسم

2.7 "TFT/16M رنگ

قرارداد

960 × 240 پکسلز (گرافک ڈاٹ میٹرکس)

انٹرفیس

ایس پی آئی اور آر جی بی

ڈسپلے موڈ

transmissive tft

بیک لائٹ

سفید ایل ای ڈی (متوازی)

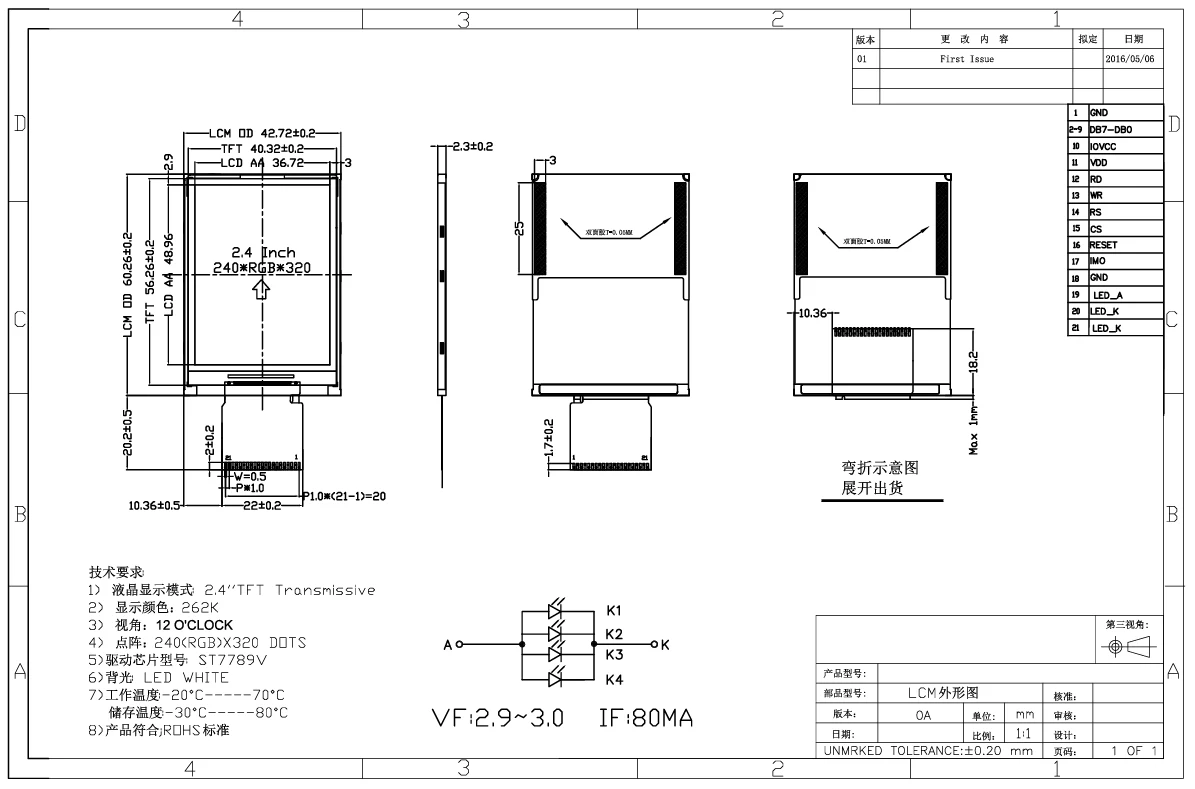

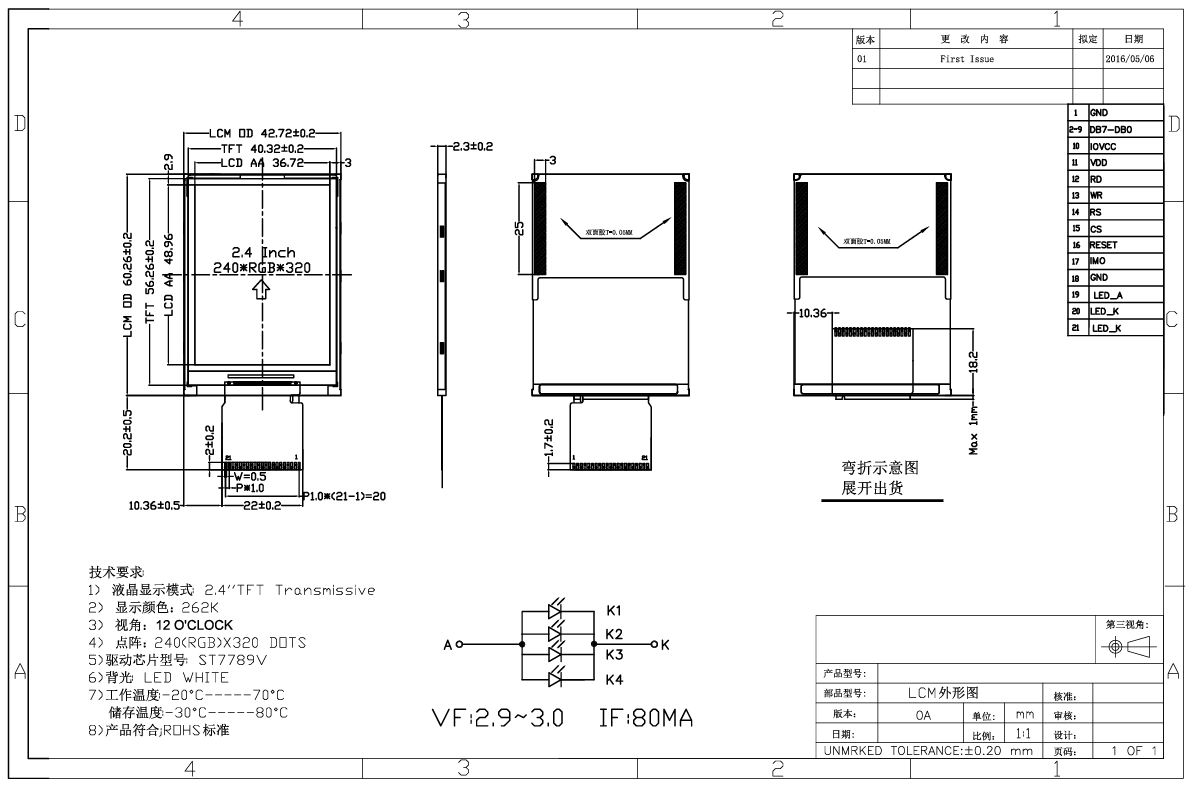

مکینیکل طول و عرض

39.1 (ڈبلیو) × 67.5 (h) × 2.4 (t) ملی میٹر (ایف پی سی خارج)

فعال علاقہ

33.06 (ڈبلیو) × 58.80 (h) ملی میٹر

پکسل پچ

0.18375 (ڈبلیو) × 0.13775 (h) ملی میٹر

بجلی کی وضاحتیں

· منطق وولٹیج (VDD): 3.0–3.6V (ٹائپ۔ 3.3V)

· ان پٹ وولٹیج (VIH): 0.8 × IOVCC سے IOVCC

· ان پٹ وولٹیج (VIL): -0.3V سے 0.2 × IOVCC

· موجودہ کھپت: 8 ایم اے (ٹائپ)

بیک لائٹ وضاحتیں

· وولٹیج: 8.7–10.2v

· موجودہ: 15-25 ایم اے

· آپریٹنگ ٹیمپ: -20 ° C سے +70 ° C

· اسٹوریج ٹیمپ: -30 ° C سے +80 ° C.

وقت کی خصوصیات

· کلکن فریکوئنسی: 13.5–30 میگاہرٹز (ٹائپ 27 میگاہرٹز)

· HSD پیریڈ: 1024–1907 کلکن سائیکل

· عمودی مطابقت پذیری: 242.5–450.5H (NTSC/PAL)

معیاری مصنوعات

اپنی مرضی کے مطابق مصنوعات

آرڈر کی مقدار

ترسیل کا وقت

حسب ضرورت کی قسم

ترسیل کا وقت

1-30 پی سی

فورا

جنرل

5-8 ہفتوں

31-100 پی سی

1 ہفتہ

ایف پی سی

4 ہفتوں

101-500 پی سی

1-2 ہفتوں

سی ٹی پی

6 ہفتوں

501-1000 پی سی

2-5 ہفتوں

B/L

6 ہفتوں

1001-5000 پی سی

4-5 ہفتوں

ڈرائیور بورڈ

8 ہفتوں

5000+ پی سی

5-7 ہفتوں

LCD پینل

16 ہفتوں
