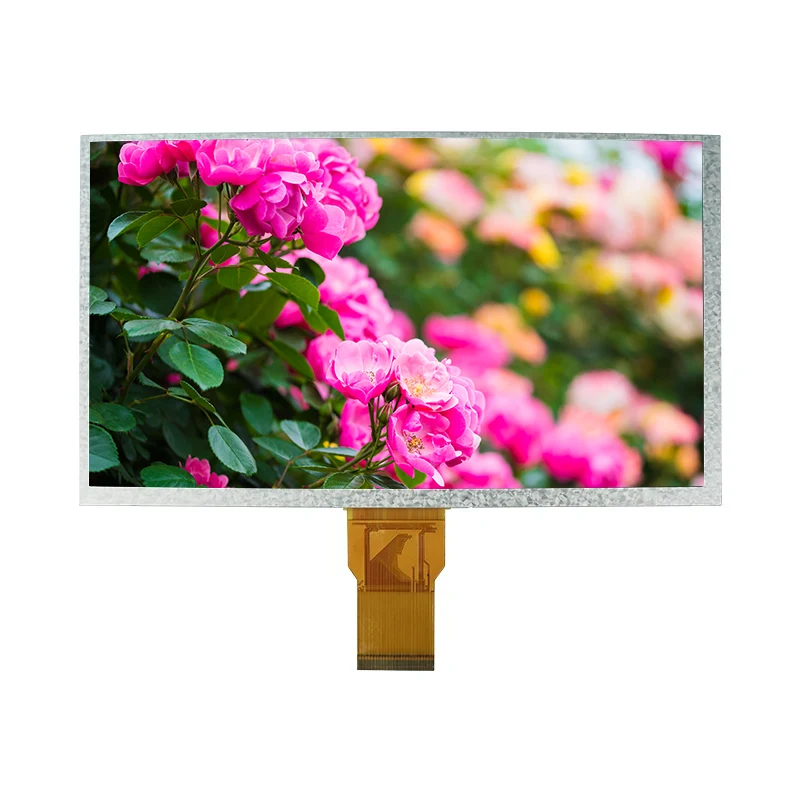

9.0 صنعتی HDMI TFT LCD ڈسپلے ماڈیول

اہم فوائد - یہ ماڈیول آپ کے ڈیزائن میں کیوں فٹ بیٹھتا ہے۔

📐ڈبلیو وی جی اے ہائی ریزولوشن کلیرٹی

RGB-سٹرائپ انتظام کے ساتھ کلیرٹی 800×480 پکسلز HMI انٹرفیس کے لیے کرکرا تصاویر اور عمدہ متن فراہم کرتی ہے۔

🔌ہموار انٹرفیس مطابقت

24 بٹ متوازی آر جی بی (ایم پی یو انٹرفیس) زیادہ تر صنعتی اور صارف کنٹرولرز کے ساتھ کام کرتا ہے، جس سے ترقیاتی کوششوں کو کم کیا جاتا ہے۔

❄️🔥درجہ حرارت کی وسیع رینج

-10℃ سے 60℃ تک کام کرتا ہے۔ ذخیرہ نیچے -20℃. غیر منظم فیکٹری فرش یا بیرونی دیواروں میں قابل اعتماد۔

💡لانگ لائف بیک لائٹ

20,000 گھنٹے کی LED لائف ٹائم ڈاؤن ٹائم اور متبادل اخراجات کو کم کرتی ہے۔ 120 cd/m² luminance بہترین پڑھنے کی اہلیت فراہم کرتا ہے۔

⚙️COGٹیکنالوجی اور فلکر کنٹرول

چپ آن گلاس پیکیجنگ کمپیکٹینس کو یقینی بناتی ہے، جب کہ ایڈجسٹ VCOM (4.0–4.4V) آپ کو کم سے کم ٹمٹماہٹ کے لیے ٹھیک ٹیون کرنے دیتا ہے۔

🛠️حسب ضرورت تیار ہے۔

چھوٹے بیچ کے ٹرائل آرڈرز قبول کر لیے گئے۔ آپ کی منفرد ضروریات کو پورا کرنے کے لیے حسب ضرورت FPC، B/L، ٹچ پینل، اور فرم ویئر۔

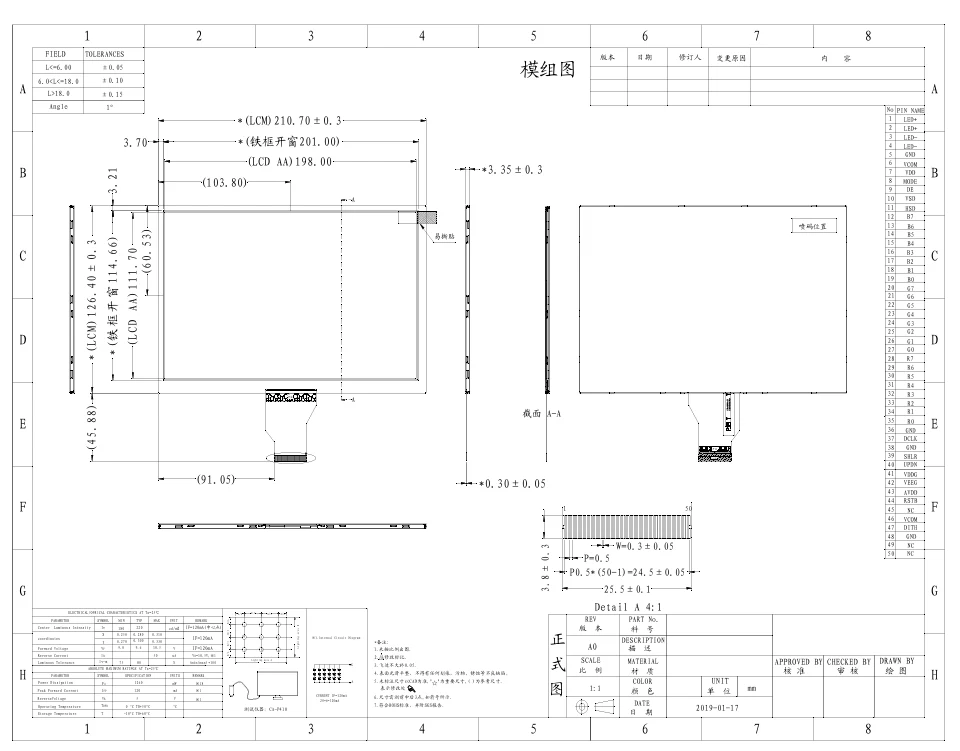

تکنیکی وضاحتیں

تفصیلات

درخواستیں اور کامیابی کی کہانیاں

اس 9.0" HMI مربع TFT LCD ماڈیول کو صنعتوں کی ایک وسیع رینج میں کامیابی کے ساتھ تعینات کیا گیا ہے۔ ذیل میں عام صورتیں اور حقیقی دنیا کی مثالیں ہیں جہاں Tianfu ڈسپلے نے صارفین کو اپنے مقاصد حاصل کرنے میں مدد کی۔

🏭صنعتی آٹومیشن - CNC مشین کے لیے کنٹرول پینل

ایک یورپی مشینری بنانے والے کو اپنے CNC آپریٹر پینل کے لیے ناہموار ڈسپلے کی ضرورت تھی۔ وسیع آپریٹنگ درجہ حرارت (-10 ℃ سے 60 ℃) اور COG کمپیکٹنس نے اپنے موجودہ ہاؤسنگ میں ہموار انضمام کی اجازت دی۔ نتیجہ: فیلڈ کی ناکامیوں میں 30 فیصد کمی اور اسمبلی کو آسان بنایا گیا۔

🏥طبی سازوسامان - مریض مانیٹر انٹرفیس

میڈیکل ڈیوائس کے آغاز کے لیے، ہم نے ان کے پورٹیبل مانیٹر کو فٹ کرنے کے لیے ایک حسب ضرورت FPC اور بیک لائٹ ڈیزائن فراہم کیا۔ 350:1 کنٹراسٹ ریشو ہسپتال کے روشن ماحول میں بھی واضح ویوفارم ڈسپلے کو یقینی بناتا ہے۔ 12 ماہ کی وارنٹی نے انہیں ریگولیٹری جمع کرانے کا اعتماد دیا۔

🏠 ایسمارٹ ہوم - سنٹرل کنٹرول پینل

ایک سمارٹ ہوم انٹیگریٹر نے اس ماڈیول کو اپنے 24 بٹ RGB انٹرفیس کے لیے منتخب کیا، جس نے ہموار اینیمیشن رینڈرنگ کو فعال کیا۔ سایڈست VCOM نے کم چمک پر ٹمٹماہٹ کو ختم کرنے میں مدد کی، صارف کو بڑھایا

رات کے وقت استعمال کے دوران تجربہ۔

📊کمرشل کیوسک - آؤٹ ڈور ٹکٹنگ ٹرمینل

اسٹوریج کا درجہ حرارت -20℃ تک گرنے کے ساتھ، ماڈیول بیرونی کیوسک میں موسم سرما کے حالات سے بچ گیا۔ 20,000 گھنٹے کی بیک لائٹ لائف نے مینٹیننس کالز کو کم کیا، کلائنٹ کے لیے ملکیت کی کل لاگت کو کم کیا۔

حسب ضرورت کے اختیارات

• FPC (لچکدار پرنٹ شدہ سرکٹ):اپنے کنیکٹر سے ملنے کے لیے پن آؤٹ، لمبائی یا شکل میں ترمیم کریں۔
• بیک لائٹ (B/L):روشنی کی مخصوص ضروریات کے لیے چمک، رنگ، یا ایل ای ڈی لے آؤٹ کو ایڈجسٹ کریں۔
• ٹچ پینل: شامل کریں۔کسٹم اوورلے کے ساتھ مزاحم یا capacitive ٹچ۔
• فرم ویئر اور انٹرفیس:ابتدائی ترتیب کو پہلے سے لوڈ کریں یا غیر معیاری MCU اوقات کے مطابق بنائیں۔
• کور گلاس اور آپٹیکل بانڈنگ:بہتر استحکام اور نظری وضاحت کے لیے۔

ہماری پیداوار اور معیار کا بہاؤ

1. ڈیزائن اور انجینئرنگ کا جائزہ:ہماری ٹیم مطابقت کی توثیق کرنے اور اصلاح کی تجویز کرنے کے لیے آپ کے اسکیمیٹکس کے ساتھ کام کرتی ہے۔

2. پروٹو ٹائپنگ (2-3 ہفتے):توثیق کے لیے چھوٹے بیچ کے نمونے؛ ضرورت کے مطابق تکراری ایڈجسٹمنٹ۔

3. اعتبار کی جانچ:ہر بیچ درجہ حرارت کی سائیکلنگ، وائبریشن، اور بیک لائٹ ایجنگ ٹیسٹ سے گزرتا ہے تاکہ یہ یقینی بنایا جا سکے کہ وضاحتیں پوری ہیں۔

4. بڑے پیمانے پر پیداوار (3-6 ہفتے):COGبانڈنگ، FPC اسمبلی، بیک لائٹ انضمام، اور آپٹیکل معائنہ۔

5.100% باہر جانے والا معائنہ:حتمی برقی، نظری، اور بصری چیک۔ لاٹ ٹریس ایبلٹی ریکارڈز 5 سال تک رکھے گئے۔

ہم مکمل دستاویزات بھی فراہم کرتے ہیں بشمول ڈیٹا شیٹس، ابتدائی کوڈ، اور ٹیسٹ رپورٹس — آپ کے انجینئرز کو اعتماد کے ساتھ انضمام کرنے کے لیے بااختیار بنانا۔
