4.3' ٹرانسمیسیو IPS کلر TFT LCD ڈسپلے ماڈیول

بنیادی خصوصیات

• ہائی برائٹنس ڈسپلے: 500 cd/m² (کم از کم 450 cd/m²) کی عام چمک، مضبوط محیطی روشنی میں بھی واضح مرئیت کو یقینی بناتی ہے۔

• وسیع درجہ حرارت کا آپریشن: صنعتی ماحول کے لیے موزوں -20°C سے 60°C کے آپریٹنگ درجہ حرارت کی حد کو سپورٹ کرتا ہے۔

• وسیع دیکھنے کے زاویے: عام افقی دیکھنے کا زاویہ 70° اور عمودی دیکھنے کا زاویہ 45°–60°، جس سے متعدد زاویوں سے آرام سے دیکھنے کی اجازت ملتی ہے۔

• تیز ردعمل: 20ms کا عام ردعمل کا وقت، متحرک تصاویر کی نمائش کے لیے مثالی ہے۔

• توانائی کی بچت کا ڈیزائن: سفید LED بیک لائٹ کے لیے بہترین کارکردگی کے ساتھ 3.2V کے کم وولٹیج پر کام کرتا ہے۔

Tianfu اپنی مرضی کے مطابق 4.3' ٹرانسمیسیو IPS کلر TFT LCD ڈسپلے ماڈیول کی تفصیلات

Tianfu 4.3' Transmissive IPS کلر TFT LCD ڈسپلے ماڈیول کی تفصیلات

4.3' ٹرانسمیسیو IPS کلر TFT LCD ڈسپلے ماڈیول مختلف شعبوں میں مندرجہ ذیل طور پر استعمال کیا جاتا ہے:

صنعتی آٹومیشن اور کنٹرول

• صنعتی HMI پینلز: پروڈکشن لائن کی نگرانی، سامان کی حیثیت کا ڈسپلے

• ٹیسٹ اور پیمائش کے آلات: اوسکیلوسکوپ، سپیکٹرم تجزیہ کار ڈسپلے انٹرفیس

• PLC کنٹرول ٹرمینلز: فیکٹری آٹومیشن سسٹم کے لیے انسانی مشین انٹرفیس

آٹوموٹو اور ٹرانسپورٹیشن سسٹم

• گاڑی میں نیویگیشن ڈسپلے: آفٹر مارکیٹ کار نیویگیشن اسکرینز

عوامی نقل و حمل کی معلومات: بس سٹاپ آمد کا نظام، ٹکٹنگ ٹرمینلز

• تعمیراتی مشینری کے آلات: کھدائی کرنے والا، کرین آپریٹر پینل

طبی اور صحت کی دیکھ بھال کا سامان

پورٹیبل طبی آلات: مانیٹر، تشخیصی آلات ڈسپلے

• ہیلتھ مانیٹرنگ ٹرمینلز: کمیونٹی ہیلتھ کیئر ڈیوائس انٹرفیس

• لیبارٹری کے آلات: تجزیاتی آلات کے لیے ڈیٹا ڈسپلے اسکرینز

اسمارٹ ہوم اور آئی او ٹی

• اسمارٹ کنٹرول پینلز: ہوم سینٹرل کنٹرول سسٹمز کے لیے ٹچ انٹرفیس

• سیکیورٹی مانیٹرنگ ڈسپلے: انٹرکام سسٹم کی اسکرینیں بنانا

• سمارٹ آلات انٹرفیس: اعلی درجے کا ریفریجریٹر، واشنگ مشین کنٹرول پینل

تجارتی اور خوردہ سامان

• POS سسٹمز: ریٹیل ٹرمینل ڈسپلے

• ایڈورٹائزنگ انفارمیشن اسکرینز: چھوٹے پیمانے پر ڈیجیٹل اشارے کی ایپلی کیشنز

ہمارے کلائنٹ کی تشخیص: صنعتی تھرموسٹیٹ پینل

ایک صنعتی سازوسامان بنانے والے نے اس ماڈیول کو اپنے درجہ حرارت کنٹرول سسٹم کے ڈسپلے انٹرفیس کے طور پر اپنایا۔ یہ 2 سال سے زیادہ عرصے سے کولڈ سٹوریج کے ماحول میں -10 ° C پر مستحکم طور پر کام کر رہا ہے، جس میں چمک میں کوئی کمی نہیں ہوئی ہے۔ دیکھنے کا زاویہ ملٹی اینگل مانیٹرنگ کی ضروریات کو پورا کرتا ہے۔

Q1: اس 4.3 انچ TFT ماڈیول کے لیے بجلی کی فراہمی کے کیا تقاضے ہیں؟

A: ماڈیول کے لیے دو پاور سپلائیز کی ضرورت ہے: 1) منطق کے حصے کے لیے 3.2V (عام)؛ 2) LED بیک لائٹ کے لیے 12–16V، 14V کی عام قدر کے ساتھ۔ بیک لائٹ کرنٹ تقریباً 40mA ہے۔ ڈسپلے کی کارکردگی کو متاثر کرنے والے وولٹیج کے اتار چڑھاؤ سے بچنے کے لیے ایک مستحکم DC-DC کنورٹر استعمال کرنے کی سفارش کی جاتی ہے۔

Q2: کیا ماڈیول کم درجہ حرارت والے ماحول میں عام طور پر کام کر سکتا ہے؟

A: جی ہاں، اس ماڈیول کی سخت جانچ ہوئی ہے اور یہ عام طور پر -20 ° C سے 60 ° C کے محیطی درجہ حرارت کی حد میں کام کر سکتا ہے۔ کم درجہ حرارت والے ماحول میں، ابتدائی آغاز کا وقت تھوڑا سا بڑھایا جا سکتا ہے (تقریباً 1-2 سیکنڈ)، لیکن ڈسپلے کی کارکردگی متاثر نہیں ہوتی ہے۔ اسٹوریج درجہ حرارت کی حد -20 ° C سے 70 ° C ہے۔

Q3: ماڈیول کے دیکھنے کے زاویہ کی خصوصیات کیا ہیں؟ کون سی تنصیب کی پوزیشنیں موزوں ہیں؟

A: یہ ماڈیول 12 بجے دیکھنے کے زاویہ ڈیزائن کو اپناتا ہے، جس میں عام افقی دیکھنے کا زاویہ 70° اور عمودی دیکھنے کا زاویہ 45°–60° ہوتا ہے۔ یہ مبصر کی آنکھوں کے ساتھ یا اس سے تھوڑا اوپر پوزیشن کی سطح پر تنصیب کے لیے موزوں ہے۔ ان ایپلی کیشنز کے لیے جن کے لیے کثیر زاویہ دیکھنے کی ضرورت ہوتی ہے، یہ تجویز کیا جاتا ہے کہ تنصیب کے زاویے کو ایڈجسٹ کریں یا دیکھنے کے زاویہ کی دیگر خصوصیات کے ساتھ ماڈل منتخب کریں۔

Q4: کیا 20ms رسپانس ٹائم ویڈیو پلے بیک کو سپورٹ کرتا ہے؟

A: 20ms (زیادہ سے زیادہ 30ms) کا عام جوابی وقت زیادہ تر ایپلیکیشن کے منظرناموں کو سپورٹ کر سکتا ہے، بشمول ڈیٹا اپ ڈیٹس، GUI سوئچنگ، اور معیاری-ڈیفینیشن ویڈیو پلے بیک۔ تیز رفتار موشن ویڈیو یا گیمنگ ایپلیکیشنز کے لیے، کم رسپانس ٹائم کے ساتھ ایک مخصوص ماڈل منتخب کرنے کی سفارش کی جاتی ہے۔

Q5: ماڈیول کی عمر اور بیک لائٹ کی کمی کیسی ہے؟

A: درجہ بند آپریٹنگ حالات کے تحت، ماڈیول کو 30,000 گھنٹے سے زیادہ کی عمر کے لیے ڈیزائن کیا گیا ہے۔ LED بیک لائٹ کی چمک میں کمی عام طور پر 10,000 گھنٹے کے اندر 10% سے کم ہوتی ہے۔ بیک لائٹ کی زندگی کو بڑھانے کے لیے زیادہ سے زیادہ چمک کے ساتھ کام کرنے سے گریز کرنے کی سفارش کی جاتی ہے۔

Q6: کیا یہ ٹچ فعالیت کی حمایت کرتا ہے؟

A: یہ ماڈل صرف ڈسپلے ماڈیول ہے اور ٹچ فعالیت کو مربوط نہیں کرتا ہے۔ تاہم، ہم مماثل مزاحمتی یا کپیسیٹیو ٹچ اسکرین اجزاء فراہم کر سکتے ہیں اور لیمینیشن کے عمل میں مدد کر سکتے ہیں۔ ٹچ اسکرین کو الگ سے خرید کر مربوط کرنے کی ضرورت ہے۔

نمونہ کی فراہمی کی پالیسی

نمونے کی دستیابی: 1-10 ٹکڑوں کے چھوٹے بیچ کے نمونے کسٹمر کی جانچ اور جانچ کے لیے دستیاب ہیں۔

شامل دستاویزات: ہر نمونہ پیکج میں شامل ہیں:

• مکمل پروڈکٹ ڈیٹا شیٹ

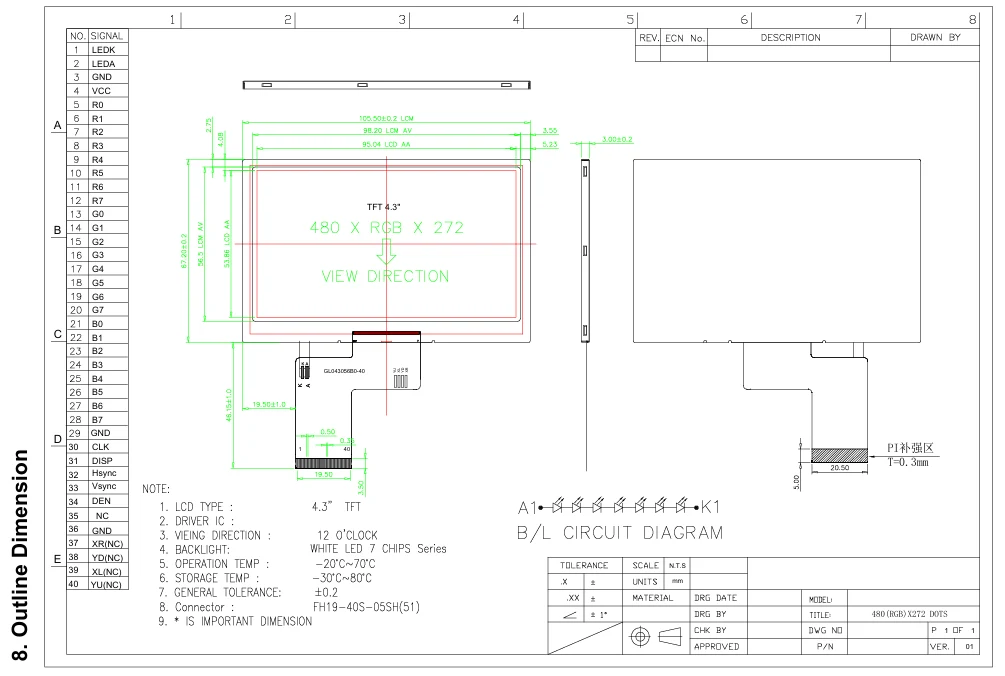

• مکینیکل ڈرائنگ (CAD فائلیں DXF/STEP فارمیٹس میں)

• پن کی تعریفیں اور الیکٹریکل کنکشن ڈایاگرام

• تجویز کردہ ابتدائی وقت اور رجسٹر کنفیگریشن کوڈ

• محفوظ آپریشن اور ESD تحفظ کے رہنما خطوط

نمونے کی تشخیص کی سفارشات

نمونے کی درخواست کرنے سے پہلے، براہ کرم یقینی بنائیں کہ آپ کی تکنیکی ٹیم میں درج ذیل صلاحیتیں ہیں:

• ڈرائیونگ کی صلاحیت: ماڈیول کے لیے 3.2V لاجک پاور اور 12-16V LED بیک لائٹ پاور فراہم کرنے کی صلاحیت

• انٹرفیس کی مطابقت: سسٹم مدر بورڈ FH19‑40S‑0.5SH(51) 40‑پن کنیکٹر یا مساوی اڈاپٹر حل کو ایڈجسٹ کر سکتا ہے۔

• سگنل سپورٹ: مین کنٹرول چپ RGB 24‑bit یا 16‑bit متوازی انٹرفیس سگنل آؤٹ پٹ کر سکتی ہے

حرارتی تحفظات: آپ کے آلے کے اندر کافی گرمی کی کھپت کی جگہ محفوظ ہے۔

🔧 پروفیشنل ٹیکنیکل سپورٹ اسکوپ

بنیادی تکنیکی معاونت (مفت فراہم کی گئی)

ہم براہ راست صارفین کو درج ذیل پیشہ ورانہ LCD ماڈیول سے متعلق تکنیکی معاونت پیش کرتے ہیں:

1. وضاحتیں اور انضمام سے متعلق مشاورت

• ماڈیول برقی خصوصیات اور پاور سپلائی ڈیزائن کی سفارشات کی تشریح

• مکینیکل تنصیب اور ساختی مطابقت کا تجزیہ

کنیکٹر سولڈرنگ اور کیبل اسمبلی کے عمل کے بارے میں رہنمائی

• ماحولیاتی موافقت (درجہ حرارت/نمی) کی تشخیص کے لیے سفارشات

2. ڈرائیور IC تکنیکی دستاویزات

• ILI6485 ڈرائیور IC کے لیے مکمل ڈیٹا شیٹ

• تفصیلی رجسٹر کنفیگریشن اور ابتدائی ترتیب کی مثالیں۔

• انٹرفیس ٹائمنگ پیرامیٹر کا تجزیہ اور ملاپ کی سفارشات

• رنگ گاما اصلاح کے لیے حوالہ سکیم

3. آپٹیکل پرفارمنس ٹیوننگ گائیڈنس

• چمک کی یکسانیت ٹیسٹ کے طریقے اور معیارات

• اصل تنصیبات میں زاویہ کی خصوصیات کو دیکھنے کے لیے اصلاح کی تجاویز

• کنٹراسٹ اور رنگ کی کارکردگی کے لیے ایڈجسٹمنٹ ڈائریکشنز

• رسپانس ٹائم ٹیسٹنگ اور ایویلیویشن اسکیمیں

4. وشوسنییتا کی تصدیق کی حمایت

• تجویز کردہ برن ان ٹیسٹ کے حالات اور سائیکل

• ESD تحفظ ڈیزائن اور سفارشات

• ٹمپریچر سائیکل ٹیسٹ کے طریقے

• طویل مدتی آپریشنل وشوسنییتا کی تشخیص کے لیے اہم نکات

تکنیکی مدد کا جواب

• جوابی وقت: کام کے دنوں میں 24 گھنٹے کے اندر تکنیکی پوچھ گچھ کا جواب دیا جاتا ہے۔

• مواصلات کے طریقے: گہرائی تکنیکی تبادلے کے لیے ای میل، فون، اور آن لائن میٹنگز کے ذریعے تعاون

• دستاویزی: تمام تکنیکی دستاویزات چینی اور انگریزی دونوں میں فراہم کی گئی ہیں۔

• اکثر پوچھے گئے سوالات کی لائبریری: گاہک کے حوالہ کے لیے مشترکہ انضمام کے مسائل کے لیے ایک حل لائبریری قائم کی گئی ہے۔
