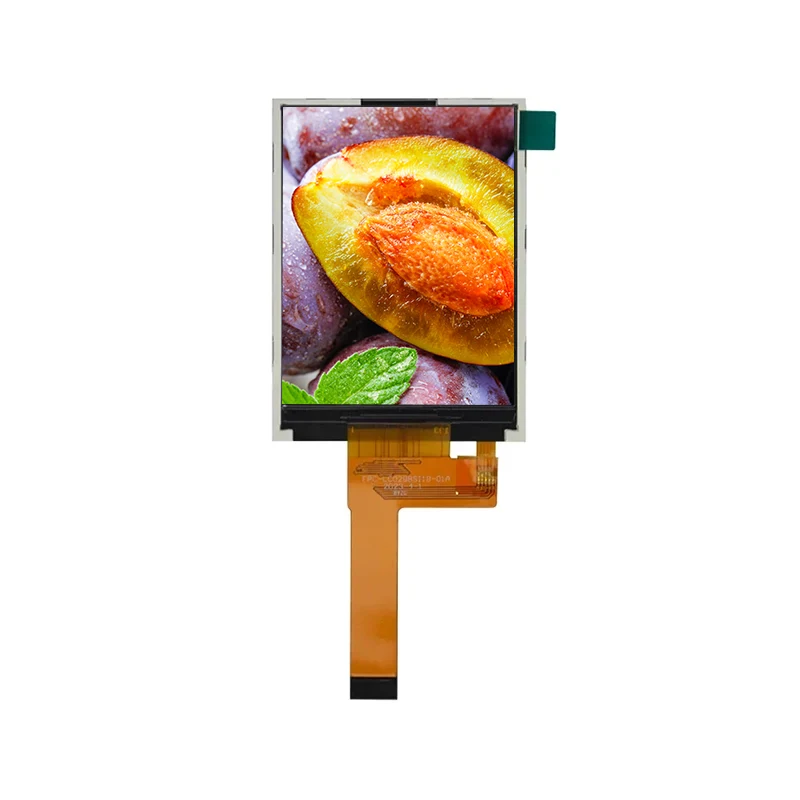

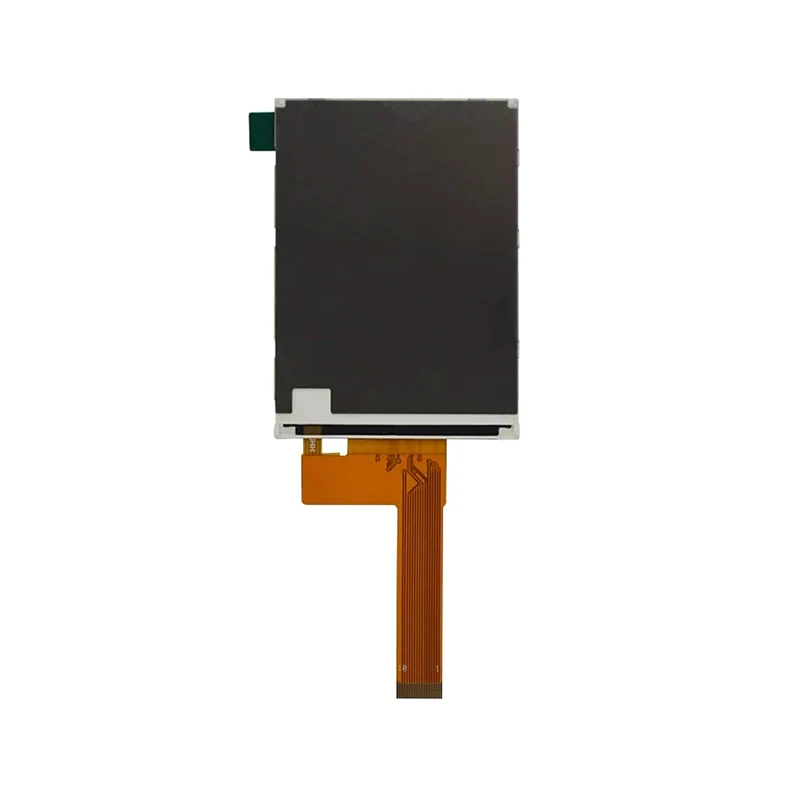

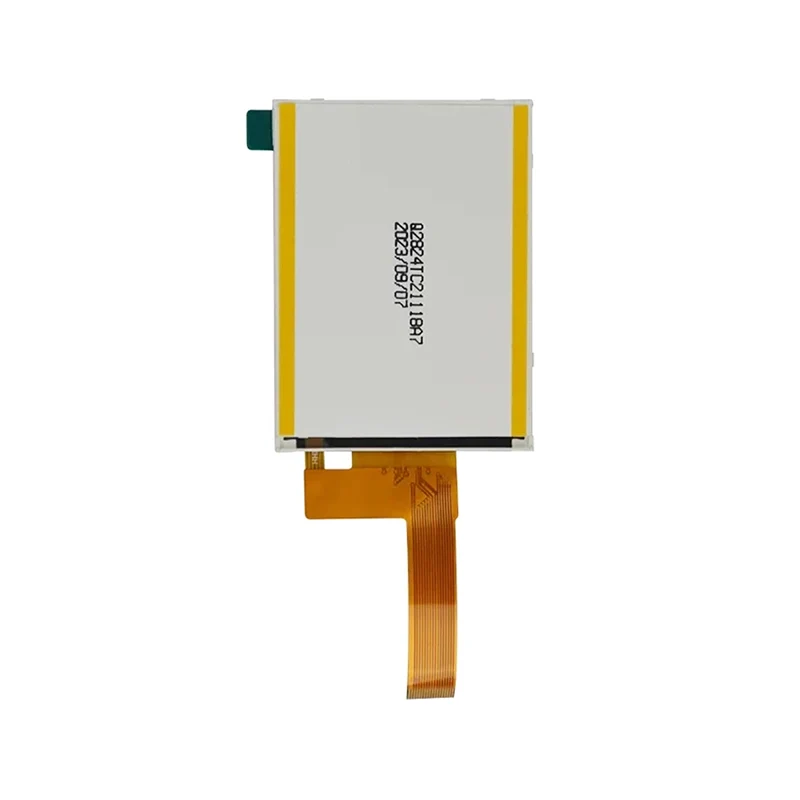

2.8 'ٹرانسمیسو سمارٹ HMI TFT LCD ڈسپلے ماڈیول

ایک معروف چینی سپلائر کے طور پر ، تیانفو اپنی مرضی کے مطابق LCD مینوفیکچرنگ کے لئے اعلی معیار ، سستے قیمتوں کو یقینی بناتا ہے۔ ٹیانفو 2.8 'ٹرانسمیسیو اسمارٹ HMI TFT LCD ڈسپلے ماڈیول: 240 × RGB × 320 RES ، 65K/262K رنگ ، 0.153 ملی میٹر پکسل پچ۔ MCU 8/16 بٹ انٹرفیس کے ساتھ ILJ9341/ST7789 کے ذریعہ کارفرما ہے۔ -20 ° C ~+70 ° C پر چلاتا ہے (اسٹوریج: -30 ° C ~+80 ° C)۔ خصوصیات 4-LED بیک لائٹ (80ma زیادہ سے زیادہ) ، 300: 1 اس کے برعکس ، 65 ° دیکھنے کا زاویہ۔ کم طاقت کا ڈیزائن: 2.5-3.3V منطق اور 1.65-3.3V I/O۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

بنیادی مصنوعات کی خصوصیات:

ہائی ڈیفینیشن بصری کارکردگی: 43.20 × 63.35 ملی میٹر فعال ڈسپلے ایریا جس میں تیز تفصیل سے تولید کے لئے عین مطابق پکسل کثافت ہے۔

1.ملٹی وولٹیج مطابقت: مختلف مین کنٹرول پلیٹ فارمز کے ساتھ مطابقت پذیر ، 1.65–3.3V کا 2.5–3.3V اور I/O وولٹیج کا منطق وولٹیج۔

2.وسیع آپریٹنگ درجہ حرارت کی حد: -20 ° C سے 70 ° C درجہ حرارت رواداری ، سخت صنعتی ماحول کے لئے موزوں ہے۔

3.کم بجلی کی کھپت کا ڈیزائن: بیک لائٹ 4 متوازی ایل ای ڈی سے لیس ہے ، جس میں زیادہ سے زیادہ موجودہ صرف 80ma ہے۔

4.پلگ اور پلے فعالیت: معیاری انٹرفیس ڈیزائن انضمام کو آسان بناتا ہے اور ترقیاتی چکروں کو مختصر کرتا ہے۔

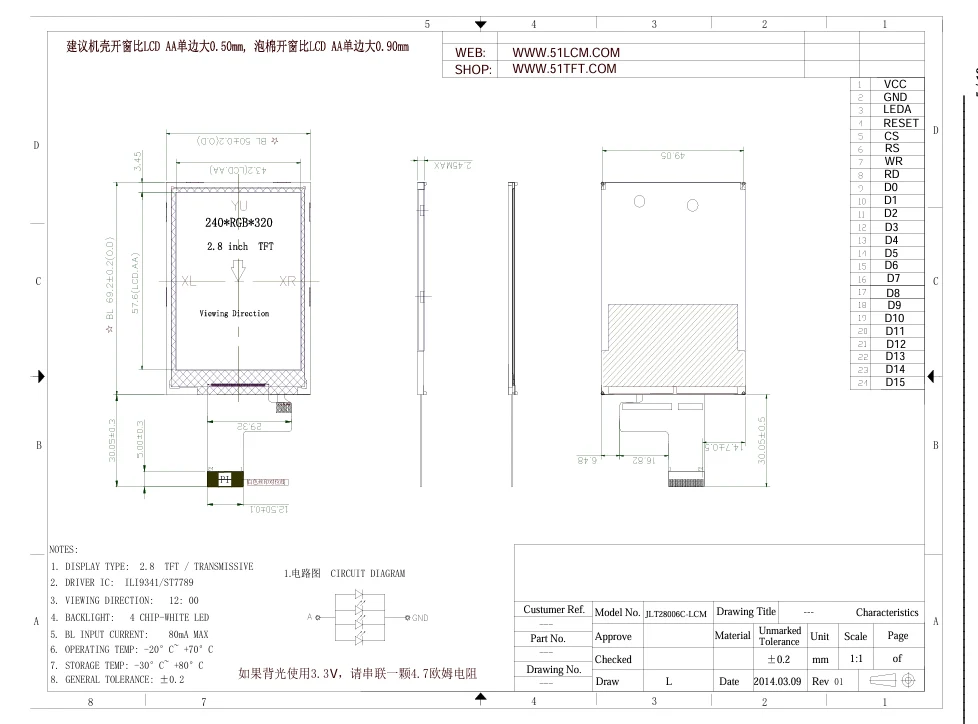

LCD ڈسپلے ماڈیول تفصیلات

ماڈیول کی قسم	2.8 ’tft عام طور پر سفید
قرارداد	240 × RGB × 320
انٹرفیس	ایم سی یو 8/16 بٹ
ڈسپلے موڈ	transmissive tft
ڈرائیور آئی سی	ILJ9341 / ST7789
بیک لائٹ	متوازی (80ma زیادہ سے زیادہ) میں 4 ایل ای ڈی
مکینیکل طول و عرض	50.0 × 69.2 × 2.45 ملی میٹر
فعال علاقہ	43.20 × 63.35 ملی میٹر
پکسل پچ	0.153 (h) × 0.153 (v) ملی میٹر
آپریٹنگ درجہ حرارت	-20 ° C ~ +70 ° C.
اسٹوریج کا درجہ حرارت	-30 ° C ~ +80 ° C.
اس کے برعکس تناسب	300 (ٹائپ۔)
جواب کا وقت	30 ملی میٹر (عروج) / 30 ملی میٹر (زوال)
زاویہ دیکھنا	65 ° (ٹائپ.) 12 بجے سمت
ٹچ پینل	کوئی نہیں
منطق وولٹیج (VDD)	2.5–3.3V (ٹائپ۔ 2.8V)
I/O وولٹیج (IOVCC)	1.65–3.3V (ٹائپ۔ 1.8V)

تفصیلات

اس کے کمپیکٹ طول و عرض (50.0 × 69.2 × 2.45 ملی میٹر) اور معیاری انٹرفیس کے ساتھ ، 2.8 'ٹرانسمیسی اسمارٹ HMI TFT LCD ڈسپلے ماڈیول مستحکم اور قابل اعتماد بصری آؤٹ پٹ فراہم کرتا ہے چاہے وہ ریئل ٹائم ڈیٹا ، صارف انٹرفیس ، گرافکس ، یا تصاویر کی نمائش کریں۔ یہ پورٹیبل ڈیوائسز ، صنعتی کنٹرول پینلز ، سمارٹ ہوم ٹرمینلز ، طبی آلات ، اور چھوٹے انسانی مشین انٹرفیس ، جیسے پیروی کرنے کے لئے ایک مثالی انتخاب ہے۔

صنعتی کنٹرول اور آٹومیشن

صنعتی HMI پینل: پروڈکشن لائن مانیٹرنگ ، سامان کی حیثیت کا ڈسپلے

ٹیسٹ اور پیمائش کے آلات: ہینڈ ہیلڈ آسکیلوسکوپز ، سپیکٹرم تجزیہ کاروں کے لئے انٹرفیس ڈسپلے کریں

پی ایل سی کنٹرول ٹرمینلز: فیکٹری آٹومیشن کنٹرول کے لئے یونٹ ڈسپلے کریں

صارف الیکٹرانکس اور سمارٹ آلات

پورٹیبل میڈیکل ڈیوائسز: ہینڈ ہیلڈ اہم علامت مانیٹر ، ہینڈ ہیلڈ پلس آکسیمیٹر ، ای سی جی ڈیوائسز ، پورٹیبل مانیٹر

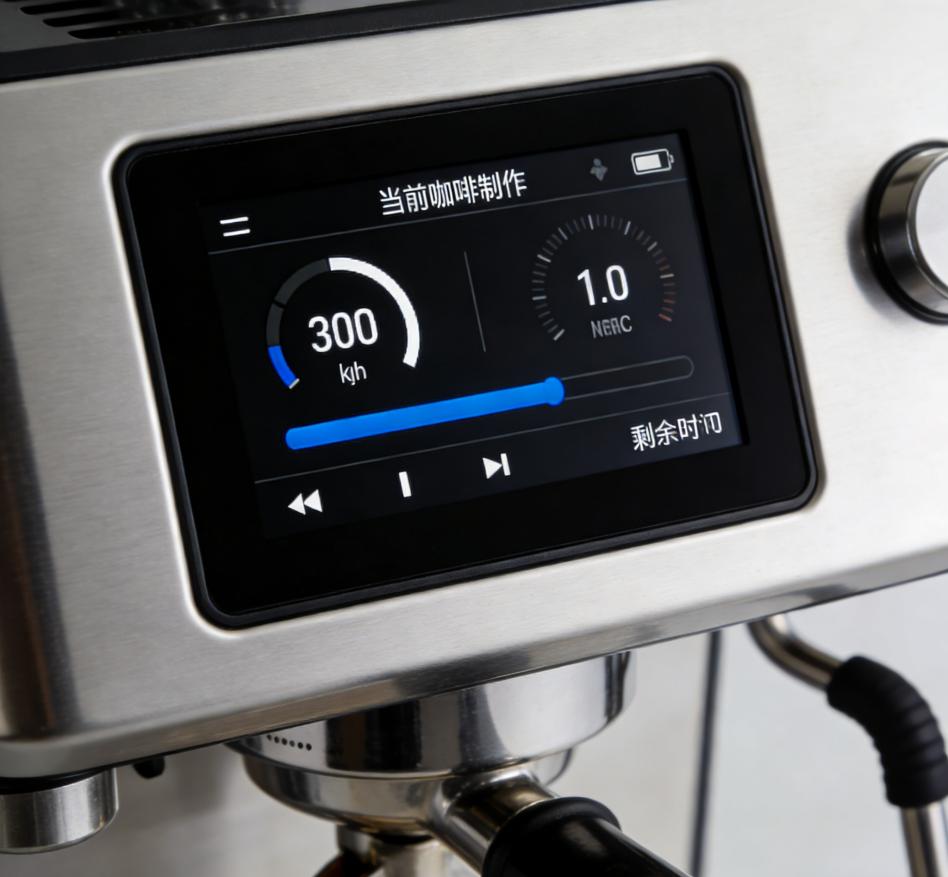

سمارٹ ہوم ایپلائینسز: ترموسٹیٹ پینل ، سیکیورٹی سسٹم ٹرمینلز کو دکھاتا ہے۔ کافی مشینیں ، تندور ، واشنگ مشینیں ، روٹی بنانے والے وغیرہ کے لئے مینو ڈسپلے۔

فٹنس آلات کی نمائش: ٹریڈ ملز ، بیضوی ٹرینرز ، ورزش بائک ، باڈی کمپوزیشن تجزیہ کاروں کے لئے ڈیٹا پینل

سخت کوالٹی کنٹرول سسٹم

ہر ڈسپلے ماڈیول میں ٹرپل ٹیسٹنگ اور توثیق سے گزرتا ہے:

1. ڈسپلے ٹیسٹنگ: صفر مردہ پکسلز اور کوئی روشن لائنوں کو یقینی بنانے کے لئے 100 ٪ پکسل معائنہ۔

2. ماحولیاتی جانچ: اعلی اور کم درجہ حرارت سائیکل ٹیسٹنگ وسیع درجہ حرارت کی وشوسنییتا کی ضمانت دیتا ہے۔

صنعت کی پہچان اور سرٹیفیکیشن

R ROHS ماحولیاتی تحفظ کے معیار کے ساتھ مکمل ، مضر مادوں سے پاک۔

is پیداوار کا عمل آئی ایس او 9001 کوالٹی مینجمنٹ سسٹم کے مطابق ہے۔

مستحکم فراہمی اور تکنیکی مدد

supply سپلائی کی مستقل گارنٹی: 5 سال سے زیادہ عرصے تک مستحکم فراہمی کو یقینی بنانے کے لئے بنیادی مواد کا طویل مدتی اسٹاک۔

· تکنیکی جواب: پیشہ ور انجینئرز کی ایک ٹیم 48 گھنٹوں کے اندر تکنیکی مشاورت کے ردعمل فراہم کرتی ہے۔

کسٹمر کی تعریف

"ہم 10 سالوں سے اپنے ہوم سیکیورٹی انٹرکام سسٹم میں اس ڈسپلے ماڈیول کا استعمال کر رہے ہیں ، مجموعی خریداری 300،000 یونٹ سے زیادہ ہے۔ مصنوعات کی مستقل مزاجی اور وشوسنییتا سیکیورٹی انٹرکام ایپلی کیشنز کی سخت ضروریات کو پوری طرح پورا کرتی ہے۔"

- ہوم سیکیورٹی کمپنی کے خریداری ڈائریکٹر
