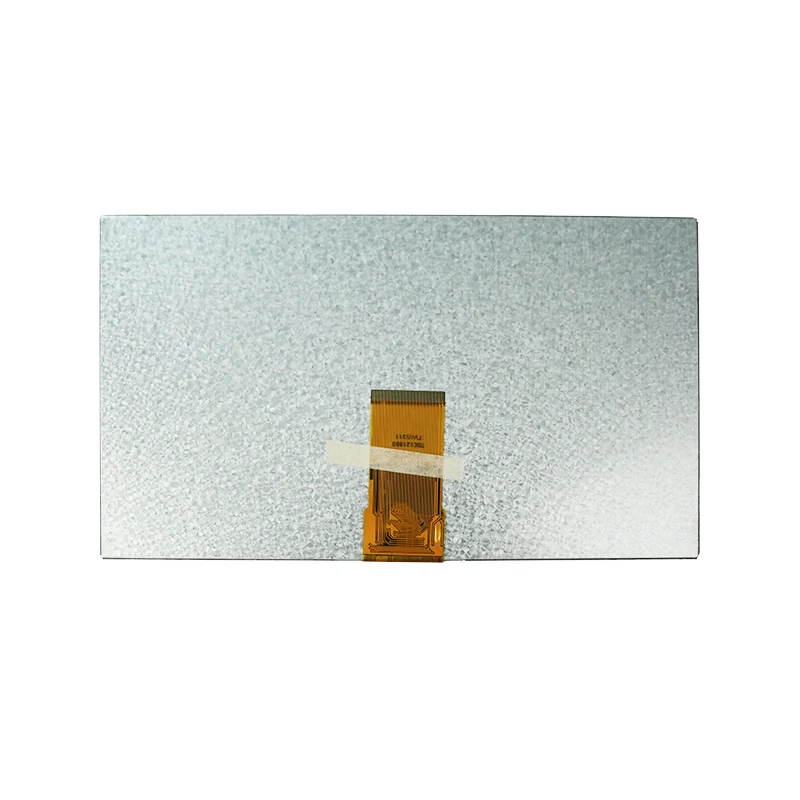

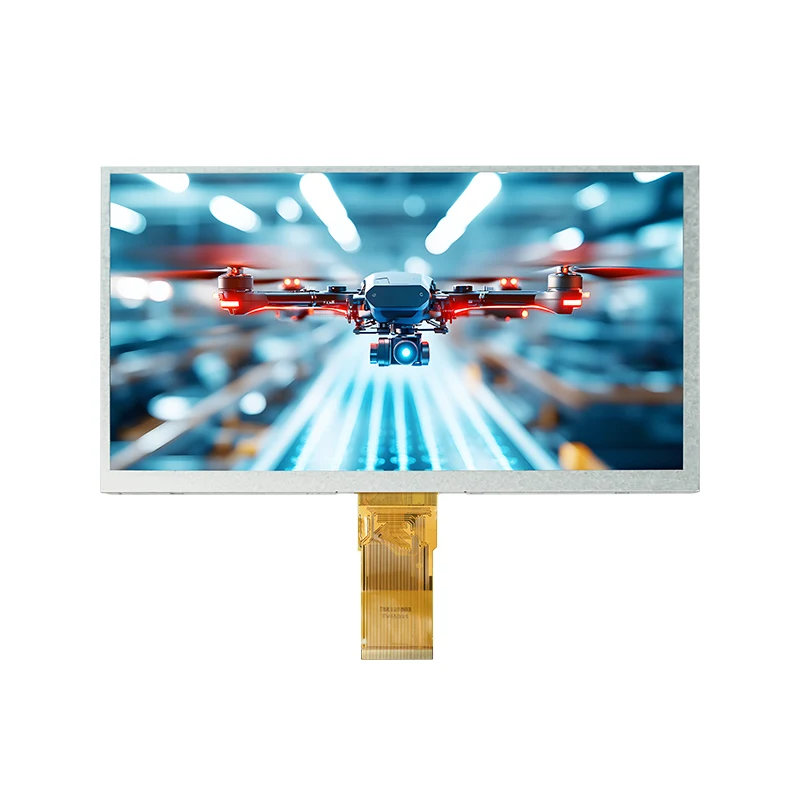

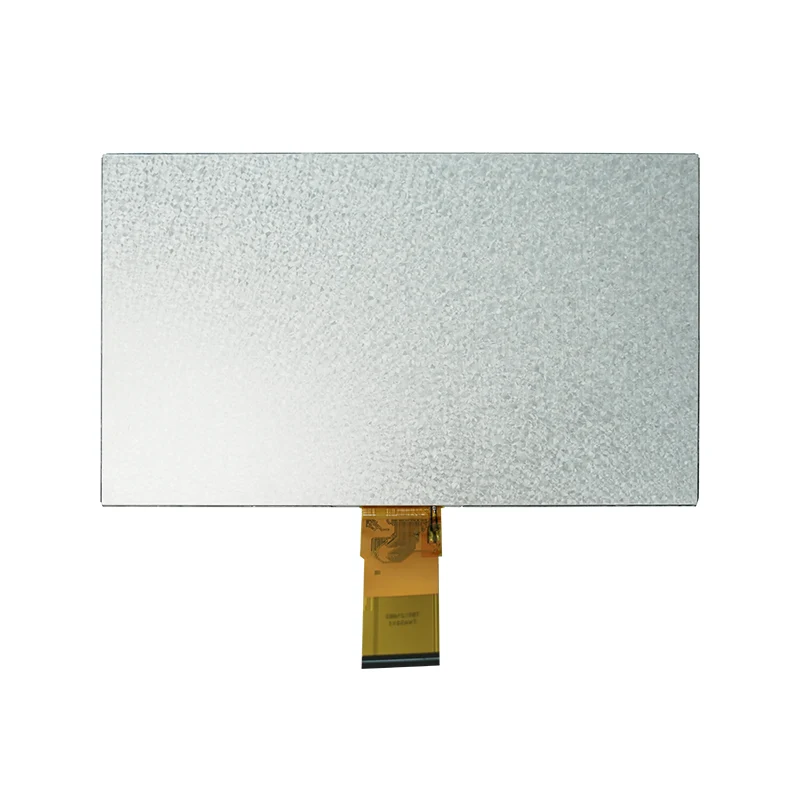

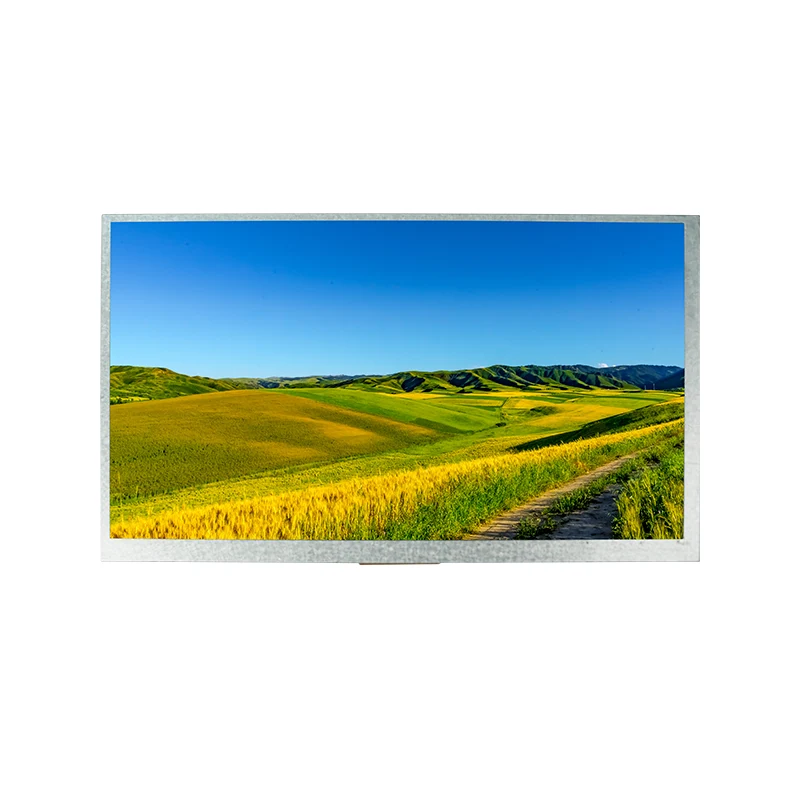

9.0' HMI Square TFT LCD ڈسپلے ماڈیول

Tianfu 24-bit RGB انٹرفیس اور COG ٹیکنالوجی کے ساتھ ایک ناہموار 9.0' HMI Square TFT LCD ڈسپلے ماڈیول پیش کرتا ہے۔ صنعتی/میڈیکل آٹومیشن کے لیے بنایا گیا، یہ اپنی مرضی کے مطابق FPCs کو سپورٹ کرتا ہے، -20°C سے 70°C تک کام کرتا ہے، اور اسے 12 ماہ کی قابل اعتماد وارنٹی حاصل ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

کلیدی خصوصیات اور فوائد

🔍ہائی ریزولوشن کلیرٹی

800×480 RGB-سٹرائپ پکسلز کے ساتھ 9.0 انچ TFT-LCD اور تیز، وسیع زاویہ کی نمائش کے لیے 6 بجے دیکھنے کی سمت۔

🔌 مضبوط انٹیگریشن

24 بٹ متوازی RGB انٹرفیس صنعتی اور صارفین کے نظام کے ساتھ ہموار مطابقت کو یقینی بناتا ہے۔

⚡ انتہائی کم

پاور ڈیزائن 2.8–3.3V (ڈیجیٹل) اور 9.4–9.8V (اینالاگ) پر موثر طریقے سے کام کرتا ہے، جو توانائی کے لیے حساس ایپلی کیشنز کے لیے مثالی ہے۔

🌡️انتہائی پائیداری

-20℃ سے 70℃ تک آپریشن کو برداشت کرتا ہے اور سخت ماحول کے لیے 20,000 گھنٹے کی LED بیک لائٹ (18 LEDs، 120mA) کی خصوصیات رکھتا ہے۔

🎯پریسیجن انجینئرنگ

COG ٹیکنالوجی اور آپٹمائزڈ VCOM وولٹیج فلکرز کو کم سے کم کرتے ہیں، اعلی کنٹراسٹ اور مستحکم کارکردگی کو یقینی بناتے ہیں۔

Tianfu اپنی مرضی کے مطابق 9.0' HMI Square TFT LCD ڈسپلے ماڈیول کی تفصیلات

بنیادی وضاحتیں
ڈسپلے سائز	9.0 انچ a-Si TFT-LCD (ٹرانسمیسیو)
قرارداد	800(RGB) × 480 پکسلز (RGB-سٹرائپ)
ڈسپلے موڈ	نارمل وائٹ TN، 6 بجے دیکھنے کی سمت
انٹرفیس	24 بٹ متوازی آر جی بی (ایم پی یو انٹرفیس)
پاور سپلائی وولٹیج	ڈیجیٹل: 2.8–3.3 V (DVDD) اینالاگ: 9.4–9.8 V (AVDD) گیٹ وولٹیج: VGH=17–19 V, VGL=-6.6~-5.4 V
بیک لائٹ	سفید ایل ای ڈی × 18 (کل کرنٹ: 120 ایم اے)

مطلق زیادہ سے زیادہ درجہ بندی
آپریٹنگ درجہ حرارت	-20.0℃ ~ 70.0℃
اسٹوریج کا درجہ حرارت	-30.0℃ ~ 80.0℃

برقی خصوصیات
ڈیجیٹل سپلائی وولٹیج (DVDD)	3.0 V (Min) / 3.3 V (Typ) / 3.6 V (زیادہ سے زیادہ)
اینالاگ سپلائی وولٹیج (AVDD)	9.4 V (Min) / 9.6 V (Typ) / 9.8 V (زیادہ سے زیادہ)
گیٹ آن وولٹیج (VGH)	17 V (Min) / 18 V (Typ) / 19 V (زیادہ سے زیادہ)
گیٹ آف وولٹیج (VGL)	-6.6 V (Min) / -6 V (Typ) / -5.4 V (زیادہ سے زیادہ)
کامن الیکٹروڈ ڈرائیونگ سگنل (VCOM)	3.7 V (Typ)

بیک لائٹ نردجیکرن
ایل ای ڈی فارورڈ وولٹیج	9.0 V (Typ) / 9.9 V (زیادہ سے زیادہ)
ایل ای ڈی لائف ٹائم	20,000 Hr
ایل ای ڈی برائٹ	≥3000 cd/m²
LCM روشنی	120 cd/m²

ٹائمنگ پیرامیٹرز (افقی)
DCLK تعدد	33.3 MHz (Typ) / 50 MHz (زیادہ سے زیادہ)
افقی ڈسپلے ایریا	800 ڈی سی ایل کے
ایچ ایس پلس چوڑائی	1 DCLK (Min) / 48 DCLK (Typ)
ایچ ایس بیک پورچ	88 ڈی سی ایل کے
ایچ ایس فرنٹ پورچ	40 ڈی سی ایل کے

تفصیلات

سرٹیفیکیشن اور کوالٹی اشورینس

Tianfu ڈسپلے قابل اعتماد، اعلیٰ معیار کے ڈسپلے ماڈیولز کی فراہمی کے لیے پرعزم ہے۔ ہمارے مینوفیکچرنگ کے عمل کو بین الاقوامی طور پر تسلیم شدہ سرٹیفیکیشنز اور سخت کوالٹی کنٹرول سسٹمز کی حمایت حاصل ہے۔

ISO 9001:2015 سرٹیفیکیشن:معیاری کوالٹی مینجمنٹ ورک فلو مسلسل کارکردگی کی اصلاح کو یقینی بناتا ہے۔
عالمی تعمیل:100% RoHS اور REACH کے مطابق خام مال، یورپی اور شمالی امریکہ کی منڈیوں میں براہ راست درآمد کے لیے محفوظ۔
100% ڈبل گیٹ معائنہ:ہر TFT ماڈیول محفوظ پیکیجنگ سے پہلے مکمل خودکار الیکٹریکل، آپٹیکل یکسانیت، اور ماحولیاتی جانچ سے گزرتا ہے۔
بیچ ریلائیبلٹی لاگز: لازمی درجہ حرارت سائیکلنگ، نمی کی مزاحمت، اور بیک لائٹ تیز رفتار عمر رسیدہ ٹیسٹ ہر پروڈکشن لاٹ پر کیے جاتے ہیں۔
مکمل لاٹ ٹریس ایبلٹی:سیریلائزڈ یونٹ ٹریکنگ کو انفرادی پیداوار کی تاریخوں، کیمیائی بیچوں، اور لیبارٹری ٹیسٹ کے ریکارڈوں کے ساتھ نقشہ بنایا گیا ہے۔

کیوں Tianfu کا انتخاب کریں؟ - مسابقتی فوائد

فیچر	Tianfu 9.0" HMI اسکوائر ماڈیول	عام متبادل
آپریٹنگ درجہ حرارت	-20 ℃ ~ 70 ℃ (وسیع رینج)	0℃ ~ 50℃ (محدود)
بیک لائٹ لائف ٹائم	20,000 گھنٹے	10,000-15,000 گھنٹے
فلکر کنٹرول	کم سے کم فلکر کے لیے بہترین VCOM + COG ڈیزائن	بنیادی معاوضہ، کم چمک پر نمایاں ٹمٹماہٹ
حسب ضرورت سپورٹ	FPC، B/L، TP، تیز رفتار تبدیلی کے ساتھ فرم ویئر میں ترمیم	سخت MOQ، طویل لیڈ اوقات
کوالٹی سرٹیفیکیشن	آئی ایس او 9001، RoHS، ریچ، مکمل ٹریس ایبلٹی	اکثر محدود دستاویزات
وارنٹی اور سپورٹ	12 ماہ کی وارنٹی، انجینئرنگ سپورٹ، 24 گھنٹے جواب	معیاری 3-6 ماہ، محدود تکنیکی مدد
نمونہ اور چھوٹے بیچ کے آرڈر	قبول شدہ (1-30 پی سیز فوری اسٹاک)	اعلی MOQ درکار ہے۔
