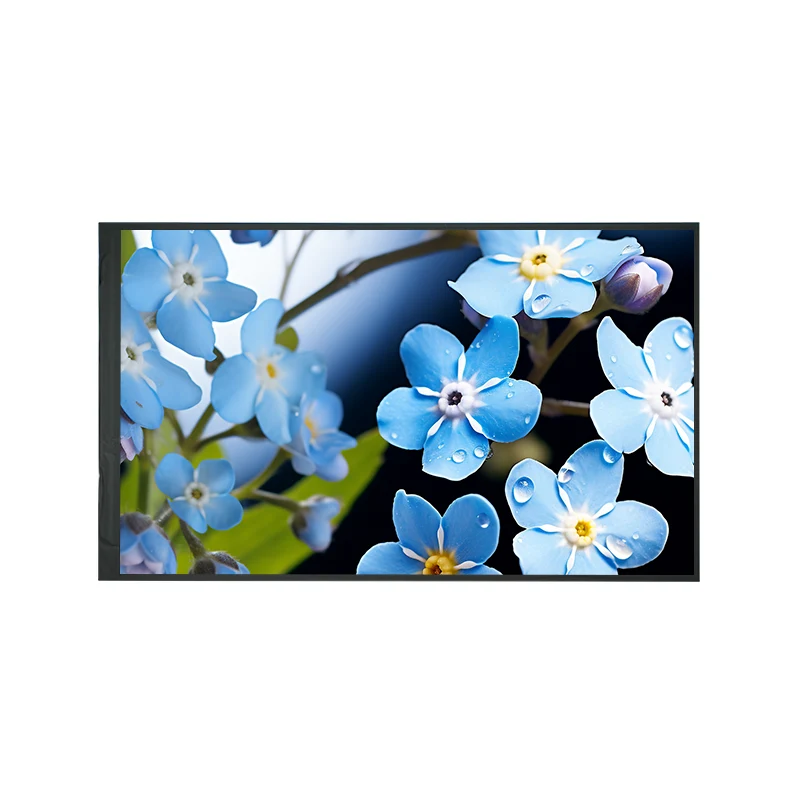

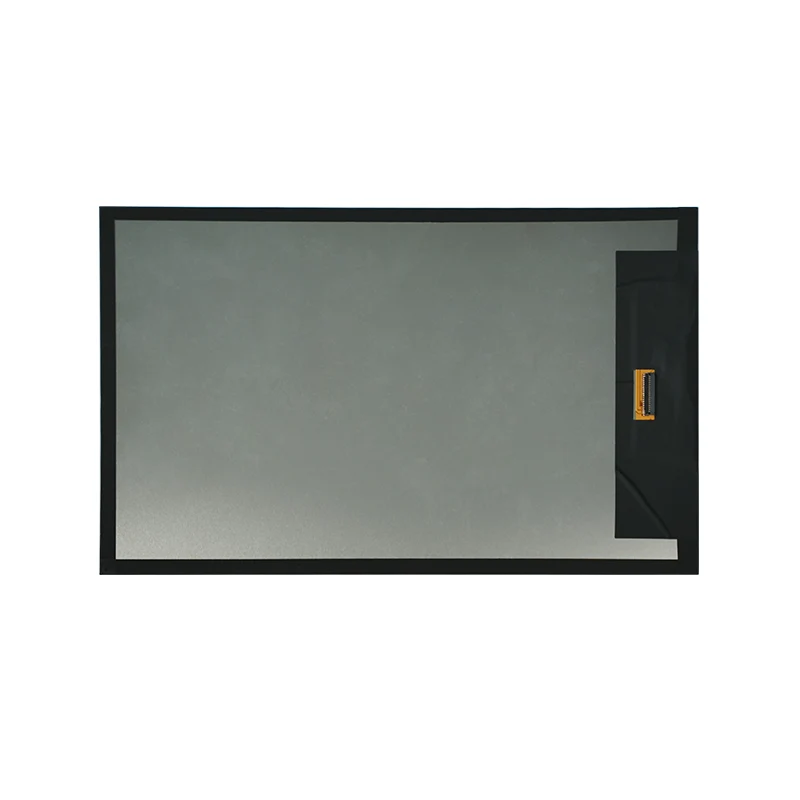

8.0 'صنعتی IPS HD TFT LCD ڈسپلے ماڈیول

ڈسپلے کی قسم

8.0 انچ transmissive A-SI TFT-LCD (IPS ٹکنالوجی)

قرارداد

800 (آر جی بی) × 1280 (ڈبلیو ایکس جی اے)
16.7m رنگ

پکسل کی تفصیلات

• پکسل پچ: 44.85 μm (h) × 134.55 μm (V)
• انتظام: آرجیبی عمودی پٹی

کارکردگی ڈسپلے کریں

• روشنی: 280 سی ڈی/m² (ٹائپ)
• اس کے برعکس تناسب: 1200: 1 (ٹائپ۔)
• جواب کا وقت: 30 ملی میٹر (ٹائپ)
• زاویہ دیکھنا: 80 ° (H/V)

بجلی کی ضروریات

• ینالاگ سپلائی (VCI): 2.5–4.8V
• انٹرفیس سپلائی (IOVCC): 1.65–3.6V
• بیک لائٹ موجودہ: 140ma (ٹائپ۔)
• پاور تسلسل رواداری: 120 ایم ایس (ایس ایل پی آؤٹ موڈ)

انٹرفیس

• قسم: MIPI DSI (صرف ویڈیو موڈ)
• ترتیب: 4 ڈیٹا لین + 1 گھڑی لین
• ڈرائیور آئی سی: جے ڈی 9365 ڈی اے
log منطق کو دوبارہ ترتیب دیں: ایکٹو-کم-کم پہلا پن

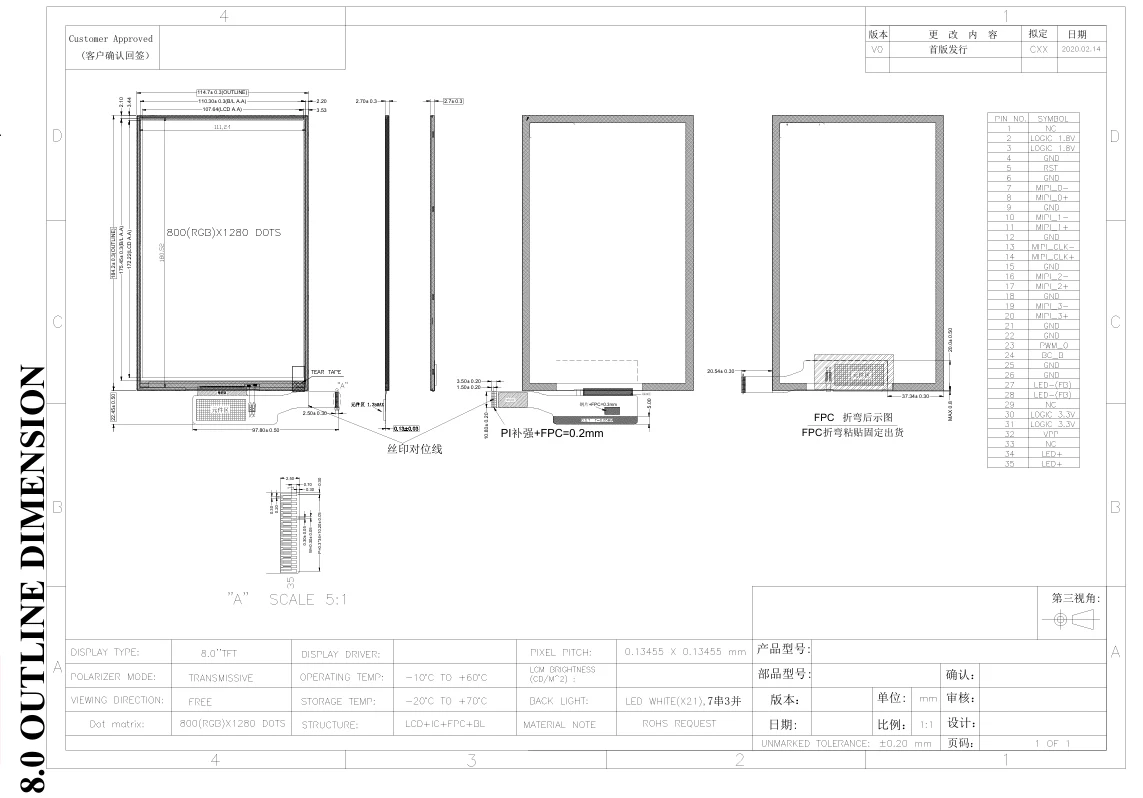

مکینیکل خصوصیات

• طول و عرض: 114.7 × 184.2 × 2.7 ملی میٹر (L × W × H)
• فعال علاقہ: 107.64 × 172.22 ملی میٹر
• وزن: ٹی بی ڈی (ٹائپ۔)

قابل اعتماد جانچ

• آپریٹنگ ٹیمپ: -20 ° C سے +60 ° C.
• اسٹوریج ٹیمپ: -30 ° C سے +70 ° C.
• نمی: 60 ° C (96hrs) پر 90 ٪ RH
• تھرمل جھٹکا: 30 سائیکل (-20 ° C↔+80 ° C)

بیک لائٹ یونٹ

• قسم: سنگل ایل ای ڈی (سائیڈ لائٹ)
• فارورڈ وولٹیج: 9.6V (ٹائپ)
• زندگی بھر: ٹی بی ڈی
• کنٹرول: PWM پن 23 کے ذریعے مدھم ہو رہا ہے
