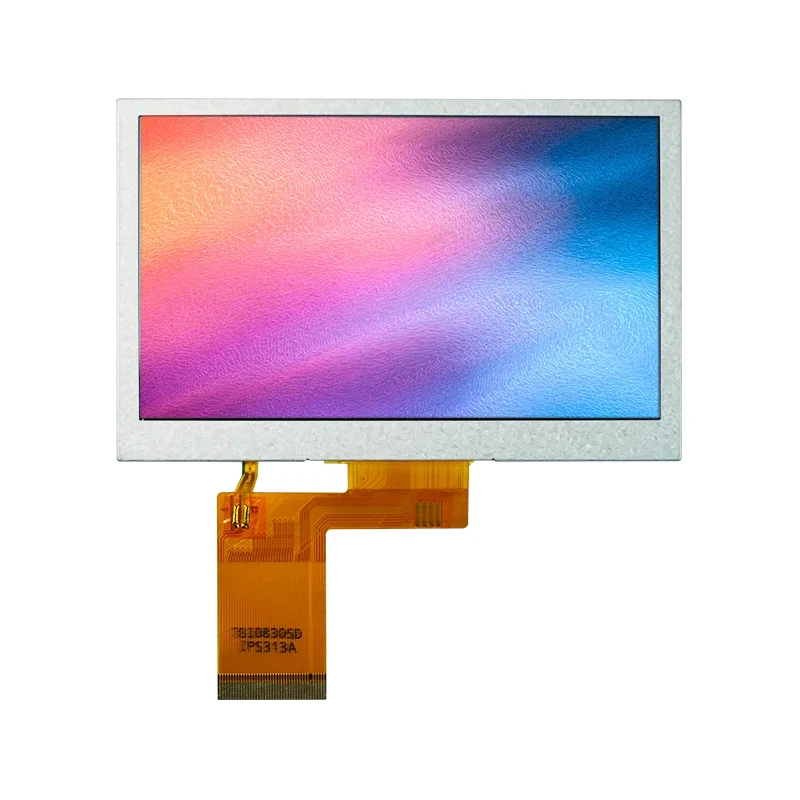

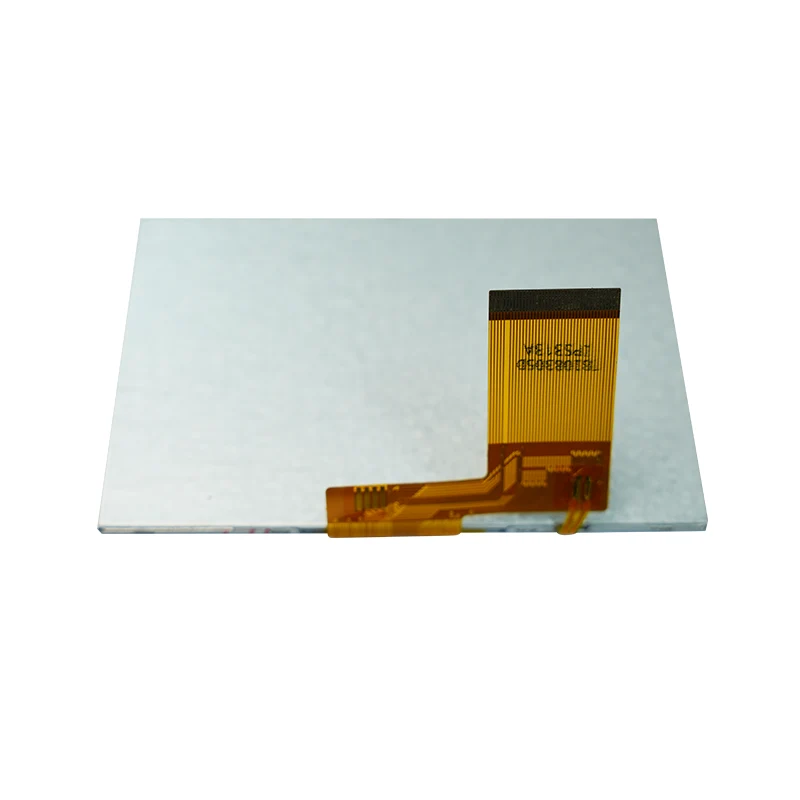

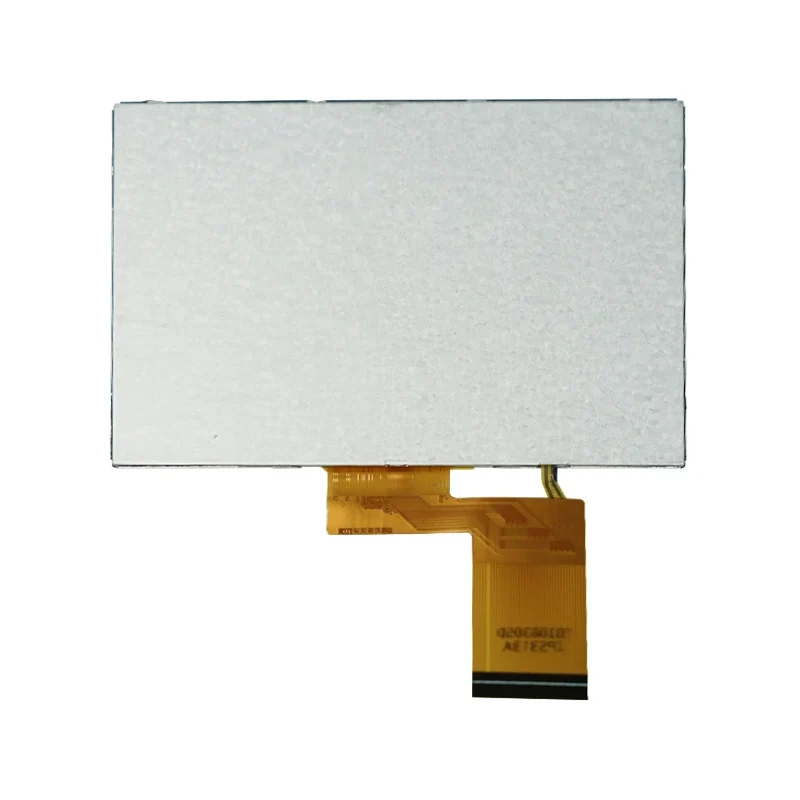

4.3' RGB انٹرفیس IPS TFT LCD سکرین ماڈیول

Tianfu اعلی معیار اور اپنی مرضی کے مطابق LCD مینوفیکچرنگ پر توجہ مرکوز کرتے ہوئے، آپ کا چین کا قابل اعتماد سپلائر ہوگا۔ یہ 4.3' RGB انٹرفیس IPS TFT LCD اسکرین ماڈیول، SC7283 IC کے ساتھ 480×RGB×272 ریزولوشن فراہم کرتا ہے، خصوصیات 1000:1 کنٹراسٹ، 40-50% کلر گامٹ، اور 24-bit RGB انٹرفیس (R0-R7/G0-G7/B0B)۔ -10℃~60℃ پر کام کرتا ہے، 80℃/48hr تھرمل ٹیسٹ میں زندہ رہتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

بنیادی صلاحیتیں:

• متحرک تصاویر، متن، اور گرافیکل یوزر انٹرفیس (GUI) ڈسپلے کریں

واضح اور پڑھنے کے قابل مواد کو یقینی بناتے ہوئے 480×272 ریزولوشن کی حمایت کریں۔

• RGB انٹرفیس کے ذریعے مین کنٹرول چپ سے براہ راست کنکشن، سسٹم کے انضمام کو آسان بناتا ہے

• ہائی برائٹنس بیک لائٹ (عام قدر 620 cd/m²) مضبوط روشنی والے ماحول میں مرئیت کو یقینی بناتی ہے۔

• کم پاور ڈیزائن آلہ کی بیٹری کی زندگی کو بڑھاتا ہے۔

Tianfu اپنی مرضی کے مطابق 4.3' RGB انٹرفیس IPS TFT LCD اسکرین ماڈیول کی تفصیلات

ڈسپلے سائز	4.3 انچ TFT-LCD
قرارداد	480 × RGB × 272

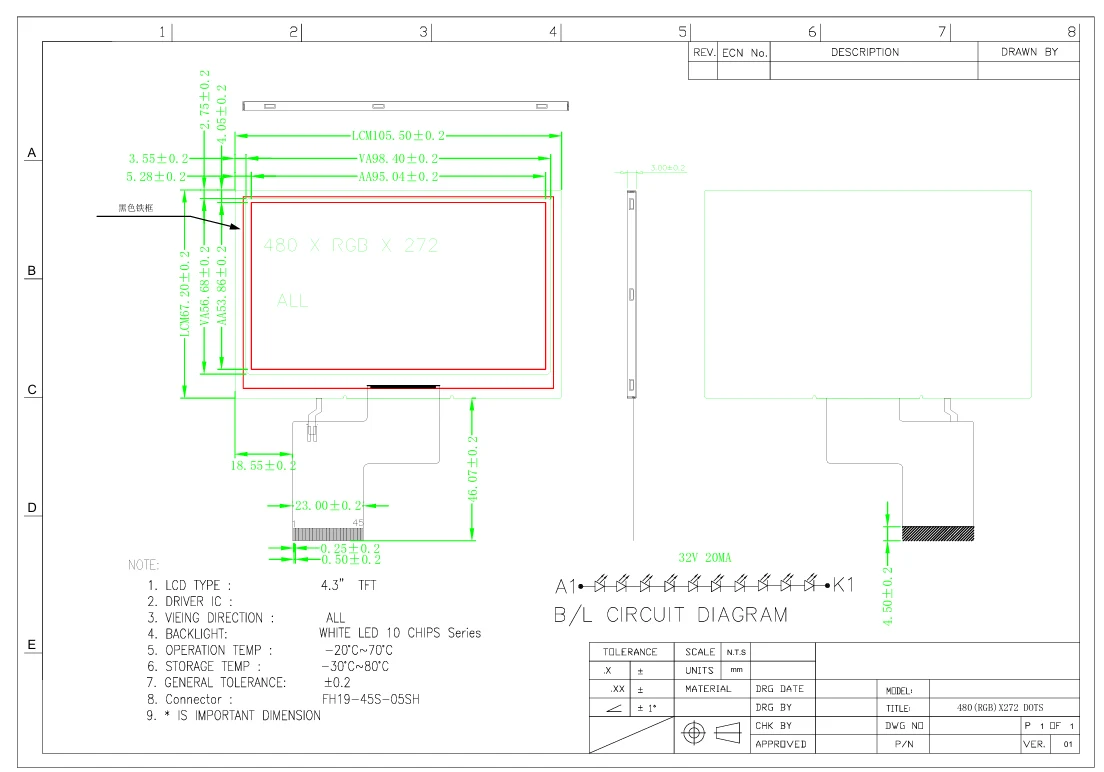

ایکٹو ایریا	95.04mm (W) × 53.86mm (H)
پکسل پچ	0.198mm (H) × 0.198mm (W)*
ڈسپلے موڈ	عام طور پر سیاہ (RGB انٹرفیس)
ڈرائیور آئی سی	SC7283
بیک لائٹ برائٹ	620 cd/m² (قسم)
انٹرفیس کی قسم	24-bit RGB (R0-R7/G0-G7/B0-B7)
کنٹرول سگنلز	CLK، HSYNC، VSYNC، DEN، DISP
بجلی کی فراہمی	VCC: 2.65~3.3V \| IOVCC: 1.65~3.3V
آپریٹنگ درجہ حرارت۔	-20℃ ~ +70℃ (اسٹوریج) / -10℃ ~ +60℃ (آپریشن)
کنٹراسٹ ریشو	800:1 (Min) / 1000:1 (Typ.)
رسپانس ٹائم	35ms (Min) / 40ms (Typ.)
کلر گامٹ	40%~50% (CIE1931)

Tianfu اپنی مرضی کے مطابق 4.3' RGB انٹرفیس IPS TFT LCD اسکرین ماڈیول کی تفصیلات

یہ 4.3' RGB انٹرفیس IPS TFT LCD اسکرین ماڈیول اپنے کمپیکٹ سائز، زیادہ چمک اور ناہمواری کی وجہ سے متعدد صنعتوں میں وسیع پیمانے پر استعمال ہوتا ہے۔

یہاں کچھ عام درخواست کے منظرنامے اور کیس کی مثالیں ہیں:

صنعتی آٹومیشن اور کنٹرول سسٹم

• کیس: ریئل ٹائم پروڈکشن ڈیٹا اور آلات کی حیثیت کو ظاہر کرنے کے لیے فیکٹری پروڈکشن لائن مانیٹرنگ ٹرمینلز میں استعمال کیا جاتا ہے۔ مضبوط محیطی روشنی میں، ہائی برائٹنس بیک لائٹ یقینی بناتی ہے کہ آپریٹرز معلومات کو واضح طور پر پڑھ سکتے ہیں۔

• فوائد: وسیع درجہ حرارت کا آپریشن (-10°C~60°C) ورکشاپ کے ماحول کے مطابق ہے۔ تیز رسپانس ٹائم (40ms) متحرک اپ ڈیٹس کو سپورٹ کرتا ہے۔

طبی سامان

• کیس: مریض کے ڈیٹا اور تصویری نتائج کو ظاہر کرنے کے لیے پورٹیبل طبی تشخیصی آلات جیسے کہ بلڈ گلوکوز میٹر یا الیکٹروکارڈیوگرافس (ECGs) میں ضم کیا جاتا ہے۔

• فوائد: ہائی کنٹراسٹ تناسب (1000:1) طبی عملے کو درست فیصلے کرنے میں مدد کرنے کے لیے تصویر کی وضاحت کو بہتر بناتا ہے۔ کم بجلی کی کھپت ڈیوائس کے رن ٹائم میں توسیع کرتی ہے۔

کنزیومر الیکٹرانکس

• کیس: درجہ حرارت، نمی، اور ڈیوائس کنٹرول انٹرفیس کو ظاہر کرنے کے لیے سمارٹ ہوم کنٹرول پینلز میں لاگو ہوتا ہے۔

• فائدے: RGB انٹرفیس صارف کی بات چیت کو بڑھانے کے لیے بھرپور رنگوں کی حمایت کرتا ہے۔ چھوٹی پکسل پچ (0.198 ملی میٹر) عمدہ امیج کوالٹی فراہم کرتی ہے۔

آٹوموٹو اور ٹرانسپورٹیشن سسٹم

• کیس: نیویگیشن اور میڈیا مواد کو پیش کرنے کے لیے گاڑی میں انفوٹینمنٹ سسٹم یا پچھلی سیٹ کے ڈسپلے میں استعمال کیا جاتا ہے۔

• فوائد: کمپن مزاحم ڈیزائن (مضبوط TFT ڈھانچے پر مبنی) گاڑی کے کمپن کو ایڈجسٹ کرتا ہے۔ عام طور پر سیاہ موڈ تاریک ماحول میں چکاچوند کو کم کرتا ہے۔

سرایت شدہ ترقی اور تعلیم

• کیس: پروٹو ٹائپنگ کے لیے طلباء اور انجینئرز استعمال کرتے ہیں، جیسے روبوٹ کنٹرول انٹرفیس یا IoT ڈیوائس ڈسپلے۔

• فوائد: عام مائیکرو کنٹرولرز (جیسے، STM32، Raspberry Pi) سے آسان کنکشن کے لیے سادہ انٹرفیس (CLK، HSYNC، وغیرہ)۔

• توسیعی ایپلی کیشنز: POS ٹرمینلز، سیکیورٹی مانیٹرنگ ڈسپلے، سمارٹ انسٹرومنٹ پینلز وغیرہ۔

ہم نے اس ڈسپلے ماڈیول کی اصل کارکردگی کا جامع انداز میں جائزہ لینے کے لیے مختلف صنعتوں میں مینوفیکچررز کے صارفین سے فیڈ بیک اکٹھا کیا ہے۔ براہ کرم نوٹ کریں کہ تجربہ تصریحات اور عام ایپلی کیشنز پر مبنی ہے اور استعمال کے مخصوص ماحول کے لحاظ سے مختلف ہو سکتا ہے۔

بصری کارکردگی

• چمک اور پڑھنے کی اہلیت: صارفین رپورٹ کرتے ہیں کہ 620 cd/m² بیک لائٹ آؤٹ ڈور یا روشن روشنی والے اندرونی ماحول کے لیے کافی حد تک روشن ہے، جو مواد کی واضح مرئیت کو یقینی بناتی ہے۔ 1000:1 کا عام کنٹراسٹ تناسب کالوں کو گہرا اور گوروں کو روشن کرتا ہے، جس سے بصری تجربے میں اضافہ ہوتا ہے۔

• رنگ کی کارکردگی: 40%~50% (CIE1931) پر محیط کلر گامٹ کے ساتھ، رنگ پنروتپادن حقیقت پسندانہ ہے، جو اسے چارٹس اور تصاویر کی نمائش کے لیے موزوں بناتا ہے۔ تاہم، پیشہ ورانہ گرافک ڈیزائن ایپلی کیشنز کے لیے رنگ پہلو محدود ہو سکتا ہے۔

• رسپانس ٹائم: 40ms کا عام جوابی وقت زیادہ تر جامد اور متحرک مواد کے لیے کافی ہے۔ اگرچہ تیز رفتار ویڈیو پلے بیک کے دوران ہلکا ہلکا دھندلا پن ہو سکتا ہے، لیکن یہ صنعتی کنٹرول اور غیر تیز رفتار گیمنگ منظرناموں کے لیے موزوں ہے۔

انضمام اور استعمال میں آسانی

• انٹرفیس مطابقت: 24 بٹ RGB انٹرفیس وسیع پیمانے پر تعاون یافتہ ہے، صارفین ARM Cortex-M سیریز یا Linux سسٹم کے ساتھ سادہ انضمام کی اطلاع دیتے ہیں۔ کنٹرول سگنلز (جیسے DEN، DISP) ٹائمنگ کنفیگریشن کو آسان بناتے ہیں۔

• پاور مینجمنٹ: وسیع وولٹیج ان پٹ رینج (VCC 2.65~3.3V) لچکدار بجلی کی فراہمی کی اجازت دیتا ہے، بیرونی ضابطے کی ضرورت کو کم کرتا ہے۔ پیمائش شدہ بجلی کی کھپت نسبتاً کم ہے، جو توانائی کی کارکردگی میں معاون ہے۔

• سائز اور انسٹالیشن: کومپیکٹ 4.3 انچ کا ڈیزائن جگہ کی تنگی والے آلات میں اچھی طرح فٹ بیٹھتا ہے۔ 95.04mm × 53.86mm کا فعال ڈسپلے ایریا اسکرین ٹو باڈی تناسب کو بہتر بناتا ہے۔

ماحولیاتی موافقت

• درجہ حرارت کی کارکردگی: یہ -10°C~60°C کی حد کے اندر مستحکم طور پر کام کرتا ہے، اور صارف بیرونی آلات میں استعمال ہونے پر ڈسپلے کی غیر معمولی باتوں کی تصدیق نہیں کرتے ہیں۔ اسٹوریج کے درجہ حرارت کی حد -20 ° C ~ 70 ° C نقل و حمل اور اسٹوریج کے دوران حفاظت کو یقینی بناتی ہے۔

پائیداری: TFT پینل اور SC7283 ڈرائیور IC قابل اعتماد آپریشن فراہم کرتے ہیں، صنعتی کمپن کے ماحول میں کسی ناکامی کی اطلاع نہیں دی جاتی ہے۔

• کلائنٹس کے جائزوں کا خلاصہ: "یہ ڈسپلے پیسے کے لیے بہت زیادہ قیمت، کافی چمک اور سادہ انضمام پیش کرتا ہے۔ یہ ہمارے اندر موجود گاڑیوں کے ڈسپلے پروجیکٹ کے لیے ہماری ضروریات سے بالکل میل کھاتا ہے۔ رسپانس ٹائم قابل قبول ہے، اور فروخت کے بعد سروس کا جواب بھی تیز ہے۔"
