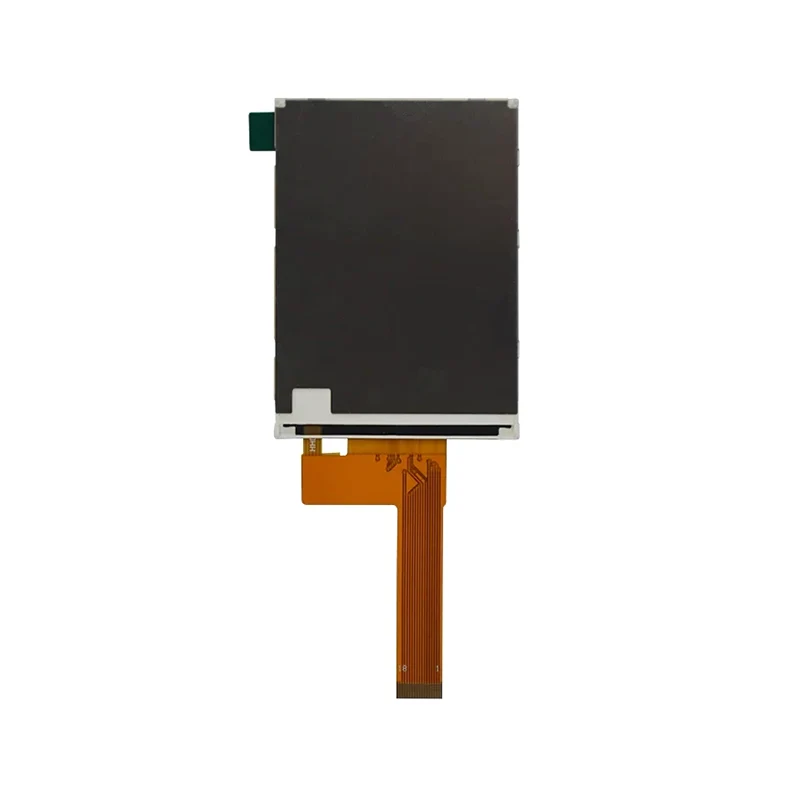

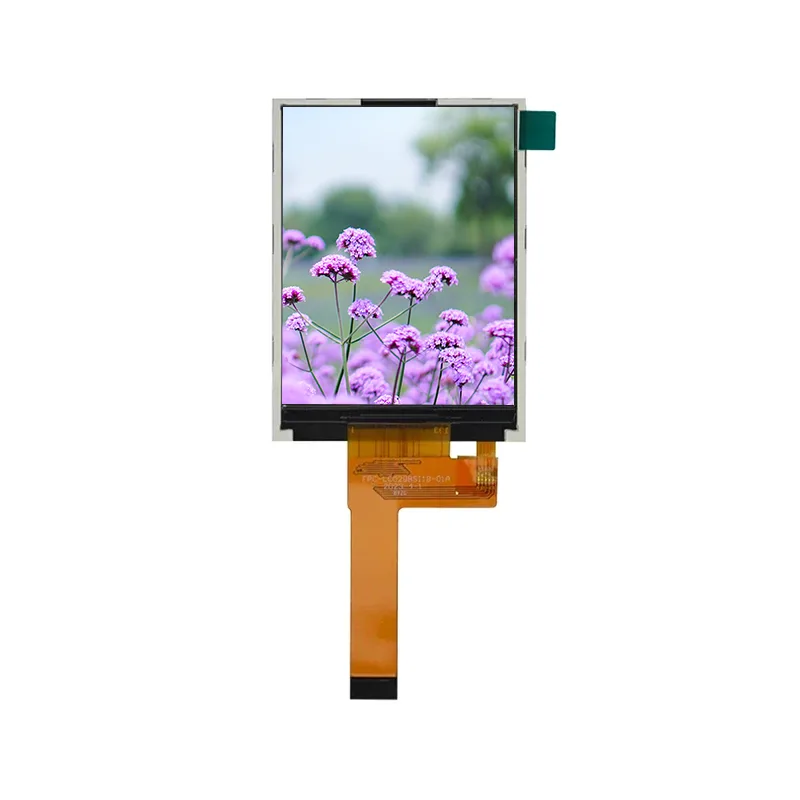

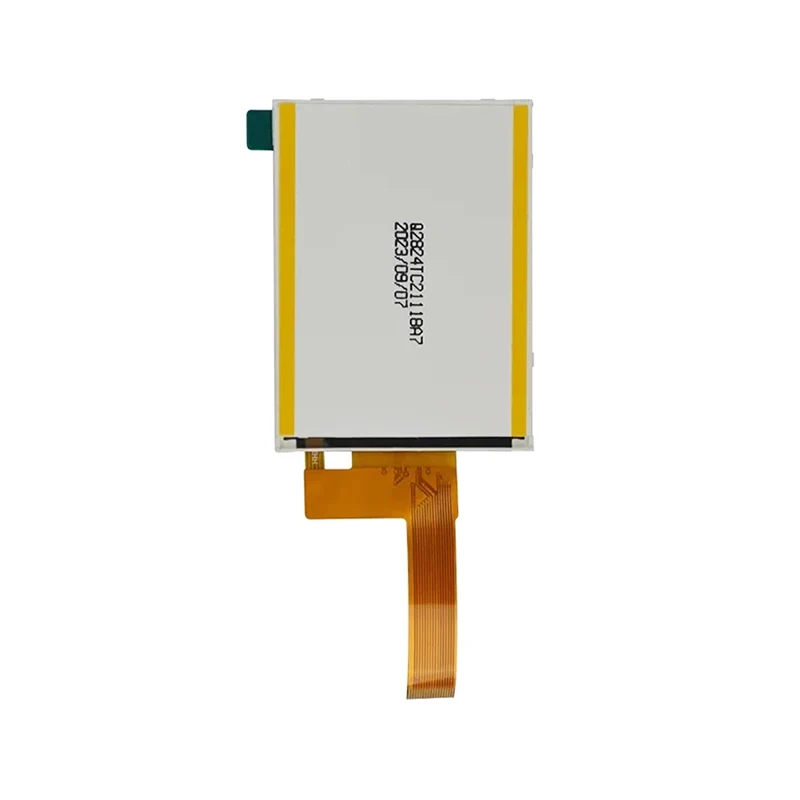

2.8 'OEM اسکوائر TFT کیپسیٹو ٹچ اسکرین ماڈیول

Tianfu 2.8 'OEM اسکوائر TFT Capacitive ٹچ ماڈیول: ST7789V ڈرائیور ، 262K رنگ ، اور 500: 1 کے برعکس کے ساتھ ؤبڑ -20 ° C سے +70 ° C آپریشن (اسٹوریج: -30 ° C سے +80 ° C) ایس پی آئی/آر جی بی/8 بٹ متوازی انٹرفیس کی حمایت کرتا ہے۔ خصوصیات 4-LED بیک لائٹ (3.2V ، 80MA ، 280 CD/m²) ، 16 ایم ایس جواب ، اور کمپیکٹ 50.0 × 69.20 × 2.9 ملی میٹر ڈیزائن۔ 2.8 'OEM اسکوائر TFT کیپسیٹو ٹچ اسکرین ماڈیول آٹوموٹو HMI ، صنعتی کنٹرولز ، اور تھرمل جھٹکے/نمی کی مزاحمت کے ساتھ آؤٹ ڈور IOT کے لئے بنایا گیا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

چھوٹے بیچ ٹرائل آرڈرز اور کسٹم فرم ویئر/انٹرفیس ڈیزائنوں کی حمایت کرتے ہوئے ، چین ٹیانفو ٹی ایف ٹی ایل سی ڈی اسکرین ماڈیول فیکٹری ، سمارٹ کنٹرولز/پورٹیبل آلات میں ہموار انضمام کو یقینی بناتا ہے ، جس کی حمایت 12 ماہ کی وارنٹی ہے۔

اسٹاک کی خصوصیات میں تیانفو 2.8 ’مربع اسکرین ماڈیول

1. انڈسٹریل گریڈ استحکام

2.8 'OEM اسکوائر TFT کیپسیٹو ٹچ اسکرین ماڈیول 90 ٪ نمی کی مزاحمت کے ساتھ -20 ° C سے +70 ° C میں کام کرتا ہے اور تھرمل جھٹکا ٹیسٹ (-20 ° C ↔70 ° C) سے بچ جاتا ہے ، جس سے آٹوموٹو ، آؤٹ ڈور اور سخت صنعتی ماحول میں وشوسنییتا کو یقینی بنایا جاتا ہے۔

2. ملٹی-انٹرفیس لچک

ہموار انضمام اور کم ترقیاتی وقت کے لئے متنوع MCUs کے ساتھ مطابقت پذیر 8 بٹ متوازی ، SPI ، اور سیریل انٹرفیس کی حمایت کرتا ہے۔

3. اعلی کارکردگی کا مظاہرہ

240 × 320 ریزولوشن 262K رنگوں ، 500: 1 اس کے برعکس تناسب ، اور متحرک ایپلی کیشنز میں کرکرا بصریوں کے لئے 16 ایم ایس ردعمل کا وقت۔

4. بجلی کی کارکردگی کو بہتر بنائیں

وسیع وولٹیج ان پٹ (2.5–3.6V) اور توانائی سے بچنے والے 4-LED بیک لائٹ (3.2V @80mA ، 280 CD/m²) چمک کے سمجھوتہ کیے بغیر بجلی کی کھپت کو کم سے کم کریں۔

tianfu اپنی مرضی کے مطابق 2.8 'OEM اسکوائر TFT Capacitive ٹچ اسکرین ماڈیول کی تصریح

ڈسپلے کی قسم	2.8 "متوقع صلاحیت والے ٹچ پینل (گلاس/گلاس)
قرارداد	240 × 320 پکسلز (گرافک ڈاٹ میٹرکس)
فعال علاقہ	43.20 ملی میٹر (ڈبلیو) × 57.60 ملی میٹر (h)
ڈرائیور آئی سی	st7789v
منطق وولٹیج (وی سی سی)	2.5–3.6V (ٹائپ۔ 3.3V)
ان پٹ وولٹیج (مرضی/vih)	کم: GND - 0.2 × VCC / اعلی: 0.8 × VCC - VC
بیک لائٹ کنفیگریشن	متوازی (80ma 3.2V) میں 4 سفید ایل ای ڈی
بیک لائٹ چمک	250–300 CD/m² (ٹائپ. 280 CD/m²)
خاکہ طول و عرض	50.0 ملی میٹر (ڈبلیو) × 69.20 ملی میٹر (h) × 2.9 ملی میٹر (ٹی)
آپریٹنگ درجہ حرارت	-20 ° C سے +70 ° C (90 ٪ RH زیادہ سے زیادہ)
اسٹوریج کا درجہ حرارت	-30 ° C سے +80 ° C (80 ٪ RH زیادہ سے زیادہ)
اس کے برعکس تناسب	500: 1 (عام)
جواب کا وقت	16 ملی میٹر (عام)
زاویہ دیکھنا	- افقی: ± 45 ° (CR≥10) - عمودی (اوپر/نیچے): 50 °/20 ° (cr≥10)
رنگین گیموت (CIE 1931)	سفید: (0.301x ، 0.337y) سرخ: (0.621x ، 0.332y) گرین: (0.294x ، 0.577y) بلیو: (0.141x ، 0.157y)
ٹرانسمیٹینس	6.4 ٪ (عام)
انٹرفیس کی قسم	- 8 بٹ ایم سی یو متوازی (8080 ٹائمنگ) -3 لائن 9 بٹ سیریل -2-ڈیٹا لین سیریل -4 لائن 8 بٹ سیریل

ٹیانفو 2.8 'ٹچ اسکرین ماڈیول کی تفصیلات

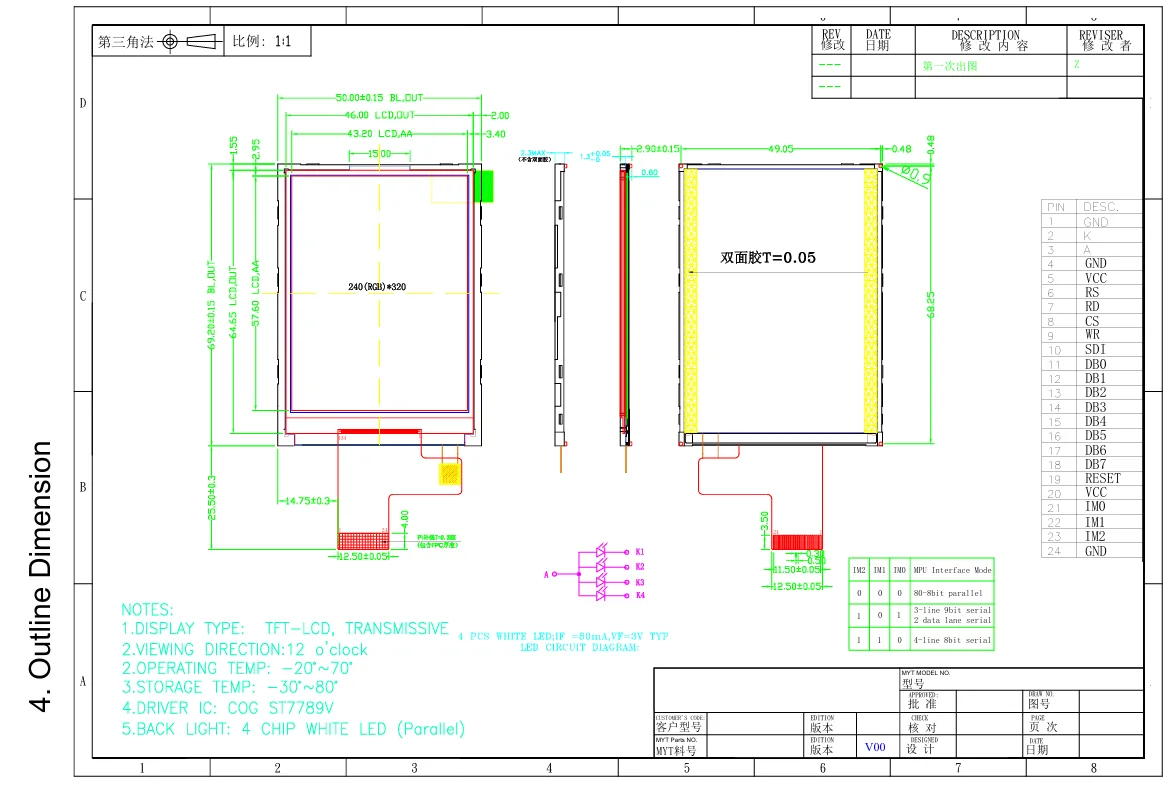

2.8' OEM Square TFT Capacitive Touch Screen Module

ٹیانفو 2.8 OEM ٹچ اسکرین ماڈیول ایپلی کیشن

ٹیانفو کا اہم وقت

معیاری مصنوعات		اپنی مرضی کے مطابق مصنوعات
آرڈر مقدار	ترسیل کا وقت	حسب ضرورت کی قسم	ترسیل کا وقت
1-30 پی سی	فورا	B/L & FPC & TP	5 ہفتوں کے اندر
31-100 پی سی	1 ہفتہ	B/L & FPC & TP	5 ہفتوں کے اندر
101-500 پی سی	2 ہفتوں کے اندر	B/L & FPC & TP	5 ہفتوں کے اندر
501-1000 پی سی	3 ہفتوں کے اندر	B/L & FPC & TP	5 ہفتوں کے اندر
1001-5000 پی سی	3 ہفتوں کے اندر	بی ایل اینڈ ایف پی سی اور ٹی پی	6 ہفتوں کے اندر
5000+ پی سی	4 ہفتوں کے اندر	بی ایل اینڈ ایف پی سی اور ٹی پی	6 ہفتوں کے اندر
