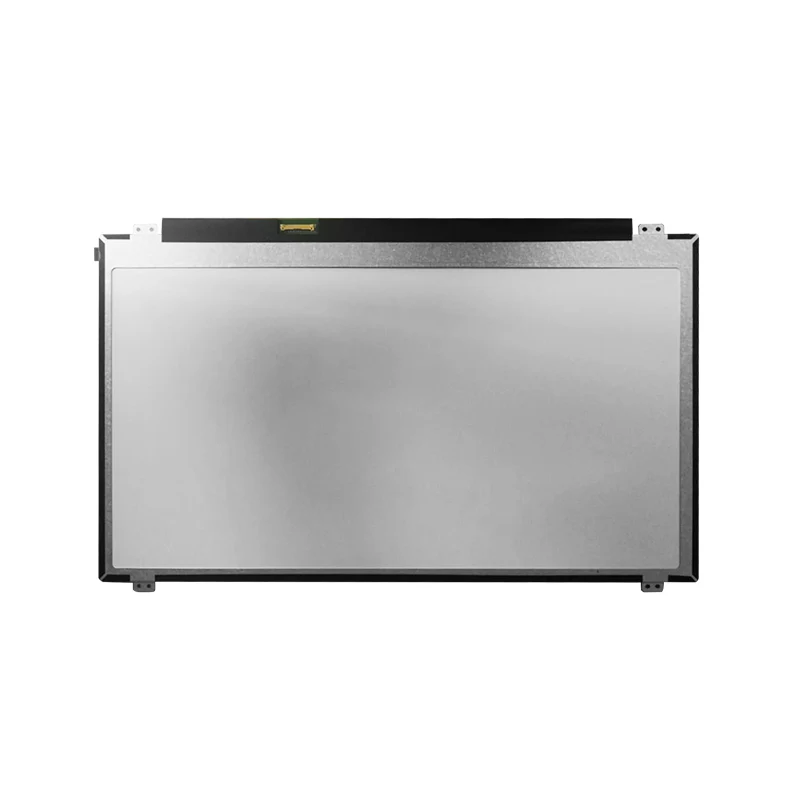

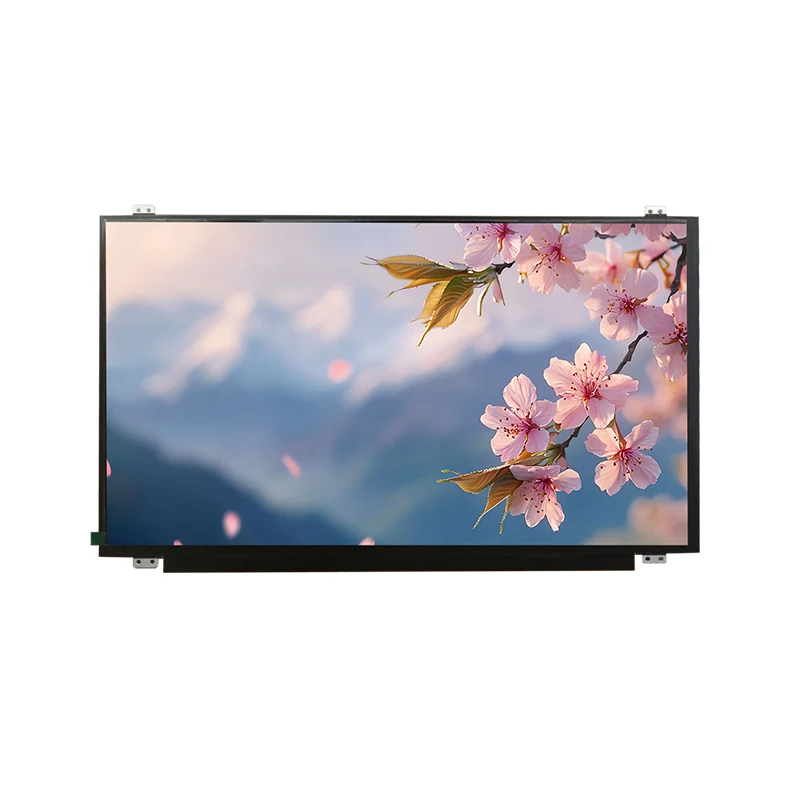

15.6 'ایچ ڈی وسیع ٹیمپ IPS TFT LCD اسکرین ماڈیول

پیرامیٹر

تفصیلات

ڈسپلے سائز

15.6 انچ (TFT-LCD) / ایکٹو ایریا: 344.16 × 193.59 ملی میٹر

قرارداد

1920 × 1080 پکسلز (آرجیبی عمودی پٹی)

انٹرفیس (مین)

کنیکٹر: 20455-030E-66 (I-PEX ، 30-پن)
پروٹوکول: 2 لین EDP 1.2 @2.7GBPS
پاور: 3.3V ± 10 ٪ (منطق) ، 7-21V (ایل ای ڈی بیک لائٹ)
کلیدی پن: LANE0/1_P/N ، AUX_CH_P/N ، BL_ENABLE ، HPD ، LCD_VCC ، LCD_GND

انٹرفیس (ٹچ)

پی ڈی ایف میں مخصوص نہیں ہے

آپٹیکل

روشنی: 220 سی ڈی/m² (ٹائپ)
اس کے برعکس تناسب: 1000: 1 (ٹائپ)
دیکھنے کا زاویہ: 89 ° (cr> 10 ، h/v)
جواب کا وقت: 25-35 ایم ایس (ٹائپ)
رنگت (سفید): x = 0.313 ، y = 0.329

بجلی کی کھپت

منطق اور ڈرائیور: 0.561W (TYP)
بیک لائٹ (ایل ای ڈی): 12v @180ma (ٹائپ)

بجلی کی درجہ بندی

منطق کی فراہمی وولٹیج: 3.0–3.6V
بیک لائٹ وولٹیج: 7–21V
آپریٹنگ ٹیمپ: 0–50 ° C
اسٹوریج ٹیمپ: -20–60 ° C.

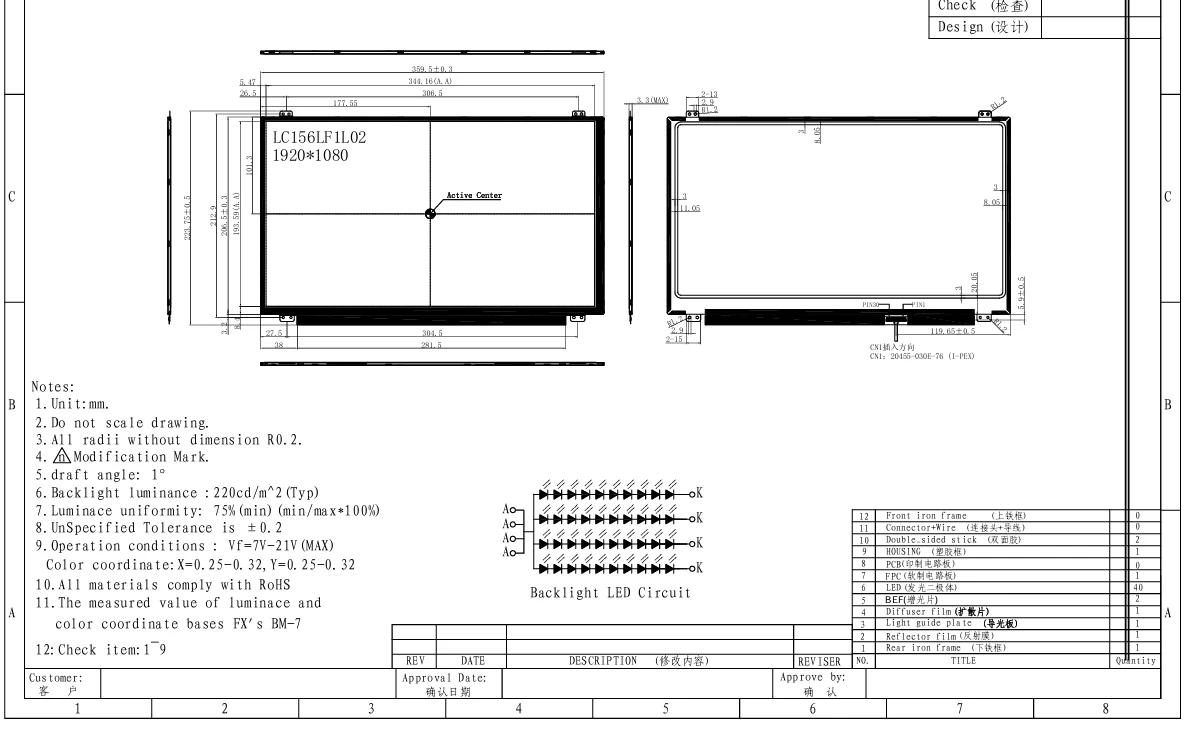

مکینیکل

طول و عرض (W × H × D): 359.5 × 223.75 × 3.1 ملی میٹر (TYP)
ماس: ٹی بی ڈی

قابل اعتماد

ہائی ٹمپ اسٹوریج: 70 ° C/240H
کم عارضی اسٹوریج: -35 ° C/240H
نمی کی جانچ: 50 ° C ، 95 ٪ RH/240H
